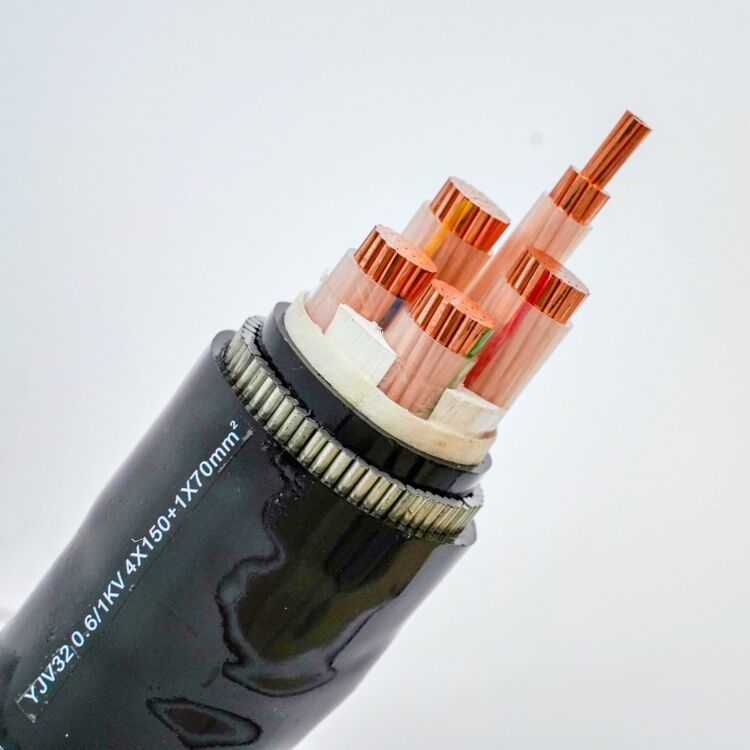

0,6 / 1KV Czterordzeniowy CU / XLPE / PVC 0,6 / 1kV IEC60502-1 Do zastosowań podziemnych
Podanie:
Kable elektroenergetyczne: stosowane w elektrowniach, przemysłowych i rozdzielnicach oraz miejskich sieciach zasilających wewnątrz budynków, kanałach kablowych, kable zewnętrzne i podziemne.
Wznieść:
1) Przewód: skrętka miedziana lub aluminiowa typu 2
2) Izolacja: XLPE
3) Zbroja: drut stalowy lub pas stalowy
4) Płaszcz: PVC lub PE
Standard:
Żyły kabli izolowanych IEC 60228
IEC 60502-1 Klasa izolacji od 1 kV (Um = 1,2 kV) do 30 kV (Um = 36 kV) z ekstrudowaną izolacją Przewody zasilające i akcesoria - Część 1: Napięcie znamionowe 1 kV (Um = 1,2 kV) Kabel 3 kV (Um = 3,6 kV).
Charakterystyka fizyczna i elektryczna
Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
przekrój sek. | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
