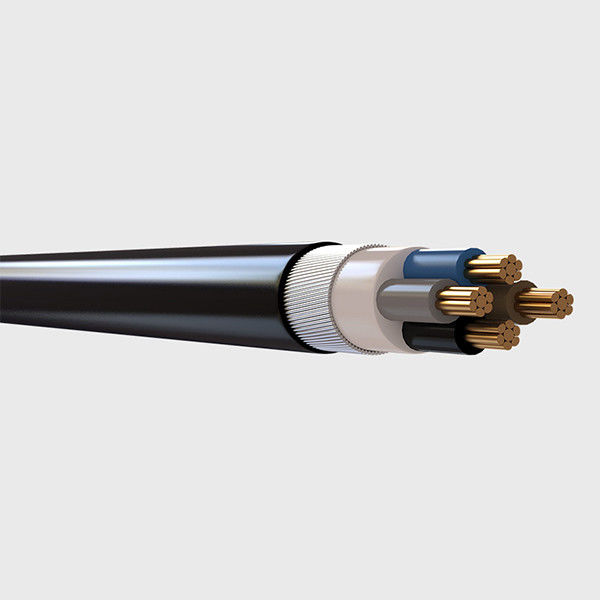

0.6 1 kV Kable niskonapięciowe izolowane XLPE
Kable niskonapięciowe izolowane XLPE
Kable elektroenergetyczne i sterownicze z polietylenu usieciowanego (XLPE) zbrojone galwanizowanymi drutami żelaznymi stosowane są w instalacjach elektrycznych o napięciu znamionowym Uo / U 0,6 / 1 kV.Kable te są stosowane w instalacjach przemysłowych i sieciach miejskich.
Wszystkie rodzaje niskonapięciowego kabla zasilającego z izolacją z PVC w izolacji XLPE.
1).0,6 / 1kV, pojedynczy rdzeń, Cu lub Al / XLPE /Kabel zasilający z PVC;
0.6 / 1kV, pojedynczy rdzeń, kabel zasilający Cu lub Al / XLPE / PVC / AWA / PVC;
(2).0,6 / 1kV, dwa rdzenie, kabel zasilający Cu lub Al / XLPE / PVC;
0,6 / 1kV, dwa rdzenie, kabel zasilający Cu lub Al / XLPE / PVC / STA / PVC;
0,6 / 1kV, dwa rdzenie, kabel zasilający Cu lub Al / XLPE / PVC / SWA / PVC;
(3).0,6 / 1kV, trzy rdzenie, kabel zasilający Cu lub Al / XLPE / PVC;
0,6 / 1kV, trzy rdzenie, kabel zasilający Cu lub Al / XLPE / PVC / STA / PVC;
0,6 / 1kV, trzy rdzenie, kabel zasilający Cu lub Al / XLPE / PVC / SWA / PVC;
(4).0.6 / 1kV, 3 + 1 rdzenie, kabel zasilający Cu lub Al / XLPE / PVC;
0.6 / 1kV, 3 + 1 rdzeń, kabel zasilający Cu lub Al / XLPE / PVC / STA / PVC;
0.6 / 1kV, 3 + 1 rdzenie, kabel zasilający Cu lub Al / XLPE / PVC / SWA / PVC;
(5).0,6 / 1kV, cztery rdzenie, kabel zasilający Cu lub Al / XLPE / PVC;
0,6 / 1kV, cztery rdzenie, kabel zasilający Cu lub Al / XLPE / PVC / STA / PVC;
0,6 / 1kV, cztery rdzenie, kabel zasilający Cu lub Al / XLPE / PVC / SWA / PVC;
(6).0.6 / 1kV, 4 + 1 rdzenie, kabel zasilający Cu lub Al / XLPE / PVC;
0,6 / 1kV, 4 + 1 rdzenie, kabel zasilający Cu lub Al / XLPE / PVC / STA / PVC;
0.6 / 1kV, 4 + 1 rdzenie, kabel zasilający Cu lub Al / XLPE / PVC / SWA / PVC;
(7).0,6 / 1kV, pięć rdzeni, kabel zasilający Cu lub Al / XLPE / PVC;
0,6 / 1kV, pięć rdzeni, kabel zasilający Cu lub Al / XLPE / PVC / STA / PVC;
0,6 / 1kV, pięć rdzeni, kabel zasilający Cu lub Al / XLPE / PVC / SWA / PVC;
(8).0,6 / 1kV, 3 + 2 rdzenie, kabel zasilający Cu lub Al / XLPE / PVC;
0.6 / 1kV, 3C + 2 rdzenie, kabel zasilający Cu lub Al / XLPE / PVC / STA / PVC;
0.6 / 1kV, 3C + 2 rdzenie, kabel zasilający Cu lub Al / XLPE / PVC / SWA / PVC;
Podanie:
Kabel zasilający z izolacją XLPE niskiego napięcia służy do przesyłania i dystrybucji mocy w systemie przesyłu i dystrybucji energii o napięciu 1 kV lub niższym.Jest powszechnie stosowany w takich dziedzinach, jak energetyka, budownictwo, kopalnie, metalurgia, przemysł petrochemiczny i komunikacja, przy całkowitym zastąpieniu kabla zasilającego z izolacją papierową zanurzoną w oleju.
Własność:
1. Najwyższa dopuszczalna temperatura pracy przewodu do długotrwałej pracy wynosi 90 stopni.
2. w przypadku zwarcia (maks. Długi czas nie przekracza 5 sekund), najwyższa temperatura przewodu nie przekracza 250 stopni.
3. Kabel układa się bez poziomej granicy upadku.Podczas leżenia temperatura otoczenia nie powinna być niższa niż 0 ° C.W przeciwnym razie należy go wstępnie podgrzać.
4.Doskonałe parametry elektryczne, odporność na korozję chemiczną.
5) Po ułożeniu mogą znieść zalecaną przyczepność. Mogą znieść przyczepność z zewnątrz. Po spaleniu pozostały bezhalogenowy o niskiej emisji dymu.
Napięcie znamionowe dla XLPE Przewód zasilający | Nr x Nominalny przekrój przewodu Nr x mm2 | |||||||
1 rdzeń | 2 rdzenie | 3 rdzenie | Rdzeń 3 + 1 | 4core | Rdzeń 3 + 2 | 4 + 1 rdzeń | 5 rdzeni | |
0,6 / 1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2,5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2,5 mm2 | 4x4 mm2 + 1x2,5mm2 | 5x2,5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16 mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16 mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35 mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50 mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
