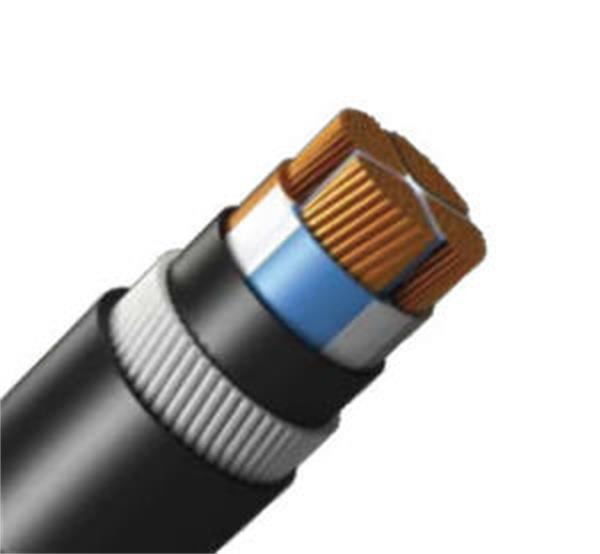

Kabel izolowany miedziany podajnik Xlpe 0,6/1 kv
1. Standardy wdrożeniowe
Produkt jest wytwarzany zgodnie z normą GB 12706.1, ale może być również wytwarzany zgodnie z wymaganiami klientów zgodnie z normami IEC, BS i DIN.
2. Funkcje
l Wysoka wydajność elektryczna.
l Wysokie właściwości mechaniczne i doskonała odporność na zużycie.
l Dobra odporność na starzenie termiczne i odporność na pękanie naprężeniowe
l Dobra odporność na oleje i rozpuszczalniki
l Wysoka odporność na ciepło
3. Kluczowe parametry techniczne
l Zakończono test rezystancji izolacji kabla
l Wytrzymuje próbę napięcia gotowego kabla: częstotliwość robocza 3500 V 5 min bez awarii.
Cechy:
Dyrygent: odporność na pełzanie, wysoka elastyczność, duża rozciągliwość, niski współczynnik odbicia, stabilność połączenia.
Izolacja: odporność na wysoką temperaturę, zapobieganie spalaniu, zapobieganie starzeniu, solidne i trwałe środowisko niskoemisyjne.
Warstwa pancerza: niższy koszt i lepsza wydajność, specjalna forma blokowania, mocna i wytrzymała.
Płaszcz zewnętrzny: PVC nie zawiera ołowiu ani kadmu. Można go instalować w wilgotnych miejscach lub bezpośrednio zakopywać lub układać w budynkach.
Nieruchomość:
1. Najwyższa dopuszczalna temperatura pracy przewodu przy długotrwałej pracy wynosi 90 stopni.
2. W przypadku zwarcia (maksymalny czas trwania nie dłuższy niż 5 sekund) najwyższa temperatura przewodu nie przekracza 250 stopni.
3.Kabel układa się bez poziomego ograniczenia spadku. Podczas układania temperatura otoczenia nie powinna być niższa niż 0. W przeciwnym razie należy go wstępnie podgrzać.
4.Doskonałe parametry elektryczne, odporność na korozję chemiczną.
5. Po ułożeniu wytrzymują zalecaną przyczepność. Wytrzymują przyczepność z zewnątrz. Po spaleniu pozostawiają bezhalogenowy dym o niskiej zawartości dymu. Opóźniają spalanie kabla.
| Napięcie znamionowe dlaKabel zasilający XLPE |
Nr x Nominalny przekrój przewodu Nr x mm2 |
| 1 rdzeń |
2 rdzeń |
3 rdzenie |
Rdzeń 3+1 |
4 rdzenie |
Rdzeń 3+2 |
Rdzeń 4+1 |
5 rdzeni |
| 0,6/1 kV |
1x4 mm2 |
2x4 mm2 |
3x4 mm2 |
3x4 mm2 + 1x2,5 mm2 |
4x4mm2 |
3x4 mm2 + 2x2,5 mm2 |
4x4 mm2 + 1x2,5 mm2 |
5x2,5 mm2 |
| 1x6 mm2 |
2x6 mm2 |
3x6 mm2 |
3x6 mm2 + 1x4 mm2 |
4x6 mm2 |
3x6 mm2 + 2x4 mm2 |
4x6 mm2 + 1x4 mm2 |
5x4 mm2 |
| 1x10 mm2 |
2x10mm2 |
3x10mm2 |
3x10 mm2 + 1x6 mm2 |
4x10 mm2 |
3x10 mm2 + 2x6 mm2 |
4x10 mm2 + 1x6 mm2 |
5x6 mm2 |
| 1x16mm2 |
2x16mm2 |
3x16mm2 |
3x16 mm2 + 1x10 mm2 |
4x16mm2 |
3x16 mm2 + 2x10 mm2 |
4x16 mm2 + 1x10 mm2 |
5x10 mm2 |
| 1x25mm2 |
2x 25 mm2 |
3x 25 mm2 |
3x25 mm2 + 1x16 mm2 |
4x25 mm2 |
3x25mm2 + 2x16mm2 |
4x25 mm2 + 1x16 mm2 |
5x16 mm2 |
| 1x35mm2 |
2x35mm2 |
3x 35 mm2 |
3x35 mm2 + 1x16 mm2 |
4x35mm2 |
3x35 mm2 + 2x16 mm2 |
4x35 mm2 + 1x16 mm2 |
5x25mm2 |
| 1x50mm2 |
2x50 mm2 |
3x 50 mm2 |
3x50 mm2 + 1x25 mm2 |
4x50 mm2 |
3x50 mm2 + 2x25 mm2 |
4x50 mm2 + 1x25 mm2 |
5x35 mm2 |
| 1x70mm2 |
2x70mm2 |
3x 70 mm2 |
3x70 mm2 + 1x35 mm2 |
4x70mm2 |
3x70 mm2 + 2x35 mm2 |
4x70 mm2 + 1x35 mm2 |
5x50mm2 |
| 1x95mm2 |
2x95mm2 |
3x 95 mm2 |
3x95mm2 + 1x50mm2 |
4x95mm2 |
3x95mm2 + 2x50mm2 |
4x95mm2 + 1x50mm2 |
5x70mm2 |
| 1x120mm2 |
2x120mm2 |
3x 120 mm2 |
3x120mm2 + 1x70mm2 |
4x120mm2 |
3x120mm2 + 2x70mm2 |
4x120mm2 + 1x70mm2 |
5x95mm2 |
| 1x150mm2 |
2x150mm2 |
3x 150 mm2 |
3x150mm2 + 1x70mm2 |
4x150mm2 |
3x150mm2 + 2x70mm2 |
4x150mm2 + 1x70mm2 |
|
| 1x185mm2 |
2x185mm2 |
3x 185 mm2 |
3x185mm2 + 1x95mm2 |
4x185mm2 |
3x185mm2 + 2x95mm2 |
4x185mm2 + 1x95mm2 |
|
| 1x240mm2 |
|
3x 240 mm2 |
3x240mm2 + 1x120mm2 |
4x240mm2 |
3x240mm2 + 2x120mm2 |
4x240mm2 + 1x120mm2 |
|
| 1x300 mm2 |
|
3x 300 mm2 |
3x300mm2 + 1x150mm2 |
4x300mm2 |
3x300mm2 + 2x150mm2 |
4x300mm2 + 1x150mm2 |
|
| 1x400mm2 |
|
|
|
|
|
|
|
| 1x500mm2 |
|
|
|
|
|
|
|
