Profesjonalny XLPE Wyizolowany kabel zasilania Kabel wysokonapięciowy Wyizolowanie
Opis:
6/10kv XLPE Kable izolowane
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA, ISO
Budownictwo

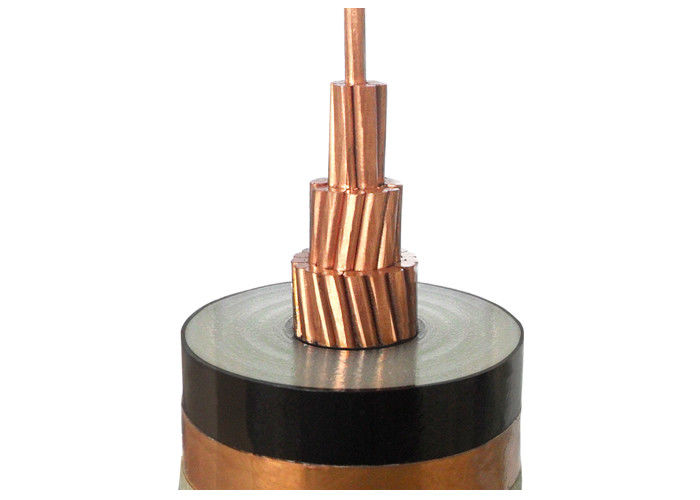

Przewodnik: Kompaktowy przewodnik miedziany z wiązkami, Cl.2 zgodnie z IEC 60228
Ekran przewodzący: półprzewodnik
Izolacja: XLPE ((politylen połączony krzyżowo) o temperaturze 90 °C
Ekran izolacyjny: półprzewodnik
Ekran: miedziana taśma
Obudowa: PVC typu ST2 do IEC 60502, czarna
Uwaga:Kolor izolacji zgodnie ze standardami lub wymaganiami klienta
Wnioski
Do układania w pomieszczeniach i na zewnątrz. W stanie wytrzymać pewną trakcję podczas montażu, ale nie zewnętrzne siły mechaniczne. Nie jest dozwolone układanie kabli jednokomórkowych w kanałach magnetycznych.
Standardy
Międzynarodowe: IEC 60502, IEC 60228
Chiny: GB/T 12706.1-2008
Inne normy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne
Nomierna napięcie: 6/10kv
Maksymalna temperatura przewodnika: w warunkach normalnych (90 °C), awaryjnych (130 °C) lub zwarcia nie dłużej niż 5 s (250 °C).
Min. Temperatura otoczenia.:Kabel należy podgrzać, jeżeli temperatura otoczenia jest niższa niż 0 °C
Min. Promienie zgięcia: kabl jednojadrowy 20 ((d+D) ± 5%
Kabel wielojadrowy 15 ((d+D) ± 5%
Świadectwa
CE, RoHS, CCC, KEMA i inne na życzenie
Specyfikacje techniczne
| Nazwa przekroju poprzecznego przewodnika | Numer włókien konduktoru | Grubość izolacji | Gęstość obudowy | Przybliżenie. | Przybliż.
Waga | Max. D.C. Opór przewodnika (20 °C) | Próbkowanie napięcia AC | Obecny rating |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | W powietrzu (A) | W glebie ((A) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 godziny na dobę.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 godziny na dobę.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
Porady dotyczące zamawiania
Napęd nominalny
Standardy stosowania: IEC/BS/UL/GB
Liczba rdzeni
Wielkość i konstrukcja przewodnika
Rodzaj izolacji
W przypadku pancerza, rodzaj pancerza i materiał
Wymóg pokrycia
Długość kabla i wymagania dotyczące opakowania
Inne wymagania
Zaangażowanie w obsługę posprzęgową: Shanghai Shenghua Cable (Grupa) posiada zasadę Shenghua "Przezwyczaja się do najlepszego przedsiębiorstwa, produkuje najlepszy produkt, zapewnia najlepszą usługę, tworzy najlepszą markę",nalega na politykę jakości, stara się osiągnąć wysoką jakość i zero defektów towarów.Uważamy na ducha Shenghua "Rób jak najlepiej""Wzajemnie wygrywamy", chcemy nawiązać długoterminowe i stabilne relacje z każdym klientem.
1/Klient jest Bogiem. /Będziemy cenić każdego klienta, /każdą współpracę z serca.
2Dostarczymy najlepszą propozycję dla każdego klienta.
3. Dobry serwis sprzedaży. Zapewnimy bezpłatną obsługę produktu, wskazówki konserwacyjne i usługę doradczą w zakresie instalacji i uruchomienia, gdy nawiążemy relacje współpracy z klientami.
4Nasz produkt jest gwarantowany przez PICC (People's Insurance Company of China).Zapewnimy bezpłatne utrzymanie i debugowanie w ciągu 12 miesięcy od instalacji (z wyjątkiem niewłaściwego używania).
5Gwarantujemy rozwiązanie problemów w ciągu 24 godzin w Szanghaju, 72 godziny w innych dzielnicach.
6/24 godzin gorąca linia telefoniczna. /Zamieszczymy profesjonalną osobę, /która odpowiednio odpowie na Państwa pytanie.
Zawsze mocno wierzymy, że " Jakość jest życiową linią, Usługa jest laissez-passer ", co uczyni nas bliższymi i ściśle!
Shanghai Shenghua Cable (Group) Co., Ltd.
ZAPAKOWANIE I WYPRZYWANIE
Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy według zamówienia.Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, skrzynkach falistych i cewkach.Wymagany oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna zgodnie z wymaganiami klienta..
