Kabel zasilający HV 8,7/15 kV z przewodem miedzianym w izolacji XLPE Niezawodny kabel zasilający
Opis:
Kable izolowane XLPE 8,7/15 kV
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. ISO

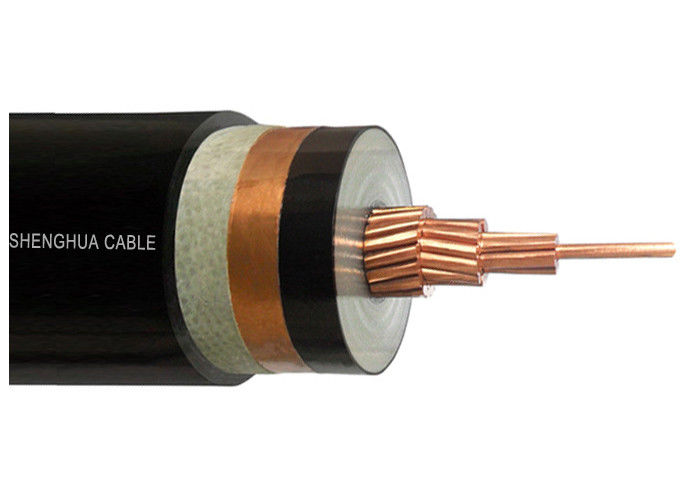

Konstrukcje
Przewodnik: Kompaktowy przewód miedziany, kl. 2 zgodnie z IEC 60228
Ekran przewodnika: Półprzewodnik
Izolacja: XLPE (usieciowany polietylen) o temperaturze 90 ℃
Ekran izolacyjny: Półprzewodnik
Ekran: taśma miedziana lub ekran z drutu miedzianego zgodnie z żądaniem
Powłoka: PCV typu ST2zgodnie z IEC 60502, kolor czarny
Notatka:Kolor izolacji zgodnie ze standardami lub wymaganiami klienta
Aplikacje
Do układania wewnątrz i na zewnątrz. Wytrzymuje pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne. Niedopuszczalne jest układanie kabla jednożyłowego w kanałach magnetycznych.
Standardy
Międzynarodowe: IEC 60502, IEC 60228
Chiny: GB/T 12706.1-2008
Inne standardy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne
Napięcie znamionowe: 8,7/15kV
Maksymalna temperatura przewodu: w warunkach normalnych (90 ℃), awaryjnych (130 ℃) lub zwarciowych nie dłużej niż 5 s (250 ℃).
Min. Temperatura otoczenia: Kabel należy wstępnie podgrzać, jeśli temperatura otoczenia jest niższa niż 0 ℃
Min. Promień zgięcia: kabel jednożyłowy 20(d+D)±5%
Kabel wielożyłowy 15(d+D)±5%
Certyfikaty
CE, RoHS, CCC, KEMA i inne na życzenie
Dane techniczne
| Nom. Przekrój przewodu |
Nr żyły/śr. Dyrygent |
Grubość izolacji |
Grubość osłony |
Około. OD |
Około.Waga |
Maks. Rezystancja DC przewodnika (20 ℃) |
Testowanie napięcia AC |
Aktualna ocena |
| mm2 |
szt./mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5 min |
W powietrzu (A) |
W glebie(A) |
| 1 × 25 |
7/2.14 |
4,5 |
1.8 |
23.0 |
598 |
0,727 |
30,5 |
140 |
150 |
| 1 × 35 |
7/2,52 |
4,5 |
1.8 |
24.0 |
680 |
0,524 |
30,5 |
175 |
180 |
| 1×50 |
10/2,52 |
4,5 |
1.9 |
25,0 |
804 |
0,387 |
30,5 |
205 |
215 |
| 1 × 70 |
14/2,52 |
4,5 |
1.9 |
27,0 |
984 |
0,268 |
30,5 |
260 |
265 |
| 1 × 95 |
19/2,52 |
4,5 |
2 |
29,0 |
1201 |
0,193 |
30,5 |
315 |
315 |
| 1 × 120 |
24/2,52 |
4,5 |
2 |
30,0 |
1490 |
0,153 |
30,5 |
365 |
360 |
| 1×150 |
30/2,52 |
4,5 |
2.1 |
32,0 |
1765 |
0,124 |
30,5 |
415 |
405 |
| 1 × 185 |
37/2,52 |
4,5 |
2.1 |
34,0 |
2091 |
0,0991 |
30,5 |
475 |
455 |
| 1 × 240 |
48/2,52 |
4,5 |
2.2 |
36,0 |
3034 |
0,0754 |
30,5 |
565 |
530 |
| 1 × 300 |
61/2,52 |
4,5 |
2.4 |
39,0 |
3672 |
0,0601 |
30,5 |
645 |
595 |
| 1 × 400 |
61/2,97 |
4,5 |
2.4 |
42,0 |
4646 |
0,0470 |
30,5 |
750 |
680 |
| 1 × 500 |
61/3,23 |
4,5 |
2.5 |
45,0 |
5651 |
0,0366 |
30,5 |
865 |
765 |
| 1 × 630 |
61/3,50 |
4,5 |
2.5 |
50,0 |
7154 |
0,0283 |
30,5 |
990 |
860 |
| 1 × 800 |
91/3,20 |
4,5 |
2.7 |
55,0 |
8750 |
0,0221 |
30,5 |
1140 |
950 |
| 1 × 1000 |
91/3,75 |
4,5 |
2.9 |
59,0 |
10727 |
0,0176 |
30,5 |
1250 |
1040 |
| 3×25 |
7/2.14 |
4,5 |
2.4 |
46,0 |
2573 |
0,727 |
30,5 |
120 |
125 |
| 3×35 |
7/2,52 |
4,5 |
2.6 |
48,0 |
2985 |
0,524 |
30,5 |
145 |
155 |
| 3×50 |
10/2,52 |
4,5 |
2.7 |
51,0 |
3529 |
0,387 |
30,5 |
175 |
180 |
| 3×70 |
14/2,52 |
4,5 |
2.8 |
55,0 |
4197 |
0,268 |
30,5 |
220 |
220 |
| 3 × 95 |
19/2,52 |
4,5 |
2.9 |
58,0 |
5230 |
0,193 |
30,5 |
265 |
265 |
| 3×120 |
24/2,52 |
4,5 |
3.0 |
61,0 |
6120 |
0,153 |
30,5 |
305 |
300 |
| 3×150 |
30/2,52 |
4,5 |
3.1 |
64,0 |
7207 |
0,124 |
30,5 |
350 |
340 |
| 3×185 |
37/2,52 |
4,5 |
3.2 |
68,0 |
8378 |
0,0991 |
30,5 |
395 |
380 |
| 3×240 |
48/2,52 |
4,5 |
3.4 |
73,0 |
10177 |
0,0754 |
30,5 |
470 |
435 |
| 3×300 |
61/2,52 |
4,5 |
3.5 |
77,0 |
12159 |
0,0601 |
30,5 |
535 |
485 |
| 3 × 400 |
61/2,97 |
4,5 |
3.8 |
86,0 |
15641 |
0,0470 |
30,5 |
610 |
520 |
Porady dotyczące zamawiania
Napięcie znamionowe
Norma zastosowania: IEC/BS/UL/GB
Liczba rdzeni
Rozmiar i konstrukcja przewodnika
Rodzaj izolacji
Opancerzony lub nieopancerzony. Jeśli zbroja, typ i materiał zbroi
Wymóg osłony
Długość kabla i wymagania dotyczące pakowania
Inne wymagania
Zaangażowanie po serwisie: Shanghai Shenghua Cable (Grupa) kieruje się zasadą Shenghua „Dąż do najlepszego przedsiębiorstwa, wytwarzaj najlepszy produkt, zapewniaj najlepszą obsługę, ustanawiaj najlepszą markę”, kładzie nacisk na politykę jakości przede wszystkim, stara się osiągnąć wysoką jakość i zero wad towarów. Dlatego każdy klient mógł w pełni skorzystać z najwyższej jakości i bezbłędnej obsługi Shenghua Cable. Tymczasem przestrzegamy ducha Shenghua „Rób najlepiej, wzajemnie wygrywajcie”, pragniemy nawiązać długoterminowe i stabilne relacje z każdym klientem. Niniejszym gwarantujemy, że:
1. Klient jest Bogiem. Będziemy pielęgnować każdego klienta i każdą współpracę całym sercem.
2. Bezpłatna usługa przedsprzedażna. Dla każdego klienta przedstawimy najlepszą ofertę.
3. Dobra obsługa sprzedaży. Zapewnimy bezpłatną obsługę produktu, wskazówki dotyczące konserwacji i doradztwo techniczne przy uruchomieniu instalacji po nawiązaniu współpracy z klientami.
4. Przemyślana obsługa posprzedażna. Nasze produkty objęte są gwarancją PICC (Chińskiego Towarzystwa Ubezpieczeń Ludowych). Zapewnimy bezpłatną konserwację i debugowanie w ciągu 12 miesięcy od instalacji (z wyjątkiem niewłaściwego użycia).
5. Gwarantujemy rozwiązanie Twoich problemów w ciągu 24 godzin w Szanghaju i 72 godzin w innych dzielnicach.
6. Całodobowy serwis telefoniczny. Wyznaczymy profesjonalną osobę, która odpowie na Twoje pytanie w odpowiednim czasie.
Zawsze mocno wierzymy, że „Jakość to linia życia, obsługa to laissez-passer”, co sprawi, że będziemy bliżej i mocniej!
Shanghai Shenghua Cable (Group) Co., Ltd.
PAKOWANIE I WYSYŁKA
Jesteśmy w stanie dotrzymać najbardziej rygorystycznych harmonogramów dostaw zgodnie z każdym zamówieniem. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ jakiekolwiek opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel dostarczany jest w drewnianych szpulach, pudełkach z tektury falistej i zwojach. Końcówki kabli są uszczelnione taśmą samoprzylepną BOPP i niehigroskopijnymi zatyczkami uszczelniającymi, które chronią końcówki kabli przed wilgocią. Wymagane oznakowanie należy wydrukować przy użyciu materiału odpornego na warunki atmosferyczne na zewnątrz bębna, zgodnie z wymaganiami klienta.
