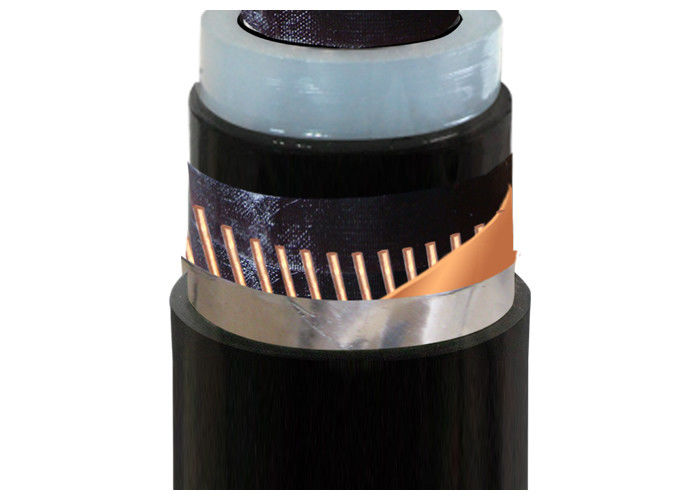

Średnie napięcie 26/35kV CU/XLPE/CTS/PVC z miedzianym drutem ekranu sygnalizacyjnego lub trójkątem
Wnioski: XLPE izolowany kabel jest stosowany jako linia dystrybucji i przesyłu energii przy napięciu nominalnym 26/35 kV.
Budowa:
| Kierowca |
Przewodnik miedziany zgodnie z IEC 60228, klasa 2 |
| Przewodnik okrągły lub o kształcie |
| Przewodnik elastyczny (klasa 5) nie jest wymagany. |
| Izolacja |
XLPE (Cross-Linked Polyethylene) o temperaturze 90°C, wiele kolorów opcjonalnie |
| Ekran metalowy opcjonalny |
Płyty z taśmy miedzianej lub z drutów miedzianych, opcjonalne |
| Włócznia |
PVC lub FR-PVC typu ST2 do IEC 60502, czarny lub czerwony lub dostosowanie |
Porady dotyczące zamawiania
Napęd nominalny
Standardy stosowania: IEC/BS/UL/GB
Liczba rdzeni
Wielkość i konstrukcja przewodnika
Rodzaj izolacji
W przypadku pancerza, rodzaj pancerza i materiał
Wymóg pokrycia
Długość kabla i wymagania dotyczące opakowania
Inne wymagania
Dane techniczne:Włókno: 26/35kV
Maksymalna temperatura przewodnika: w warunkach normalnych (90°C), awaryjnych (130°C) lub zwarcia nie dłużej niż 5 s (250°C).
Min. Temperatura otoczenia 0 oC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 20 x kabli O.D. dla pojedynczego rdzenia bez pancerza
15 x kabli O.D. dla wielojadrowych bez pancerza
15 x kabli O.D. dla pojedynczego rdzenia z pancerzem
12 x kabli O.D. dla wielojądrowych z pancerzem
Standardy:Międzynarodowe: IEC 60502-2, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne normy, takie jak BS, DIN, VDE i ICEA na żądanie
Parametry techniczne:
| Nazwa przekroju poprzecznego przewodnika |
Numer włókien konduktoru |
Grubość izolacji |
Gęstość obudowy |
Przybliżenie. |
Przybliż.
Waga
|
Max. D.C. Opór przewodnika (20 °C) |
Próbkowanie napięcia AC |
Obecny rating |
| mm2 |
PC/mm |
mm |
mm |
mm |
kg/km |
Ω /km |
kV/5min |
W powietrzu (A) |
W glebie ((A) |
| 1 × 50 |
10/2.52 |
10.5 |
2.2 |
39.0 |
1758 |
0.387 |
91 |
220 |
215 |
| 1 × 70 |
14/2.52 |
10.5 |
2.4 |
41.0 |
2038 |
0.268 |
91 |
270 |
265 |
| 1 × 95 |
19/2.52 |
10.5 |
2.4 |
42.0 |
2355 |
0.193 |
91 |
330 |
315 |
| 1 × 120 |
24 godziny na dobę.52 |
10.5 |
2.4 |
44.0 |
2666 |
0.153 |
91 |
375 |
360 |
| 1 × 150 |
30/2.52 |
10.5 |
2.5 |
45.0 |
3031 |
0.124 |
91 |
425 |
400 |
| 1 × 185 |
37/2.52 |
10.5 |
2.5 |
47.0 |
3427 |
0.0991 |
91 |
485 |
455 |
| 1 × 240 |
48/2.52 |
10.5 |
2.6 |
49.0 |
4070 |
0.0754 |
91 |
560 |
525 |
| 1 × 300 |
61/2.52 |
10.5 |
2.7 |
51.0 |
4748 |
0.0601 |
91 |
650 |
595 |
| 1 × 400 |
61/2.97 |
10.5 |
2.8 |
55.0 |
5801 |
0.0470 |
91 |
760 |
680 |
| 1 × 500 |
61/3.23 |
10.5 |
2.9 |
58.0 |
6623 |
0.0366 |
91 |
875 |
775 |
| 1 × 630 |
61/3.50 |
10.5 |
3 |
62.0 |
5211 |
0.0283 |
91 |
1000 |
875 |
| 1 × 800 |
91/3.20 |
10.5 |
3.1 |
68.0 |
10014 |
0.0221 |
91 |
1130 |
970 |
| 1 × 1000 |
91/3.75 |
10.5 |
3.3 |
72.0 |
12078 |
0.0176 |
91 |
1250 |
1060 |
| 3 × 50 |
10/2.52 |
10.5 |
3.7 |
81.0 |
6728 |
0.387 |
91 |
185 |
200 |
| 3 × 70 |
14/2.52 |
10.5 |
3.8 |
84.0 |
7581 |
0.268 |
91 |
230 |
250 |
| 3 × 95 |
19/2.52 |
10.5 |
3.9 |
88.0 |
8630 |
0.193 |
91 |
280 |
300 |
| 3 × 120 |
24 godziny na dobę.52 |
10.5 |
4.0 |
91.0 |
9688 |
0.153 |
91 |
310 |
330 |
| 3 × 150 |
30/2.52 |
10.5 |
4.1 |
95.0 |
11017 |
0.124 |
91 |
360 |
380 |
| 3 × 185 |
37/2.52 |
10.5 |
4.2 |
98.0 |
12390 |
0.0991 |
91 |
400 |
425 |
| 3 × 240 |
48/2.52 |
10.5 |
4.4 |
103.0 |
14427 |
0.0754 |
91 |
470 |
490 |
| 3 × 300 |
61/2.52 |
10.5 |
4.5 |
108.0 |
15940 |
0.0601 |
91 |
540 |
555 |
| 3 × 400 |
61/2.97 |
10.5 |
4.8 |
116.0 |
19346 |
0.0470 |
91 |
610 |
625 |
