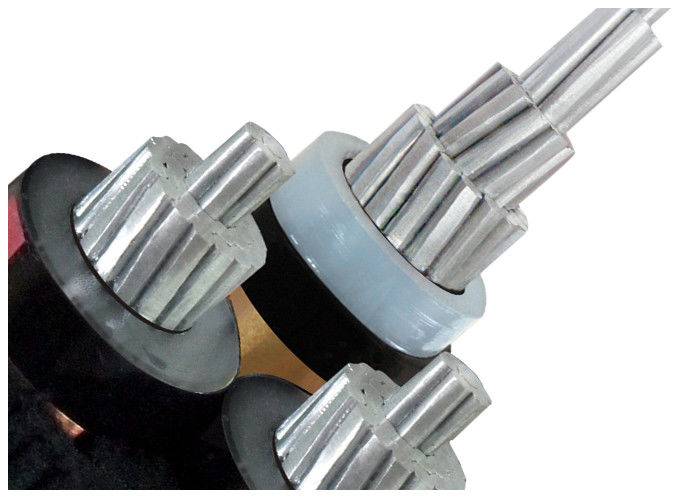

Trzy rdzenie XLPE Wyizolowany przewodnik aluminiowy 12KV/20kV Kabel zasilania
Wnioski: XLPE izolowany kabel jest używany jako linia dystrybucji i przesyłu energii przy napięciu nominalnym 12/20KV.
Budowa:
| Kierowca |
Przewodnik aluminiowy zgodnie z IEC 60228, klasa 2 |
| Przewodnik okrągły lub o kształcie |
| Izolacja |
XLPE (Cross-Linked Polyethylene) o temperaturze 90°C, wiele kolorów opcjonalnie |
| Ekran metalowy opcjonalny |
Płyty z taśmy miedzianej lub z drutów miedzianych, opcjonalne |
| Włócznia |
PVC lub FR-PVC typu ST2 do IEC 60502, czarny lub czerwony lub dostosowanie |
Porady dotyczące zamawiania
Napęd nominalny
Standardy stosowania: IEC/BS/UL/GB
Liczba rdzeni
Wielkość i konstrukcja przewodnika
Rodzaj izolacji
W przypadku pancerza, rodzaj pancerza i materiał
Wymóg pokrycia
Długość kabla i wymagania dotyczące opakowania
Inne wymagania
Dane techniczne:Narysowane napięcie:12/20kV Niskie napięcie
Maksymalna temperatura przewodnika: w warunkach normalnych (90°C), awaryjnych (130°C) lub zwarcia nie dłużej niż 5 s (250°C).
Min. Temperatura otoczenia 0 oC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 20 x kabli O.D. dla pojedynczego rdzenia bez pancerza
15 x kabli O.D. dla wielojadrowych bez pancerza
15 x kabli O.D. dla pojedynczego rdzenia z pancerzem
12 x kabli O.D. dla wielojądrowych z pancerzem
Standardy:Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne normy, takie jak BS, DIN, VDE i ICEA na żądanie
Parametry techniczne:
| Nazwa przekroju poprzecznego przewodnika |
Grubość izolacji |
Gęstość obudowy |
Przybliżenie. |
Przybliżona waga |
Max. D.C. Opór przewodnika (20 °C) |
Próbkowanie napięcia AC |
Obecny rating |
| mm2 |
mm |
mm |
mm |
kg/km |
Ω /km |
kV/5min |
W powietrzu (A) |
W glebie ((A) |
| 1x50 |
5.5 |
2.0 |
29 |
846 |
0.641 |
42 |
215 |
255 |
| 1 × 70 |
5.5 |
2.0 |
30 |
959 |
0.443 |
42 |
265 |
280 |
| 1 × 95 |
5.5 |
2.0 |
32 |
1093 |
0.320 |
42 |
325 |
340 |
| 1 × 120 |
5.5 |
2.0 |
34 |
1236 |
0.253 |
42 |
370 |
385 |
| 1 × 150 |
5.5 |
2.0 |
35 |
1373 |
0.206 |
42 |
420 |
435 |
| 1x185 |
5.5 |
2.0 |
38 |
1573 |
0.164 |
42 |
485 |
495 |
| 1×240 |
5.5 |
2.5 |
40 |
1817 |
0.125 |
42 |
575 |
580 |
| 1 × 300 |
5.5 |
2.5 |
43 |
2084 |
0.100 |
42 |
660 |
660 |
| 1 × 400 |
5.5 |
2.5 |
45 |
2455 |
0.0778 |
42 |
775 |
765 |
| 1 × 500 |
5.5 |
2.5 |
48 |
2861 |
0.0605 |
42 |
890 |
885 |
| 1 × 630 |
5.5 |
2.6 |
49 |
3863 |
0.0469 |
42 |
1060 |
1010 |
| 1 × 800 |
5.5 |
2.8 |
57 |
3985 |
0.0367 |
42 |
1230 |
1160 |
| 1 × 1000 |
5.5 |
2.9 |
61 |
4718 |
0.0291 |
42 |
1410 |
1300 |
| 1×1200 |
5.5 |
3.1 |
65 |
5460 |
0.0247 |
42 |
1540 |
1410 |
| 3x35 |
5.5 |
3.0 |
57 |
2696 |
0.868 |
42 |
130 |
130 |
| 3x50 |
5.5 |
3.0 |
60 |
2973 |
0.641 |
42 |
160 |
155 |
| 3x70 |
5.5 |
3.0 |
63 |
3321 |
0.443 |
42 |
195 |
190 |
| 3x95 |
5.5 |
3.5 |
67 |
3825 |
0.320 |
42 |
240 |
225 |
| 3×120 |
5.5 |
3.5 |
71 |
4262 |
0.253 |
42 |
275 |
285 |
| 3x150 |
5.5 |
3.5 |
74 |
4846 |
0.206 |
42 |
310 |
325 |
| 3x185 |
5.5 |
3.5 |
78 |
5361 |
0.164 |
42 |
355 |
380 |
| 3x240 |
5.5 |
3.5 |
84 |
6263 |
0.125 |
42 |
420 |
430 |
| 3x300 |
5.5 |
4.0 |
89 |
7141 |
0.1000 |
42 |
475 |
490 |
| 3x400 |
5.5 |
4.1 |
96 |
8647 |
0.0778 |
42 |
555 |
485 |
Zaangażowanie w obsługę posprzęgową
Shanghai Shenghua Cable (Grupa) posiada zasadę Shenghua "Przezwyczaja się do najlepszego przedsiębiorstwa, produkuje najlepszy produkt, zapewnia najlepszą usługę, tworzy najlepszą markę",nalega na politykę jakości, stara się osiągnąć wysoką jakość i zero defektów towarów.Uważamy na ducha Shenghua "Rób jak najlepiej""Wzajemnie wygrywamy", chcemy nawiązać długoterminowe i stabilne relacje z każdym klientem.
1/Klient jest Bogiem. /Będziemy cenić każdego klienta, /każdą współpracę z serca.
2Dostarczymy najlepszą propozycję dla każdego klienta.
3. Dobry serwis sprzedaży. Zapewnimy bezpłatną obsługę produktu, wskazówki konserwacyjne i usługę doradczą w zakresie instalacji i uruchomienia, gdy nawiążemy relacje współpracy z klientami.
4Nasz produkt jest gwarantowany przez PICC (People's Insurance Company of China).Zapewnimy bezpłatne utrzymanie i debugowanie w ciągu 12 miesięcy od instalacji (z wyjątkiem niewłaściwego używania).
5Gwarantujemy rozwiązanie problemów w ciągu 24 godzin w Szanghaju, 72 godziny w innych dzielnicach.
6/24 godzin gorąca linia telefoniczna. /Zamieszczymy profesjonalną osobę, /która odpowiednio odpowie na Państwa pytanie.
Zawsze mocno wierzymy, że " Jakość jest życiową linią, Usługa jest laissez-passer ", co uczyni nas bliższymi i ściśle!
Shanghai Shenghua Cable (Group) Co., Ltd.
Częste pytania
P: Jak długo trwa odbiór oferty?
Odpowiedź: Większość ofert jest zwracana w ciągu 24 godzin, jednak jeśli chodzi o specjalną konstrukcję, może to potrwać więcej dni.
P: Jakie gwarancje mają Państwa produkty?
Odpowiedź: Kabel SHAN gwarantuje, że wszystkie nasze produkty, przewody, kable i inne są wolne od wad.Szczegółowe warunki są następujące::
1Gwarantujemy, że będziemy przestrzegać wymogów okresu gwarancji określonych w umowie,Towary dostarczone w ramach zamówienia na zakup kabli i przewodów sieci dystrybucyjnej
2Będziemy produkowani według tej specyfikacji i towary będą nowe, nieużywane, z najnowszych lub aktualnych modeli.dostarczymy towary zgodnie z wymogami umowy.
3. Gwarancja jest ważna przez dwanaście (12) miesięcy po dostarczeniu towaru lub jego części do miejsca przeznaczenia ostatecznego wskazanego w KCS i jego przyjęciu,lub przez osiemnaście (18) miesięcy od daty wysyłki z portu lub miejsca załadunku w kraju pochodzenia, w zależności od tego, który okres kończy się wcześniej.
4W okresie gwarancji nabywca może zgłosić bezpośrednio producentowi w formie pisemnej lub przez agenta, jeśli wystąpi jakiekolwiek problemy z jakością Towaru.Producent dokona naprawy lub wymiany w rozsądnym terminie, a ponosi wszelkie koszty związane z tym.
P: Czy sprzedajecie inne produkty oprócz drutu i kabli?
Odpowiedź: Naszą mocną stroną są przewody i kable, ale sprzedajemy również łączniki, zespoły kablowe i narzędzia kablowe, aby wymienić tylko kilka.
ZAPAKOWANIE I WYPRZYWANIE
Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy według zamówienia.Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, skrzynkach falistych i cewkach.Wymagany oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna zgodnie z wymaganiami klienta..
