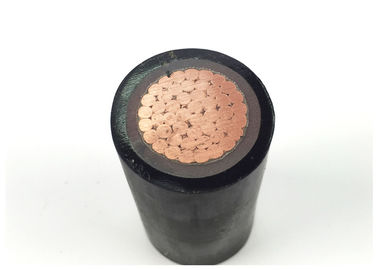

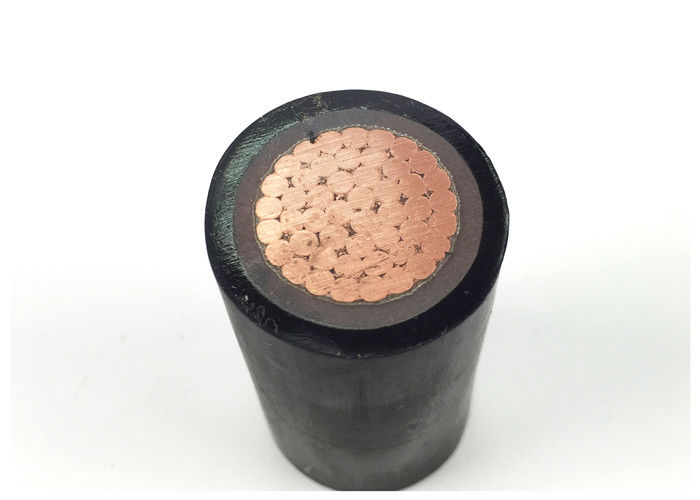

Zastosowania : Kabel izolowany XLPE służy jako linia zasilania i linia przesyłowa przy napięciu znamionowym 0,6 / 1KV.
Konstrukcja :
| Konduktor | Przewód miedziany zgodnie z IEC 60228, klasa 2 |
| Przewód okrągły lub w kształcie | |
| Przewód elastyczny (klasa 5) opcjonalny. | |
| Izolacja | XLPE (usieciowany polietylen) o temperaturze 90 ℃, wiele kolorów opcjonalnie |
| Opcjonalny ekran metaliczny | Opcjonalna taśma miedziana lub druty miedziane |
| Osłona | PVC lub FR-PVC typ ST2 zgodnie z IEC 60502, czarny lub czerwony lub dostosowanie |
XLPE lub usieciowany polietylen jest termoutwardzalnym materiałem izolacyjnym. Polimery sieciujące to proces, który zmienia strukturę molekularną łańcuchów polimerowych, tak że są one ściślej ze sobą połączone, a to sieciowanie odbywa się za pomocą środków chemicznych lub fizycznych. Chemiczne sieciowanie obejmuje dodanie chemikaliów lub inicjatorów, takich jak silan lub nadtlenek, w celu wytworzenia wolnych rodników, które tworzą sieciowanie. Fizyczne sieciowanie obejmuje poddanie polimeru źródłu o wysokiej energii, takiej jak wysokoenergetyczne promieniowanie elektronowe lub mikrofalowe.
Charakterystyka fizyczna i elektryczna
| Liczba rdzeni x | Izolacja grubość | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Aktualne oceny pochowany 20 ℃ | |
| cross-sec. | grubość | około. | około. | ||||
| Nominalny | |||||||
| Faza | Neutralny | wartość | |||||
| mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12,7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13,9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18,6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0,9 | 0,7 | 1.8 | 22,2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0,9 | 0,7 | 1.8 | 24,6 | 1475 | 139 | 164 |
| 3 × 50 + 1 × 25 | 1 | 0,9 | 1.8 | 27,7 | 1951 | 173 | 198 |
| 3 × 70 + 1 × 35 | 1.1 | 0,9 | 1.9 | 31,9 | 2662 | 222 | 246 |
| 3 × 95 + 1 × 50 | 1.1 | 1 | 2.1 | 36,2 | 3578 | 271 | 293 |
| 3 × 120 + 1 × 70 | 1.2 | 1.1 | 2.2 | 39,9 | 4567 | 318 | 334 |
| 3 × 150 + 1 × 70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
| 3 × 185 + 1 × 95 | 1.6 | 1.1 | 2.5 | 49,4 | 6850 | 427 | 422 |
| 3 × 240 + 1 × 120 | 1.7 | 1.2 | 2.7 | 54,9 | 8741 | 507 | 492 |
| 3 × 300 + 1 × 150 | 1.8 | 1.4 | 2.9 | 62,9 | 11052 | 599 | 560 |
Korzystanie z funkcji:
Przewód elektryczny w izolacji XLPE / PVC obejmuje szereg produktów z drutu, a jego temperatura pracy jest różna w zależności od różnych materiałów izolacyjnych, głównie 70 i 90 stopni itp.
W zależności od rodzaju przewodu, w tym przewód elektryczny w izolacji z pełnego drutu PVC / XL .PE, drut izolowany w standardzie PVC / XL PE, elastyczny przewód izolowany PVC / XLPE o różnych kolorach.
W zależności od kształtu, w tym drutu płaskiego, drutu okrągłego itp. O różnych kolorach.
Zgodnie z numerem rdzenia, w tym drutem jednożyłowym, drutem wielożyłowym itp. O różnych kolorach.
Najwyższa dopuszczalna temperatura pracy przewodu dla długotrwałej pracy wynosi 90oC. W przypadku zwarcia (maks. Długotrwały to nie więcej niż 5 sekund). Najwyższa temperatura przewodnika wynosi nie więcej niż 250.
Rezystancja przewodu DC jest zgodna z przepisami GB / T3956-1997.
Podczas leżenia temperatura otoczenia nie powinna być niższa niż 0. W przeciwnym razie należy go podgrzać. Kabel należy ułożyć bez poziomego ograniczenia opadania. Min. Promień gięcia kabla trzyżyłowego powinien być mniejszy niż 12 razy średnica zewnętrzna kabla.
Test częściowego rozładowania: Objętość rozładowania nie powinna przekraczać 10pC poniżej 1,73Uo dla kabla.
ZALECANE PARAMETRY ZAMAWIANIA
W celu niezwłocznej wyceny / dostaw prosimy upewnić się, że zapytania i zamówienia zabezpieczają następujące dane:
1 Międzynarodowy lub specjalny standard. (Alternatywnie, dokładne użycie kabla.)
2 Napięcie znamionowe.
3 przewody miedziane lub aluminiowe.
4 Rozmiar każdego przewodu.
5 Materiał izolacyjny: PVC XLPE lub inny.
6 Liczba i identyfikacja przewodów.
7 Inne wymagania.
8 Pakowanie.
9 Wymagany czas dostawy.
10 Wymagana ważność.
