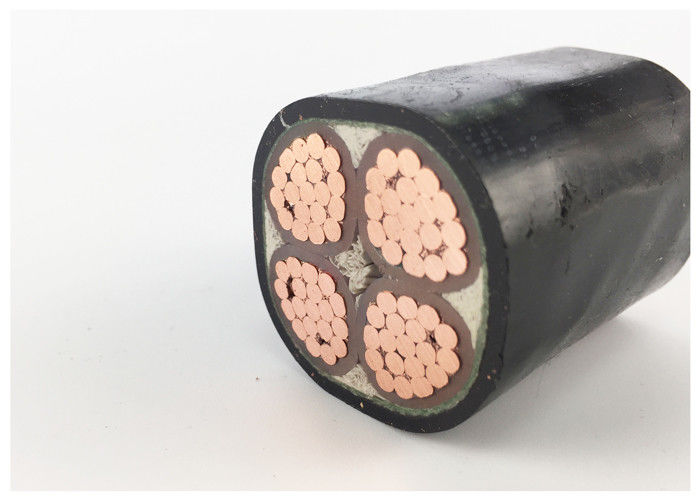

Kabel napędowy wielojadrowy o powierzchni przekroju poprzecznego 300 mm kwadratowych YJVR YJV
Wnioski: Kabel izolowany XLPE jest stosowany jako linia dystrybucji i przesyłu energii przy napięciu nominalnym 0,6/1KV.
Budowa:
| Kierowca | Przewodnik miedziany zgodnie z IEC 60228, klasa 2 |
| Przewodnik okrągły lub o kształcie |
| Przewodnik elastyczny (klasa 5) nie jest wymagany. |
| Izolacja | XLPE (Cross-Linked Polyethylene) o temperaturze 90°C, wiele kolorów opcjonalnie |
| Ekran metalowy opcjonalny | Płyty z taśmy miedzianej lub z drutów miedzianych, opcjonalne |
| Włócznia | PVC lub FR-PVC typu ST2 do IEC 60502, czarny lub czerwony lub dostosowanie |
Dane techniczne:Nomienna napięcie:00,6/1kV Niskie napięcie
Maksymalna temperatura przewodnika: w warunkach normalnych (90°C), awaryjnych (130°C) lub zwarcia nie dłużej niż 5 s (250°C).
Min. Temperatura otoczenia 0 oC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 20 x kabli O.D. dla pojedynczego rdzenia bez pancerza
15 x kabli O.D. dla wielojadrowych bez pancerza
15 x kabli O.D. dla pojedynczego rdzenia z pancerzem
12 x kabli O.D. dla wielojądrowych z pancerzem
Standardy:Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne normy, takie jak BS, DIN, VDE i ICEA na żądanie
Instalacja
1Temperatura instalacji nie powinna przekraczać 20°C. Jeżeli temperatura otoczenia jest niższa niż 0°C, kabel należy podgrzać.
2. promienie zgięcia kabla nie powinno być mniejsze niż 8 razy.
3Po zainstalowaniu, kabel powinien być poddany testowi napięcia stałego przez 15 min. 3,5 kV DC.
Parametry techniczne:
| Nazwa przekroju poprzecznego przewodnika | Grubość izolacji | Gęstość obudowy | Przybliżenie. | Przybliżona waga | Max. D.C. Opór przewodnika (20 °C) | Próbkowanie napięcia AC | Obecny rating |
| mm2 | mm | mm | (mm) | kg/km | Ω /km | kV/5min | W powietrzu (A) | W glebie ((A) |
| 1 × 300 | 1.8 | 1.8 | 27.0 | 3042 | 0.0601 | 3.5 | 620 | 610 |
| 3 × 300 | 1.8 | 2.6 | 51.0 | 9465 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 300 | 1.8 | 2.6 | 52 | 12550 | 0.0601 | 3.5 | 505 | 515 |
| 5 × 300 | 1.8 | 3.2 | 70.0 | 16670 | 0.0601 | 3.5 | 505 | 515 |
| 3 × 300 + 1 × 150 | 1.8 | 2.7 | 54 | 11155 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 300 + 1 × 150 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
Porady dotyczące zamawiania
Napęd nominalny
Standardy stosowania: IEC/BS/UL/GB
Liczba rdzeni
Wielkość i konstrukcja przewodnika
Rodzaj izolacji
W przypadku pancerza, rodzaj pancerza i materiał
Wymóg pokrycia
Długość kabla i wymagania dotyczące opakowania
Inne wymagania
Opakowanie i wysyłka:Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy według zamówienia.Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, skrzynkach falistych i cewkach.Wymagany oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna zgodnie z wymaganiami klienta..
Usługi posprzedażowe
My, Shanghai Shenghua Cable Group specjalizujemy się w badaniach i rozwoju oraz produkcji kabli i przewodów.który obejmuje cały proces zarządzania przedsiębiorstwemNaszym założeniem jest: stworzenie najwyższej klasy przedsiębiorstwa, wysokiej klasy produktu,Doskonała obsługa i znana marka. "Utrzymujemy gwarancję jakości, dążąc do zapewnienia użytkownikom zawsze niezawodnych produktów" jest naszym zaangażowaniem w jakość.Produkty naszej firmy są ubezpieczone przez PICC (Narodowa Spółka Ubezpieczeniowa Chin)Ponadto oferujemy następujące gwarancje:
1.Zapewniamy, że będziemy spełniać wymagania dotyczące okresu gwarancji określonych w umowie.
2Będziemy produkowani według tej specyfikacji i towary będą nowe, nieużywane, z najnowszych lub aktualnych modeli.dostarczymy towary zgodnie z wymogami umowy.
3Gwarancja jest ważna przez dwanaście (12) miesięcy po dostarczeniu towaru lub jego części.
w zależności od przypadku, zostały dostarczone do miejsca ostatecznego przeznaczenia i przyjęte w tym miejscu
wskazane w SCC lub przez osiemnaście (18) miesięcy od daty wysyłki z portu lub
miejsce załadunku w kraju pochodzenia, w zależności od tego, który okres upływa wcześniej.
4W okresie gwarancji nabywca może zgłosić bezpośrednio producentowi w formie pisemnej lub przez agenta, jeśli wystąpi jakiekolwiek problemy z jakością Towaru.Producent dokona naprawy lub wymiany w rozsądnym terminie, a ponosi wszelkie koszty związane z tym.
