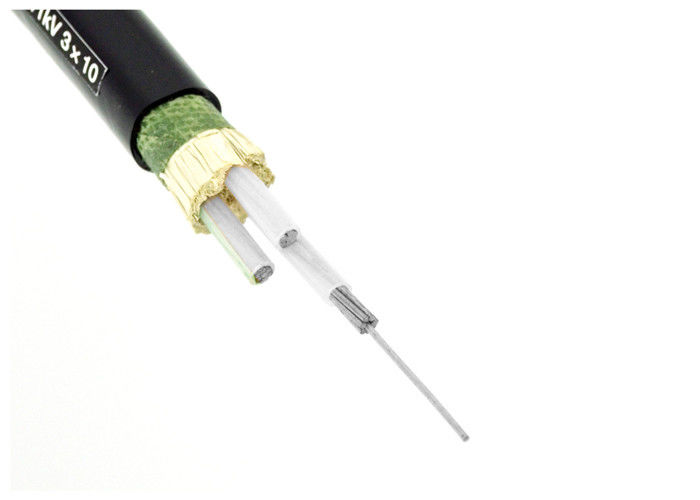

LV CU XLPE izolowany kabel zasilania czterogłowy z przewodnikiem aluminiowym
Wnioski: Kabel izolowany XLPE jest stosowany jako linia dystrybucji i przesyłu energii przy napięciu nominalnym 0,6/1KV.
Budowa:
| Kierowca |
Przewodnik aluminiowy zgodnie z IEC 60228, klasa 2 |
| Przewodnik okrągły lub o kształcie |
| Przewodnik elastyczny (klasa 5) nie jest wymagany. |
| Izolacja |
XLPE (Cross-Linked Polyethylene) o temperaturze 90°C, wiele kolorów opcjonalnie |
| Ekran metalowy opcjonalny |
Płyty z taśmy miedzianej lub z drutów miedzianych, opcjonalne |
| Włócznia |
PVC lub FR-PVC typu ST2 do IEC 60502, czarny lub czerwony lub dostosowanie |
Dane techniczne:Nomienna napięcie:00,6/1kV Niskie napięcie
Maksymalna temperatura przewodnika: w warunkach normalnych (90°C), awaryjnych (130°C) lub zwarcia nie dłużej niż 5 s (250°C).
Min. Temperatura otoczenia 0 oC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 20 x kabli O.D. dla pojedynczego rdzenia bez pancerza
15 x kabli O.D. dla wielojadrowych bez pancerza
15 x kabli O.D. dla pojedynczego rdzenia z pancerzem
12 x kabli O.D. dla wielojądrowych z pancerzem
Standardy:Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne normy, takie jak BS, DIN, VDE i ICEA na żądanie
Instalacja
1Temperatura instalacji nie powinna przekraczać 20°C. Jeżeli temperatura otoczenia jest niższa niż 0°C, kabel należy podgrzać.
2. promienie zgięcia kabla nie powinno być mniejsze niż 8 razy.
3Po zainstalowaniu, kabel powinien być poddany testowi napięcia stałego przez 15 min. 3,5 kV DC.
Parametry techniczne:
| Nazwa przekroju poprzecznego przewodnika |
Grubość izolacji |
Gęstość obudowy |
Przybliżenie. |
Przybliżona waga |
Max. D.C. Opór przewodnika (20 °C) |
Próbkowanie napięcia AC |
Obecny rating |
| mm2 |
mm |
mm |
mm |
kg/km |
Ω /km |
kV/5min |
W powietrzu (A) |
W glebie ((A) |
| 4x10 |
0.7 |
1.5 |
16 |
258 |
3.08 |
3.5 |
50 |
60 |
| 4x16 |
0.7 |
2.0 |
19 |
366 |
1.91 |
3.5 |
65 |
80 |
| 4x25 |
0.7 |
2.0 |
22 |
540 |
1.20 |
3.5 |
90 |
100 |
| 4x35 |
0.9 |
2.0 |
25 |
686 |
0.868 |
3.5 |
110 |
120 |
| 4x50 |
1.0 |
2.0 |
28 |
907 |
0.641 |
3.5 |
130 |
140 |
| 4x70 |
1.1 |
2.0 |
32 |
1192 |
0.443 |
3.5 |
170 |
175 |
| 4x95 |
1.1 |
2.5 |
37 |
1598 |
0.320 |
3.5 |
205 |
210 |
| 4×120 |
1.2 |
2.5 |
42 |
1949 |
0.253 |
3.5 |
240 |
235 |
| 4x150 |
1.4 |
3.0 |
46 |
2517 |
0.206 |
3.5 |
275 |
265 |
| 4x185 |
1.6 |
3.0 |
51 |
3091 |
0.164 |
3.5 |
320 |
305 |
| 4×240 |
1.7 |
3.0 |
57 |
3825 |
0.125 |
3.5 |
385 |
355 |
| 4x300 |
1.8 |
3.0 |
59 |
4830 |
0.100 |
3.5 |
445 |
395 |
| 4x400 |
2.0 |
3.0 |
62 |
5840 |
0.0778 |
3.5 |
530 |
460 |
Porady dotyczące zamawiania
Napęd nominalny
Standardy stosowania: IEC/BS/UL/GB
Liczba rdzeni
Wielkość i konstrukcja przewodnika
Rodzaj izolacji
W przypadku pancerza, rodzaj pancerza i materiał
Wymóg pokrycia
Długość kabla i wymagania dotyczące opakowania
Inne wymagania
Opakowanie i wysyłka:Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy według zamówienia.Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, skrzynkach falistych i cewkach.Wymagany oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna zgodnie z wymaganiami klienta..
Usługi posprzedażowe
My, Shanghai Shenghua Cable Group specjalizujemy się w badaniach i rozwoju oraz produkcji kabli i przewodów.który obejmuje cały proces zarządzania przedsiębiorstwemNaszym założeniem jest: stworzenie najwyższej klasy przedsiębiorstwa, wysokiej klasy produktu,Doskonała obsługa i znana marka. "Utrzymujemy gwarancję jakości, dążąc do zapewnienia użytkownikom zawsze niezawodnych produktów" jest naszym zaangażowaniem w jakość.Produkty naszej firmy są ubezpieczone przez PICC (Narodowa Spółka Ubezpieczeniowa Chin)Ponadto oferujemy następujące gwarancje:
1.Zapewniamy, że będziemy spełniać wymagania dotyczące okresu gwarancji określonych w umowie.
2Będziemy produkowani według tej specyfikacji i towary będą nowe, nieużywane, z najnowszych lub aktualnych modeli.dostarczymy towary zgodnie z wymogami umowy.
3Gwarancja jest ważna przez dwanaście (12) miesięcy po dostarczeniu towaru lub jego części.
w zależności od przypadku, zostały dostarczone do miejsca ostatecznego przeznaczenia i przyjęte w tym miejscu
wskazane w SCC lub przez osiemnaście (18) miesięcy od daty wysyłki z portu lub
miejsce załadunku w kraju pochodzenia, w zależności od tego, który okres upływa wcześniej.
4W okresie gwarancji nabywca może zgłosić bezpośrednio producentowi w formie pisemnej lub przez agenta, jeśli wystąpi jakiekolwiek problemy z jakością Towaru.Producent dokona naprawy lub wymiany w rozsądnym terminie, a ponosi wszelkie koszty związane z tym.
