Izolowany kabel zasilający średniego napięcia CU CTS XLPE Certyfikat CE KEMA
Aplikacje: Kabel izolowany XLPE służy jako linia dystrybucyjna i przesyłowa przy napięciu znamionowym3,6/6 KV.
Budowa:
| Dyrygent |
Przewodnik miedziany zgodnie z IEC 60228, klasa 2 |
| Przewodnik okrągły lub kształtowy |
| Izolacja |
XLPE (polietylen usieciowany) o temperaturze 90 ℃, wiele kolorów opcjonalnie |

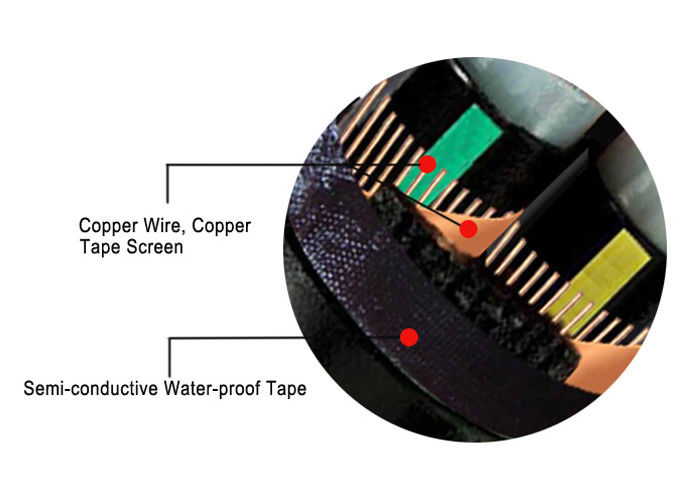

| Opcjonalny ekran metaliczny |
Opcjonalnie taśma miedziana lub oplot z drutów miedzianych |
| Osłona |
PVC lub FR-PVC typ ST2 zgodnie z IEC 60502, czarny lub czerwony lub na zamówienie |
Porady dotyczące zamawiania
Napięcie znamionowe
Norma zastosowania: IEC/BS/UL/GB
Liczba rdzeni
Rozmiar i konstrukcja przewodnika
Rodzaj izolacji
Opancerzony lub nieopancerzony. Jeśli zbroja, typ i materiał zbroi
Wymóg osłony
Długość kabla i wymagania dotyczące pakowania
Inne wymagania
Dane techniczne:Napięcie znamionowe3,6/6 KVNiskie napięcie
Maksymalna temperatura przewodu: w warunkach normalnych (90 ℃), awaryjnych (130 ℃) lub zwarciowych nie dłużej niż 5 s (250 ℃).
Min. Temperatura otoczenia 0 OC, po montażu i tylko wtedy, gdy kabel jest w ustalonej pozycji
Min. Promień gięcia: 20 x średnica zewnętrzna kabla dla pojedynczego rdzenia bez pancerza
15 x średnica zewnętrzna kabla dla wielu rdzeni bez pancerza
15 x średnica zewnętrzna kabla dla pojedynczego rdzenia ze zbroją
12 x średnica zewnętrzna kabla dla wielu rdzeni ze zbroją
Standardy:Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne normy, takie jak BS, DIN, VDE i ICEA na żądanie
Instalacja
1. Temperatura instalacji nie powinna przekraczać 20 ℃. Jeśli temperatura otoczenia jest niższa niż 0 ℃, kabel należy wstępnie podgrzać.
2. Promień gięcia kabla nie powinien być mniejszy niż 8 razy.
3. Po zamontowaniu kabel należy poddać próbie napięciowej przez 15 min. 3,5 kV prądu stałego
Parametr techniczny:
| Nom. Przekrój przewodu |
Nr żyły/śr. Dyrygent |
Grubość izolacji |
Grubość osłony |
Około. OD |
Około.Waga |
Maks. Rezystancja DC przewodnika (20 ℃) |
Testowanie napięcia AC |
Aktualna ocena |
| mm2 |
szt./mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5 min |
W powietrzu (A) |
W glebie(A) |
| 1 × 25 |
7/2.14 |
2.5 |
1,5 |
18.0 |
619 |
0,727 |
12,5 |
135 |
150 |
| 1 × 35 |
7/2,52 |
2.5 |
1,5 |
19.0 |
737 |
0,524 |
12,5 |
165 |
180 |
| 1×50 |
10/2,52 |
2.5 |
1.6 |
20.0 |
901 |
0,387 |
12,5 |
200 |
215 |
| 1 × 70 |
14/2,52 |
2.5 |
1.6 |
22.0 |
1128 |
0,268 |
12,5 |
250 |
265 |
| 1 × 95 |
19/2,52 |
2.5 |
1.7 |
23.0 |
1391 |
0,193 |
12,5 |
305 |
315 |
| 1 × 120 |
24/2,52 |
2.5 |
1.8 |
25,0 |
1655 |
0,153 |
12,5 |
355 |
360 |
| 1×150 |
30/2,52 |
2.5 |
1.8 |
26,0 |
1961 |
0,124 |
12,5 |
405 |
405 |
| 1 × 185 |
37/2,52 |
2.5 |
1.9 |
28,0 |
2334 |
0,0991 |
12,5 |
465 |
455 |
| 1 × 240 |
48/2,52 |
2.6 |
1.9 |
30,0 |
2904 |
0,0754 |
12,5 |
550 |
530 |
| 1 × 300 |
61/2,52 |
2.8 |
2.0 |
33,0 |
3547 |
0,0601 |
12,5 |
635 |
595 |
| 1 × 400 |
61/2,97 |
3.0 |
2.2 |
37,0 |
4572 |
0,0470 |
12,5 |
745 |
680 |
| 1 × 500 |
61/3,23 |
3.2 |
2.3 |
41,0 |
5630 |
0,0366 |
12,5 |
855 |
765 |
| 1 × 630 |
61/3,50 |
3.2 |
2.4 |
45,0 |
6922 |
0,0283 |
12,5 |
980 |
860 |
| 1 × 800 |
91/3,20 |
3.2 |
2.5 |
50,0 |
8252 |
0,0221 |
12,5 |
1130 |
950 |
| 1 × 1000 |
91/3,75 |
3.2 |
2.6 |
54,8 |
10548 |
0,0176 |
12,5 |
1240 |
1040 |
| 3×25 |
7/2.14 |
2.5 |
2.1 |
37,0 |
1858 |
0,727 |
12,5 |
120 |
125 |
| 3×35 |
7/2,52 |
2.5 |
2.2 |
39,0 |
2244 |
0,524 |
12,5 |
145 |
155 |
| 3×50 |
10/2,52 |
2.5 |
2.3 |
40,0 |
2767 |
0,387 |
12,5 |
175 |
180 |
| 3×70 |
14/2,52 |
2.5 |
2.4 |
45,0 |
3494 |
0,268 |
12,5 |
215 |
220 |
| 3 × 95 |
19/2,52 |
2.5 |
2.5 |
48,0 |
4334 |
0,193 |
12,5 |
265 |
265 |
| 3×120 |
24/2,52 |
2.5 |
2.6 |
51,0 |
5181 |
0,153 |
12,5 |
305 |
300 |
| 3×150 |
30/2,52 |
2.5 |
2.7 |
54,0 |
6154 |
0,124 |
12,5 |
345 |
340 |
| 3×185 |
37/2,52 |
2.5 |
2.9 |
58,0 |
7334 |
0,0991 |
12,5 |
400 |
380 |
| 3×240 |
48/2,52 |
2.6 |
3.0 |
63,0 |
9146 |
0,0754 |
12,5 |
470 |
435 |
| 3×300 |
61/2,52 |
2.8 |
3.2 |
69,0 |
11176 |
0,0601 |
12,5 |
535 |
485 |
| 3 × 400 |
61/2,97 |
3.0 |
3.5 |
77,0 |
14379 |
0,0470 |
12,5 |
620 |
520 |
Pakowanie i wysyłka:Jesteśmy w stanie dotrzymać najbardziej rygorystycznych harmonogramów dostaw zgodnie z każdym zamówieniem. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ jakiekolwiek opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel dostarczany jest w drewnianych szpulach, pudełkach z tektury falistej i zwojach. Końcówki kabli są uszczelnione taśmą samoprzylepną BOPP i niehigroskopijnymi zatyczkami uszczelniającymi, które chronią końcówki kabli przed wilgocią. Wymagane oznakowanie należy wydrukować przy użyciu materiału odpornego na warunki atmosferyczne na zewnątrz bębna, zgodnie z wymaganiami klienta.
