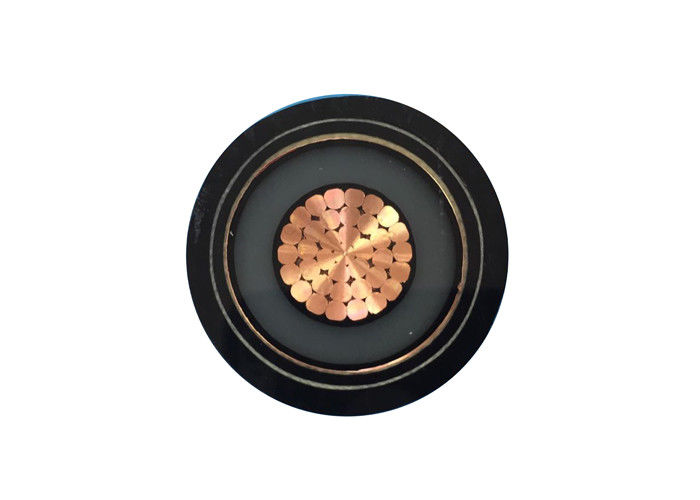

Profesjonalny izolowany kabel XLPE z pojedynczym rdzeniem 12,7 / 22kV napięcie nominalne N2XSY
Wnioski: XLPE Kabel izolowany jest używany jako linia dystrybucji i przesyłu energii przy napięciu nominalnym
12/20 kV lub 12,7/22 kV
Budowa:
| Kierowca |
Przewodnik miedziany zgodnie z IEC 60228, klasa 2 |
| Przewodnik okrągły lub o kształcie |
| Izolacja |
XLPE (Cross-Linked Polyethylene) o temperaturze 90°C, wiele kolorów opcjonalnie |
| Ekran metalowy opcjonalny |
Płyty z taśmy miedzianej lub z drutów miedzianych, opcjonalne |
| Włócznia |
PVC lub FR-PVC typu ST2 do IEC 60502, czarny lub czerwony lub dostosowanie |
Porady dotyczące zamawiania
Napęd nominalny
Standardy stosowania: IEC/BS/UL/GB
Liczba rdzeni
Wielkość i konstrukcja przewodnika
Rodzaj izolacji
W przypadku pancerza, rodzaj pancerza i materiał
Wymóg pokrycia
Długość kabla i wymagania dotyczące opakowania
Inne wymagania
Dane techniczne:Napęd nominalny 12/20kV lub 12,7/22kV
Maksymalna temperatura przewodnika: w warunkach normalnych (90°C), awaryjnych (130°C) lub zwarcia nie dłużej niż 5 s (250°C).
Min. Temperatura otoczenia 0 oC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 20 x kabli O.D. dla pojedynczego rdzenia bez pancerza
15 x kabli O.D. dla wielojadrowych bez pancerza
15 x kabli O.D. dla pojedynczego rdzenia z pancerzem
12 x kabli O.D. dla wielojądrowych z pancerzem
Standardy:Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne normy, takie jak BS, DIN, VDE i ICEA na żądanie
Instalacja
1Temperatura instalacji nie powinna przekraczać 20°C. Jeżeli temperatura otoczenia jest niższa niż 0°C, kabel należy podgrzać.
2. promienie zgięcia kabla nie powinno być mniejsze niż 8 razy.
Parametry techniczne:
| Nazwa przekroju poprzecznego przewodnika |
Numer włókien konduktoru |
Grubość izolacji |
Gęstość obudowy |
Przybliżenie. |
Przybliżona waga |
Max. D.C. Opór przewodnika (20 °C) |
Próbkowanie napięcia AC |
Obecny rating |
| mm2 |
PC/mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
W powietrzu (A) |
W glebie ((A) |
| 1 × 35 |
7/2.52 |
5.5 |
1.9 |
25 |
979 |
0.524 |
42 |
170 |
180 |
| 1 × 50 |
10/2.52 |
5.5 |
1.9 |
27 |
1155 |
0.387 |
42 |
205 |
215 |
| 1 × 70 |
14/2.52 |
5.5 |
2 |
28 |
1393 |
0.268 |
42 |
260 |
265 |
| 1 × 95 |
19/2.52 |
5.5 |
2 |
30 |
1681 |
0.193 |
42 |
315 |
315 |
| 1 × 120 |
24 godziny na dobę.52 |
5.5 |
2 |
32 |
1979 |
0.153 |
42 |
360 |
360 |
| 1 × 150 |
30/2.52 |
5.5 |
2.1 |
33 |
2301 |
0.124 |
42 |
410 |
405 |
| 1 × 185 |
37/2.52 |
5.5 |
2.2 |
35 |
2718 |
0.0991 |
42 |
470 |
455 |
| 1 × 240 |
48/2.52 |
5.5 |
2.2 |
37 |
3302 |
0.0754 |
42 |
555 |
530 |
| 1 × 300 |
61/2.52 |
5.5 |
2.3 |
39 |
3941 |
0.0601 |
42 |
640 |
595 |
| 1 × 400 |
61/2.97 |
5.5 |
2.4 |
43 |
4931 |
0.047 |
42 |
745 |
680 |
| 1 × 500 |
61/3.23 |
5.5 |
2.5 |
47 |
5956 |
0.0366 |
42 |
885 |
765 |
| 1 × 630 |
61/3.50 |
5.5 |
2.6 |
51 |
7769 |
0.0283 |
42 |
980 |
860 |
| 1 × 800 |
91/3.20 |
5.5 |
2.8 |
55 |
8945 |
0.0221 |
42 |
1100 |
950 |
| 1 × 1000 |
91/3.75 |
5.5 |
2.9 |
61 |
10918 |
0.0176 |
42 |
1230 |
1040 |
| 3 × 35 |
7/2.52 |
5.5 |
2.7 |
53 |
3348 |
0.524 |
42 |
140 |
155 |
| 3 × 50 |
10/2.52 |
5.5 |
2.9 |
55 |
3904 |
0.387 |
42 |
165 |
180 |
| 3 × 70 |
14/2.52 |
5.5 |
2.9 |
59 |
4623 |
0.268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
3 |
62 |
5593 |
0.193 |
42 |
255 |
265 |
| 3 × 120 |
24 godziny na dobę.52 |
5.5 |
3.1 |
66 |
6495 |
0.153 |
42 |
290 |
300 |
| 3 × 150 |
30/2.52 |
5.5 |
3.2 |
69 |
7637 |
0.124 |
42 |
330 |
340 |
| 3 × 185 |
37/2.52 |
5.5 |
3.4 |
72 |
8803 |
0.0991 |
42 |
435 |
380 |
| 3 × 240 |
48/2.52 |
5.5 |
3.5 |
77 |
10729 |
0.0754 |
42 |
495 |
435 |
| 3 × 300 |
61/2.52 |
5.5 |
3.7 |
82 |
12723 |
0.0601 |
42 |
565 |
485 |
| 3 × 400 |
61/2.97 |
5.5 |
3.9 |
90 |
16207 |
0.047 |
42 |
640 |
520 |
Opakowanie i wysyłka:Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy według zamówienia.Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, skrzynkach falistych i cewkach.Wymagany oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna zgodnie z wymaganiami klienta..
