Izolowany kabel PVC Xlpe o średnicy 50 mm2 do dystrybucji energii / linii przesyłowej
Aplikacje: Kabel izolowany XLPE służy jako linia dystrybucyjna i przesyłowa przy napięciu znamionowym 0,6 / 1KV.

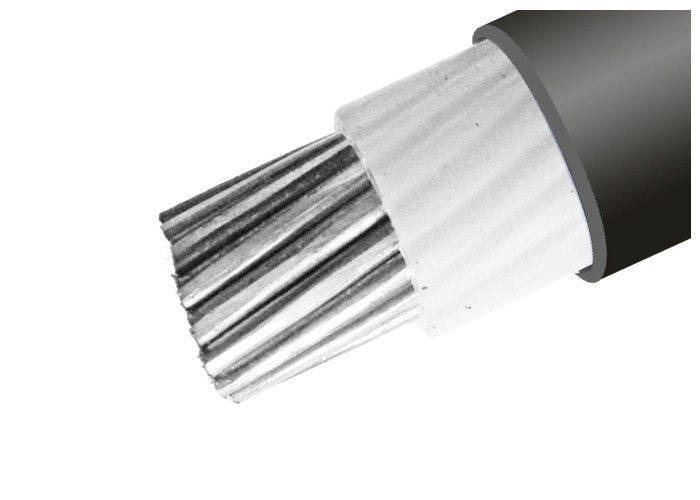

Budowa:
| Dyrygent |
Przewodnik aluminiowy zgodny z IEC 60228, klasa 2 |
| Przewodnik okrągły lub kształtowy |
| Izolacja |
XLPE (polietylen usieciowany) o temperaturze 90 ℃, wiele kolorów opcjonalnie |
| Opcjonalny ekran metaliczny |
Opcjonalnie taśma miedziana lub oplot z drutów miedzianych |
| Osłona |
PVC lub FR-PVC typ ST2 zgodnie z IEC 60502, czarny lub czerwony lub na zamówienie |
Porady dotyczące zamawiania
Napięcie znamionowe
Norma zastosowania: IEC/BS/UL/GB
Liczba rdzeni
Rozmiar i konstrukcja przewodnika
Rodzaj izolacji
Opancerzony lub nieopancerzony. Jeśli zbroja, typ i materiał zbroi
Wymóg osłony
Długość kabla i wymagania dotyczące pakowania
Inne wymagania
Dane techniczne:Napięcie znamionowe: niskie napięcie 0,6/1 kV
Maksymalna temperatura przewodu: w warunkach normalnych (90 ℃), awaryjnych (130 ℃) lub zwarciowych nie dłużej niż 5 s (250 ℃).
Min. Temperatura otoczenia 0 OC, po montażu i tylko wtedy, gdy kabel jest w ustalonej pozycji
Min. Promień gięcia: 20 x średnica zewnętrzna kabla dla pojedynczego rdzenia bez pancerza
15 x średnica zewnętrzna kabla dla wielu rdzeni bez pancerza
15 x średnica zewnętrzna kabla dla pojedynczego rdzenia ze zbroją
12 x średnica zewnętrzna kabla dla wielu rdzeni ze zbroją
Standardy:Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne normy, takie jak BS, DIN, VDE i ICEA na żądanie
Instalacja
1. Temperatura instalacji nie powinna przekraczać 20 ℃. Jeśli temperatura otoczenia jest niższa niż 0 ℃, kabel należy wstępnie podgrzać.
2. Promień gięcia kabla nie powinien być mniejszy niż 8 razy.
3. Po zamontowaniu kabel należy poddać próbie napięciowej przez 15 min. 3,5 kV prądu stałego
Parametr techniczny:
| Nom. Przekrój przewodu |
Grubość izolacji |
Grubość osłony |
Około. OD |
Około. Waga |
Maks. Rezystancja DC przewodnika (20 ℃) |
Testowanie napięcia AC |
Aktualna ocena |
| mm2 |
mm |
mm |
mm |
kg/km |
Ω/km |
kV/5 min |
W powietrzu (A) |
W glebie(A) |
| 1×50 |
1,0 |
1,5 |
13 |
245 |
0,641 |
3.5 |
170 |
180 |
| 3×50 |
1,0 |
2.0 |
27 |
730 |
0,641 |
3.5 |
130 |
140 |
| 4×50 |
1,0 |
2.0 |
28 |
907 |
0,641 |
3.5 |
130 |
140 |
| 3×50+1×25 |
1,0 |
2.0 |
28 |
816 |
0,641 |
3.5 |
130 |
140 |
Pakowanie i wysyłka:Jesteśmy w stanie dotrzymać najbardziej rygorystycznych harmonogramów dostaw zgodnie z każdym zamówieniem. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ jakiekolwiek opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel dostarczany jest w drewnianych szpulach, pudełkach z tektury falistej i zwojach. Końcówki kabli są uszczelnione taśmą samoprzylepną BOPP i niehigroskopijnymi zatyczkami uszczelniającymi, które chronią końcówki kabli przed wilgocią. Wymagane oznakowanie należy wydrukować przy użyciu materiału odpornego na warunki atmosferyczne na zewnątrz bębna, zgodnie z wymaganiami klienta.
