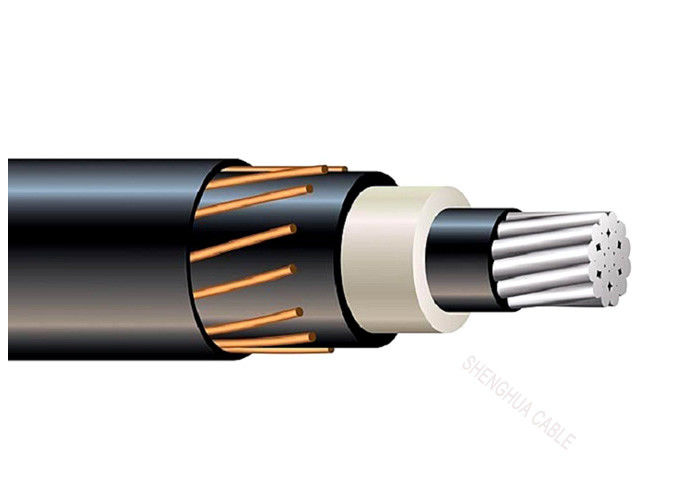

Kabel zasilający SN 26/35 kV CU/XLPE/CWS/PVC z rdzeniem z drutu miedzianego lub trójżyłowym
Aplikacje: Kabel izolowany XLPE służy jako linia dystrybucyjna i przesyłowa przy napięciu znamionowym 26/35 kV.
Budowa:
| Dyrygent |
Przewodnik miedziany zgodnie z IEC 60228, klasa 2 |
| Przewodnik okrągły lub kształtowy |
| Elastyczny przewodnik (klasa 5) opcjonalny. |
| Izolacja |
XLPE (polietylen usieciowany) o temperaturze 90 ℃, wiele kolorów opcjonalnie |
| Opcjonalny ekran metaliczny |
Opcjonalnie taśma miedziana lub oplot z drutów miedzianych |
| Osłona |
PVC lub FR-PVC typ ST2 zgodnie z IEC 60502, czarny lub czerwony lub na zamówienie |
Porady dotyczące zamawiania
Napięcie znamionowe
Norma zastosowania: IEC/BS/UL/GB
Liczba rdzeni
Rozmiar i konstrukcja przewodnika
Rodzaj izolacji
Opancerzony lub nieopancerzony. Jeśli zbroja, typ i materiał zbroi
Wymóg osłony
Długość kabla i wymagania dotyczące pakowania
Inne wymagania
Dane techniczne:Napięcie znamionowe: średnie napięcie 26/35 kV
Maksymalna temperatura przewodu: w warunkach normalnych (90 ℃), awaryjnych (130 ℃) lub zwarciowych nie dłużej niż 5 s (250 ℃).
Min. Temperatura otoczenia 0 OC, po montażu i tylko wtedy, gdy kabel jest w ustalonej pozycji
Min. Promień gięcia: 20 x średnica zewnętrzna kabla dla pojedynczego rdzenia bez pancerza
15 x średnica zewnętrzna kabla dla wielu rdzeni bez pancerza
15 x średnica zewnętrzna kabla dla pojedynczego rdzenia ze zbroją
12 x średnica zewnętrzna kabla dla wielu rdzeni ze zbroją
Standardy:Międzynarodowe: IEC 60502-2, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne normy, takie jak BS, DIN, VDE i ICEA na żądanie
Parametr techniczny:
| Nom. Przekrój przewodu |
Nr żyły/śr. Dyrygent |
Grubość izolacji |
Grubość osłony |
Około. OD |
Około.
Waga
|
Maks. Rezystancja DC przewodnika (20 ℃) |
Testowanie napięcia AC |
Aktualna ocena |
| mm2 |
szt./mm |
mm |
mm |
mm |
kg/km |
Ω/km |
kV/5 min |
W powietrzu (A) |
W glebie(A) |
| 1×50 |
10/2,52 |
10,5 |
2.2 |
39,0 |
1758 |
0,387 |
91 |
220 |
215 |
| 1 × 70 |
14/2,52 |
10,5 |
2.4 |
41,0 |
2038 |
0,268 |
91 |
270 |
265 |
| 1 × 95 |
19/2,52 |
10,5 |
2.4 |
42,0 |
2355 |
0,193 |
91 |
330 |
315 |
| 1 × 120 |
24/2,52 |
10,5 |
2.4 |
44,0 |
2666 |
0,153 |
91 |
375 |
360 |
| 1×150 |
30/2,52 |
10,5 |
2.5 |
45,0 |
3031 |
0,124 |
91 |
425 |
400 |
| 1 × 185 |
37/2,52 |
10,5 |
2.5 |
47,0 |
3427 |
0,0991 |
91 |
485 |
455 |
| 1 × 240 |
48/2,52 |
10,5 |
2.6 |
49,0 |
4070 |
0,0754 |
91 |
560 |
525 |
| 1 × 300 |
61/2,52 |
10,5 |
2.7 |
51,0 |
4748 |
0,0601 |
91 |
650 |
595 |
| 1 × 400 |
61/2,97 |
10,5 |
2.8 |
55,0 |
5801 |
0,0470 |
91 |
760 |
680 |
| 1 × 500 |
61/3,23 |
10,5 |
2.9 |
58,0 |
6623 |
0,0366 |
91 |
875 |
775 |
| 1 × 630 |
61/3,50 |
10,5 |
3 |
62,0 |
5211 |
0,0283 |
91 |
1000 |
875 |
| 1 × 800 |
91/3,20 |
10,5 |
3.1 |
68,0 |
10014 |
0,0221 |
91 |
1130 |
970 |
| 1 × 1000 |
91/3,75 |
10,5 |
3.3 |
72,0 |
12078 |
0,0176 |
91 |
1250 |
1060 |
| 3×50 |
10/2,52 |
10,5 |
3.7 |
81,0 |
6728 |
0,387 |
91 |
185 |
200 |
| 3×70 |
14/2,52 |
10,5 |
3.8 |
84,0 |
7581 |
0,268 |
91 |
230 |
250 |
| 3 × 95 |
19/2,52 |
10,5 |
3.9 |
88,0 |
8630 |
0,193 |
91 |
280 |
300 |
| 3×120 |
24/2,52 |
10,5 |
4,0 |
91,0 |
9688 |
0,153 |
91 |
310 |
330 |
| 3×150 |
30/2,52 |
10,5 |
4.1 |
95,0 |
11017 |
0,124 |
91 |
360 |
380 |
| 3×185 |
37/2,52 |
10,5 |
4.2 |
98,0 |
12390 |
0,0991 |
91 |
400 |
425 |
| 3×240 |
48/2,52 |
10,5 |
4.4 |
103,0 |
14427 |
0,0754 |
91 |
470 |
490 |
| 3×300 |
61/2,52 |
10,5 |
4,5 |
108,0 |
15940 |
0,0601 |
91 |
540 |
555 |
| 3 × 400 |
61/2,97 |
10,5 |
4.8 |
116,0 |
19346 |
0,0470 |
91 |
610 |
625 |
Pakowanie i wysyłka:Jesteśmy w stanie dotrzymać najbardziej rygorystycznych harmonogramów dostaw zgodnie z każdym zamówieniem. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ jakiekolwiek opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel dostarczany jest w drewnianych szpulach, pudełkach z tektury falistej i zwojach. Końcówki kabli są uszczelnione taśmą samoprzylepną BOPP i niehigroskopijnymi zatyczkami uszczelniającymi, które chronią końcówki kabli przed wilgocią. Wymagane oznakowanie należy wydrukować przy użyciu materiału odpornego na warunki atmosferyczne na zewnątrz bębna, zgodnie z wymaganiami klienta.
Zaangażowanie po serwisie: Shanghai Shenghua Cable (Grupa) kieruje się zasadą Shenghua „Dąż do najlepszego przedsiębiorstwa, wytwarzaj najlepszy produkt, zapewniaj najlepszą obsługę, ustanawiaj najlepszą markę”, kładzie nacisk na politykę jakości przede wszystkim, stara się osiągnąć wysoką jakość i zero wad towarów. Dlatego każdy klient mógł w pełni skorzystać z najwyższej jakości i bezbłędnej obsługi Shenghua Cable. Tymczasem przestrzegamy ducha Shenghua „Rób najlepiej, wzajemnie wygrywajcie”, pragniemy nawiązać długoterminowe i stabilne relacje z każdym klientem. Niniejszym gwarantujemy, że:
1. Klient jest Bogiem. Będziemy pielęgnować każdego klienta i każdą współpracę całym sercem.
2. Bezpłatna usługa przedsprzedażna. Dla każdego klienta przedstawimy najlepszą ofertę.
3. Dobra obsługa sprzedaży. Zapewnimy bezpłatną obsługę produktu, wskazówki dotyczące konserwacji i uruchomienie instalacji
doradztwo techniczne przy nawiązywaniu współpracy z klientami.
4. Przemyślana obsługa posprzedażna. Nasze produkty objęte są gwarancją PICC (Chińskiego Towarzystwa Ubezpieczeń Ludowych). Zrobimy to
zapewnić bezpłatną konserwację i debugowanie w ciągu 12 miesięcy po instalacji (z wyjątkiem niewłaściwego użycia).
5. Gwarantujemy rozwiązanie Twoich problemów w ciągu 24 godzin w Szanghaju i 72 godzin w innych dzielnicach.
6. Całodobowy serwis telefoniczny. Wyznaczymy profesjonalną osobę, która odpowie na Twoje pytanie w odpowiednim czasie.
Zawsze mocno wierzymy, że „Jakość to linia życia, obsługa to laissez-passer”, co sprawi, że będziemy bliżej i mocniej!
