Opis :

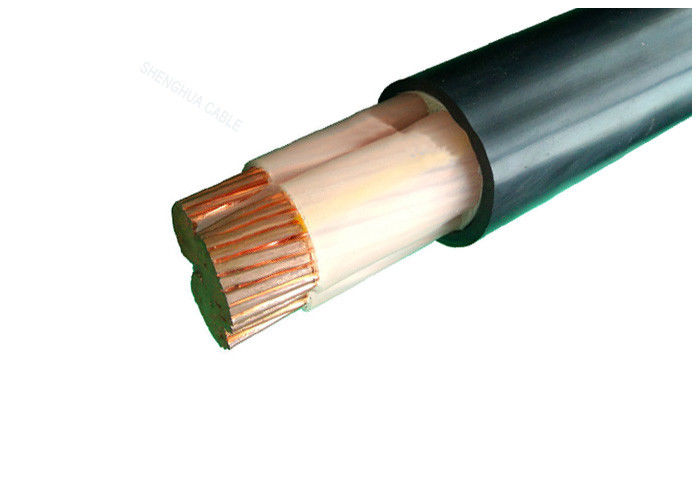

Izolowany kabel zasilający XLPE 0,6 / 1kv
CU / XLPE / PVC, IEC 60502
IEC 60502, IEC 60228, GB / T 12706.1-2008.
CE, CCC, KEMA. ISO. VDE
Konstrukcje
Przewodnik: Kompaktowy przewód miedziany, Cl.2 zgodnie z IEC 60228
Izolacja: XLPE (usieciowany polietylen) o temperaturze 90 ℃
Płaszcz: PVC typ ST 2 zgodnie z IEC 60502, czarny
Aplikacje
Do układania w pomieszczeniu i na zewnątrz. Może wytrzymać pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne. Układanie kabla jednożyłowego w kanałach magnetycznych jest niedozwolone.
Standardy
Międzynarodowe: IEC 60502, IEC 60228
Chiny: GB / T 12706.1-2008
Inne standardy, takie jak BS, DIN i ICEA na życzenie
Dane techniczne
Napięcie znamionowe: 0,6 / 1kV
Max. Temperatura przewodu: normalny (90 ℃), zwarcie nie więcej niż 5 s (160 ℃, gdy pole przekroju poniżej 300 mm 2 , 140 ℃, gdy pole przekroju powyżej 300 mm 2 )
Min. Temp. Otoczenia: Kabel należy podgrzać, jeśli temperatura otoczenia jest niższa niż 0 ℃
Min. Promień gięcia: kabel jednożyłowy 20 (d + D) ± 5%
Kabel wielożyłowy 15 (d + D) ± 5%
Certyfikaty
CE, RoHS, CCC, KEMA i inne na życzenie
Porady dotyczące zamawiania
Napięcie znamionowe
Standard aplikacji: IEC / BS / UL / GB
Liczba rdzeni
Rozmiar i konstrukcja przewodu
Rodzaj izolacji
Opancerzeni lub nieuzbrojeni. Jeśli zbroja, rodzaj i materiał zbroi
Wymagania dotyczące pochwy
Długość kabla i wymagania dotyczące opakowania
Inne wymagania
Specyfikacja techniczna:
| Nie m. Przekrój przewodu | Nici / średnica dyrygenta | Grubość izolacji | Grubość płaszcza | Około. OD | Około .Waga | Max. Rezystancja przewodu DC (20 ℃) | Testowanie napięcia przemiennego | Aktualna ocena | |
| mm 2 | szt / mm | mm | mm | Dolna granica (mm) | kg / km | Ω / km | kV / 5 min | W powietrzu (A) | Bezpośrednio w glebie (A) |
| 4 × 4 | 1 / 2,25 | 0,7 | 1.8 | 13,0 | 253 | 4,61 | 3.5 | 34 | 45 |
| 4 × 6 | 1 / 2,76 | 0,7 | 1.8 | 14,0 | 337 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7 / 1,38 | 0,7 | 1.8 | 17,0 | 501 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7 / 1,78 | 0,7 | 1.8 | 20,0 | 778 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7 / 2.14 | 0,9 | 1.8 | 23,0 | 1160 | 0,727 | 3.5 | 105 | 125 |
| 4 × 35 | 7 / 2,52 | 0,9 | 1.8 | 25 | 1554 | 0,524 | 3.5 | 125 | 155 |
| 4 × 50 | 10 / 2,52 | 1.0 | 1.8 | 23 | 2148 | 0,387 | 3.5 | 160 | 185 |
| 4 × 70 | 14 / 2,52 | 1.1 | 1.8 | 27 | 2928 | 0,268 | 3.5 | 200 | 225 |
| 4 × 95 | 19 / 2,52 | 1.1 | 1.9 | 31 | 3854 | 0,193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 / 2,52 | 1.2 | 2.0 | 33 | 4925 | 0,153 | 3.5 | 285 | 310 |
| 4 × 150 | 30 / 2,52 | 1.4 | 2.2 | 38 | 6238 | 0,124 | 3.5 | 325 | 345 |
| 4 × 185 | 37 / 2,52 | 1.6 | 2.3 | 42 | 7562 | 0,0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48 / 2,52 | 1.7 | 2.5 | 47 | 9836 | 0,0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61 / 2,52 | 1.8 | 2.6 | 52 | 12550 | 0,0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61 / 2,97 | 2.0 | 3.1 | 66 | 15929 | 0,0470 | 3.5 | 570 | 575 |
Pakowanie i wysyłka
Jesteśmy w stanie spełnić najsurowsze harmonogramy dostaw zgodnie z zamówieniem. Dotrzymywanie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel dostarczany jest w drewnianych szpulach, pudłach falistych i cewkach. Końce kabli są uszczelnione samoprzylepną taśmą BOPP i niehigroskopijnymi zaślepkami, aby chronić końce kabli przed wilgocią. Wymagane oznakowanie należy wydrukować na zewnętrznej stronie bębna materiałem odpornym na warunki atmosferyczne, zgodnie z wymaganiami klienta.
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
