Konduktor: | Aluminium | Izolacja: | PCV |
---|---|---|---|
Podanie: | Napowietrzne linie elektroenergetyczne | Napięcie znamionowe: | 0,6 / 1 KV |
Liczba rdzeni: | 4 | Kod: | ABC-AAC |
Napięcie: | 0,6 / 1KV |
Konduktor: | Przewodniki aluminiowe Wzmocnione stalą | Izolacja: | XLPE lub PVC, HDPE |
---|---|---|---|
Podanie: | Napowietrzne linie elektroenergetyczne | Napięcie znamionowe: | 0,6 / 1 KV |

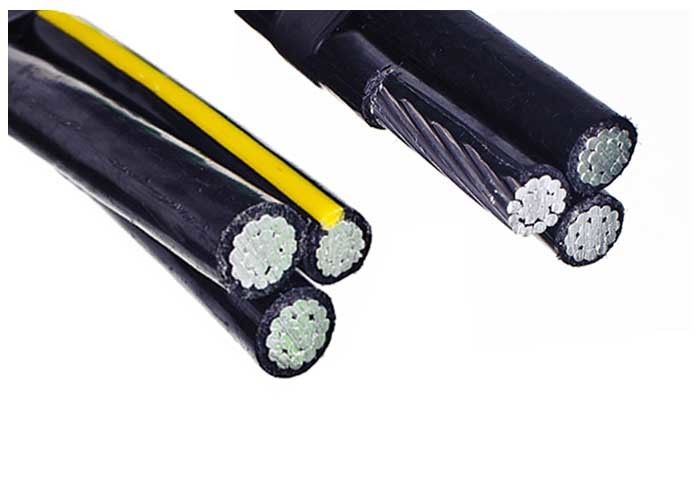

Kabel antenowy w izolacji PVC, kabel serwisowy Triplex
1. Aplikacje
Kable antenowe są w zasadzie kompromisową konstrukcją pomiędzy kablami zasilającymi a napowietrznymi przewodniki Kable ABC są szczególnie używane w obszarach, w których koszt sieci podziemnych jest kosztowny. Wiązki mogą zawierać jeden lub dwa dodatkowe przewodniki do publicznego para oświetlenia i sterowania.
2. Budowa
a) Faza - przewód fazowy powinien być przewodem aluminiowym w stanie H68 i zwartym drutem okrągłym.
Fazy neutralne należy wytłaczać z PVC jako izolacją.
3. Normy
TRIPLEX SERVICE DROP-ALUMINIUM CONDUCTOR
ASTM B-231, B-232 i B-399, ICEA S -76-474
Kryptonim | Przewodniki fazowe | Nagi naturalny | Waga | Ampacity | ||||||
Rozmiar i liczba | Izolacja | Nominalna Diamerer | Rozmiar i liczba | Znamionowa długość | XLPE | Aluminium | Całkowity | |||
Przewody | Grubość | Odsłonić | OD | |||||||
mm | mm | mm | Przewody | kg | kg / km | kg / km | kg / km | ZA | ||
Cerapus | 4 / 0–19 | 1,52 | 13.4 | 16,459 | 2 / 0-6 / 1 | 2404 | 192 | 787 | 1069 | 372 |
Nepatus | 4 / 0–19 | 2.03 | 13.4 | 17,475 | 2 / 0-6 / 1 | 2404 | 246 | 787 | 1121 | 372 |
Brzytwa | 4 / 0–7 | 1,52 | 13,3 | 16,307 | 4 / 0-6 / 1 | 3788 | 191 | 897 | 1226 | 372 |
Zuzara | 4 / 0–19 | 1,52 | 13.4 | 16,459 | 4 / 0-6 / 1 | 3788 | 192 | 897 | 1229 | 372 |
Alima | 4 / 0–19 | 2.03 | 13.4 | 17,475 | 4 / 0-6 / 1 | 3788 | 246 | 897 | 1281 | 372 |
Callista | 266,8–19 | 2.03 | 15.1 | 19.126 | 3 / 0-6 / 1 | 3003 | 280 | 994 | 1384 | 410 |
Dosinia | 266,8–19 | 2.03 | 15.1 | 19.126 | 268,8-18 / 1 | 3121 | 280 | 1133 | 1472 | 410 |
Cowry | 336,4–19 | 2.03 | 16,9 | 20,980 | 4 / 0-6 / 1 | 3788 | 320 | 1253 | 1713 | 506 |
Pijawka | 336,4–19 | 2.03 | 16,9 | 20,980 | 336,4–18 / 1 | 3937 | 320 | 1429 | 1823 | 506 |
