ABC 1KV Electrical Insulated Aerial Bundled Cable Without Street Lighting
  • ABC 1KV Electrical Insulated Aerial Bundled Cable Without Street Lighting
  • ABC 1KV Electrical Insulated Aerial Bundled Cable Without Street Lighting
ABC 1KV Electrical Insulated Aerial Bundled Cable Without Street Lighting

ABC 1KV Electrical Insulated Aerial Bundled Cable Without Street Lighting

Miejsce pochodzenia CHINY
Nazwa handlowa QINGDAO YICABLE CABLE
Orzecznictwo ASTM B-231,B232,B399, ICEA S-76-47
Szczegóły produktu
Przewodnik fazowy:
Aluminium
Neutralny lub posłaniec:
Przewód ze stopu aluminium i zagęszczona linka okrągła
Aplikacja:
Linie przesyłowe napowietrzne
Izolacja:
XLPE lub PCV
Woltaż:
0,6/1kV
Rdzenie:
3.4.5.6.
Podkreślić:

xlpe electrical cable

,

xlpe power cable

Warunki płatności i wysyłki
Minimalne zamówienie
500 mln
Cena
0.19-10.99USD/m
Szczegóły pakowania
Bęben drewniany / stalowy
Czas dostawy
15 dni
Zasady płatności
L/C, D/A, D/P, T/T
Opis produktu

0.6/1(1.2)kV AL/XLPE(PE) Wyizolowane

Kable powietrzne bez przewodnika oświetlenia ulicznego










Opis
Kable zestawowe powietrzne przeznaczone do przewodów rozdzielczych powietrznych mają izolowany neutralny przekaźnik wykonany z AAAC, nad którym zwinięty jest izolowany przewodnik fazy aluminiowej.Kable są znamionowane na 0.6/1(1.2) kV i zgodne z normą IEC60502.
Budowa

  1. /Konduktor:



a) Faza - przewodnik fazowy musi być wykonany z przewodnika aluminiowego w stanie H68 i mieć skompresowane, okrągłe strumienie.

b) Neutralny lub przesyłający - Neutralny lub przesyłający przewodnik musi być wykonany z przewodnika ze stopu aluminium i z węzłem okrągłym.

  1. Izolacja:


Fazowe, neutralne przewodniki są wytłaczane polietylenem (PE) jako izolacja.

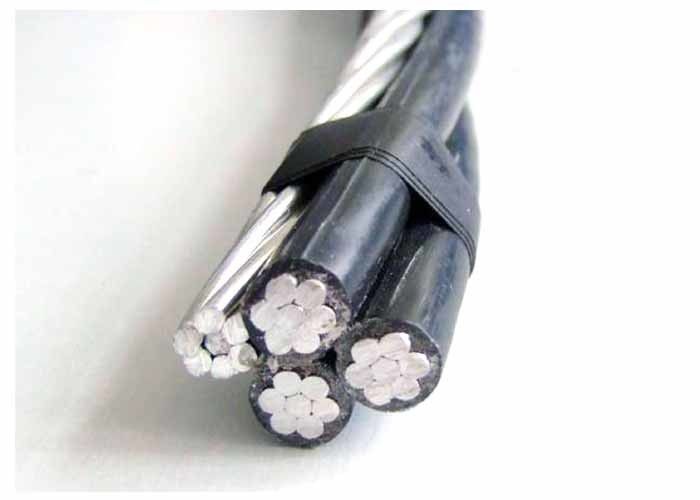

Electrical Insulated Aerial Bundled Cable Without Street Lighting Conductor

Wykaz szczegółów technicznych

Przewodnik fazowy
Nominalna powierzchnia przekroju poprzecznegomm216162535507095120150185
Liczba rdzeni 1333333333
Minimalna liczba przewodów 666661215153030
Główna grubość izolacjimm111.21.21.41.41.61.61.82.0
Średnica izolowanego rdzeniamm6.86.88.59.511.213.015.116.618.420.6
Maksymalny opór prądu stałego w temperaturze 20°Cohm/km1.911.911.200.8680.6410.4430.3200.2530.2060.164
Narysowany prąd przy cichym wietrze, otoczenieA616184104129167209246283332
temperatura=30°C
Temperatura przewodnika = 75°C
Przewodnik posłańca
Nominalna powierzchnia przekroju poprzecznegomm2252525253550707095120
Minimalna liczba przewodów 66666612121515
Główna grubość izolacjimm1.21.21.21.21.21.41.41.41.61.6
Średnica izolowanego rdzeniamm8.58.58.58.59.511.213.113.115.116.6
Maksymalny opór prądu stałego w temperaturze 20°Cohm/km1.3121.3121.3121.3120.9430.6930.4690.4690.3490.273
Obliczone obciążenie przełomowekN6.46.46.46.48.912.118.018.024.230.8
Kabel ukończony
Przybliżona średnica całkowitamm15.319.023.225.630.034.940.644.149.254.9
Przybliżona masa kablakg/km1602904005006809201270151018702340
Długość opakowaniam/ bęben100010001000100010001000500500500500
