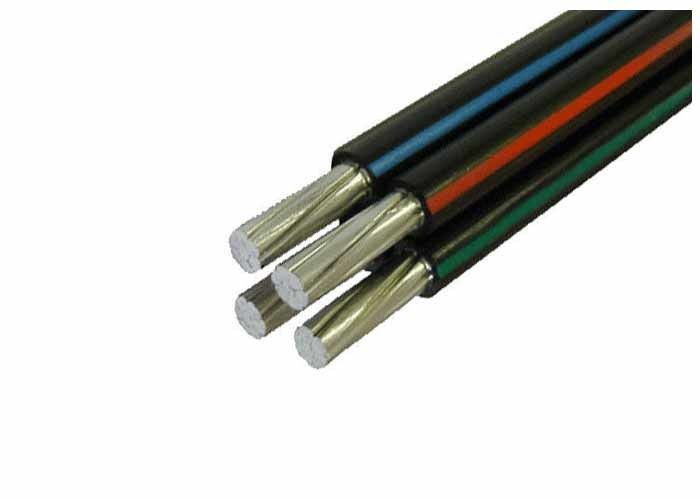

Kabel zestawiony w powietrzu, PE Kabel izolowany Przewodniki ze stopu aluminium
Opis
Kable zestawowe powietrzne przeznaczone do przewodów rozdzielczych powietrznych mają izolowany neutralny przekaźnik wykonany z AAAC, nad którym zwinięty jest izolowany przewodnik fazy aluminiowej.Kable są znamionowane na 0.6/1(1.2) kV i zgodne z normą IEC60502.
Budowa
- /Konduktor:
a) Faza - przewodnik fazowy musi być wykonany z przewodnika aluminiowego w stanie H68 i mieć skompresowane, okrągłe strumienie.
b) Neutralny lub przesyłający - Neutralny lub przesyłający przewodnik musi być wykonany z przewodnika ze stopu aluminium i z węzłem okrągłym.
- Izolacja:
Fazowe, neutralne przewodniki są wytłaczane polietylenem (PE) jako izolacja.
Wykaz szczegółów technicznych
| Przewodnik fazowy |
|
|
|
|
|
|
|
|
|
|
|
| Nominalna powierzchnia przekroju poprzecznego |
mm2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Liczba rdzeni |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Minimalna liczba przewodów |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Główna grubość izolacji |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Średnica izolowanego rdzenia |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Maksymalny opór prądu stałego w temperaturze 20°C |
ohm/km |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Narysowany prąd przy cichym wietrze, otoczenie |
A |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| temperatura=30°C |
| Temperatura przewodnika = 75°C |
|
|
|
|
|
|
|
|
|
|
|
| Przewodnik posłańca |
|
|
|
|
|
|
|
|
|
|
|
| Nominalna powierzchnia przekroju poprzecznego |
mm2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Minimalna liczba przewodów |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Główna grubość izolacji |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Średnica izolowanego rdzenia |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Maksymalny opór prądu stałego w temperaturze 20°C |
ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| Obliczone obciążenie przełomowe |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Kabel ukończony |
|
|
|
|
|
|
|
|
|
|
|
| Przybliżona średnica całkowita |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Przybliżona masa kabla |
kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Długość opakowania |
m/ bęben |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. ASTM, BS, NFC, IEC, DIN Standard
2. Wysoka wytrzymałość na rozciąganie (AAAC), która jest lepsza od stali;
3. Napęd znamionowy: 0,6/1KV lub 10 kV
4. Używane do przewodów przesyłowych energii powietrznej;
