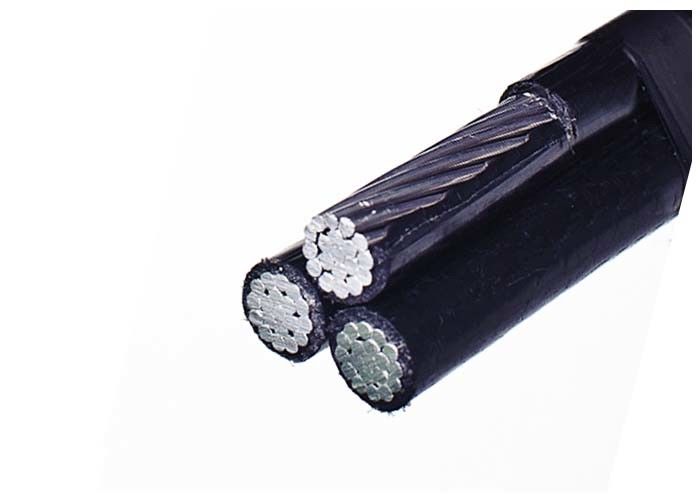

1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor
  • 1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor
  • 1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor
1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor

1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor

Miejsce pochodzenia CHINY
Nazwa handlowa QINGDAO YICABLE CABLE
Orzecznictwo IEC 60502
Szczegóły produktu
Przewodnik fazowy:
Aluminium
Neutralny przewód:
Stop aluminium
Izolacja:
PE
Liczba rdzeni:
5
Napięcie znamionowe:
0,6/1kV
Aplikacja:
Przesyłanie energii elektrycznej z anteny
Podkreślić:

xlpe power cable

,

cross linked polyethylene cable

Warunki płatności i wysyłki
Minimalne zamówienie
500m
Cena
0.10-30.99USD/m
Szczegóły pakowania
Bęben drewniany lub stalowy
Czas dostawy
10 dni
Zasady płatności
L/C, D/A, D/P, T/T
Możliwość Supply
500m
Opis produktu

Pięciożyłowy kabel napowietrzny z izolacją PE STANDARD NF C 33-209 NFA 2X









Budowa



  1. Dyrygent:



a) Faza — przewód fazowy powinien być wykonany z przewodu aluminiowego w stanie H68 i zagęszczonej skrętki okrągłej.



b) Neutralny lub komunikacyjny — Przewód neutralny lub komunikacyjny powinien być wykonany ze stopu aluminium i zagęszczonej skrętki okrągłej. c) Oświetlenie uliczne — Przewody oświetlenia ulicznego powinny być wykonane z aluminiowego przewodnika w stanie H68 i zagęszczonej skrętki okrągłej.



  1. Izolacja:



Przewody fazowe i neutralne powinny być wytłaczane z polietylenem (PE) jako izolacją.











Wykaz danych technicznych



Przewodnik fazowy
Nominalna powierzchnia przekroju mm² 25 35 50 70 95 120 150 185
Liczba rdzeni   3 3 3 3 3 3 3 3
Minimalna liczba przewodów   6 6 6 12 15 15 30 30
Nominalna grubość izolacji mm 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
Średnica izolowanego rdzenia mm 8,5 9,5 11.2 13,0 15.1 16.6 18.4 20.6
Maks. Rezystancja DC przy 20℃ om/km 1,20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Aktualna ocena przy spokojnym wietrze, w otoczeniu A 84 104 129 167 209 246 283 332
temperatura = 30 ℃
Temperatura przewodnika = 75 ℃
Konduktor posłańca
Nominalna powierzchnia przekroju mm² 25 25 35 50 70 70 95 120
Minimalna liczba przewodów   6 6 6 6 12 12 15 15
Nominalna grubość izolacji mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Średnica izolowanego rdzenia mm 8,5 8,5 9,5 11.2 13.1 13.1 15.1 16.6
Maks. Rezystancja DC przy 20℃ om/km 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
Obliczone obciążenie niszczące kN 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
Konduktor oświetlenia ulicznego
Nominalna powierzchnia przekroju mm² 25 25 35 50 70 70 95 120
Minimalna liczba przewodów   6 6 6 6 12 12 15 15
Nominalna grubość izolacji mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Średnica izolowanego rdzenia mm 8,5 8,5 9,5 11.2 13.1 13.1 15.1 16.6
Maks. Rezystancja DC przy 20℃ om/km 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
Gotowy kabel
Około. średnica całkowita mm 23.2 25.6 30,0 34,9 40,6 44.1 49.2 54,9
Około. waga kabla kg/km 470 560 740 980 1330 1580 1940 2410
Długość pakowania m/bęben 1000 1000 1000 1000 500 500 500 500











STANDARDOWA NF C 33-209



NFA 2X



  Fazy Neutralny/Posłaniec
    Linie dystrybucyjne   Pub. Oświetlenie

Typ kabla Liczba Liczba Średnie Opór Przewodnictwo Liczba Średnie Oceniono Opór
  rdzeń drut średnica przy 20℃ przy 30℃ rdzeń średnica Wytrzymałość przy 20℃

mm² mm² szt mm om/km A mm² mm kN om/km
2x16 2x16 7 4.6 1,91 93 - - - -
2x35 2x35 7 5.9 1,20 122 - - - -

2x35 2x35 7 6.9 0,868 129 - - - -
2x50 2x50 7 8.1 0,641 158 - - - -

4x16 4x16 7 4.6 1,91 83 - - - -
4x25 4x25 7 5.9 1,20 111 - - - -

4x35 4x35 7 6.9 0,868 131 - - - -
3x25+54,6 3x25 7 5.9 1,20 112 - 9.6 16.0 0,63
3x25+1x16+54,6 3x25 7 5.9 1,20 112 1x16 9.6 16.0 0,63
3x25+2x16+54,6 3x25 7 5.9 1,20 112 2x16 9.6 16.0 0,63
3x35+54,6 3x35 7 6.9 0,868 138 - 9.6 16.0 0,63
3x35+1x16+54,6 3x35 7 6.9 0,868 138 1x16 9.6 16.0 0,63
3x35+2x16+54,6 3x35 7 6.9 0,868 138 2x16 9.6 16.0 0,63
3x50+54,6 3x50 7 8.1 0,641 168 - 9.6 16.0 0,63

3x50+1x16+54,6 3x50 7 8.1 0,641 168 1x16 9.6 16.0 0,63
3x50+2x16+54,6 3x50 7 8.1 0,641 168 2x16 9.6 16.0 0,63

3x70+54,6 3x70 12 9.7 0,443 213 - 9.6 16.0 0,63
3x70+1x16+54,6 3x70 12 9.7 0,443 213 1x16 9.6 16.0 0,63
3x70+2x16+54,6 3x70 12 9.7 0,443 213 2x16 9.6 16.0 0,63
3x70+1x25+54,6 3x70 12 9.7 0,443 213 1x25 9.6 16.0 0,63
3x70+2x25+54,6 3x70 12 9.7 0,443 213 2x25 9.6 16.0 0,50
3x70+70 3x70 12 9.7 0,443 213 - 10.2 20.6 0,50
3x70+1x16+70 3x70 12 9.7 0,443 213 1x16 10.2 20.6 0,50
3x70+2x16+70 3x70 12 9.7 0,443 213 2x16 10.2 20.6 0,50
3x95+70 3x95 12 11,5 0,320 258 - 10.2 20.6 0,50
3x95+1x16+70 3x95 12 11,5 0,320 258 1x16 10.2 20.6 0,50
3x95+2x16+70 3x95 12 11,5 0,320 258 2x16 10.2 20.6 0,50
3x120+70 3x120 12 12.8 0,253 300 - 10.2 20.6 0,50
3x120+1x16+70 3x120 19 12.8 0,253 300 1x16 10.2 20.6 0,50
3x120+2x16+70 3x120 19 12.8 0,253 300 2x16 10.2 20.6 0,50
3x150+70 3x150 19 14,5 0,206 344 - 10.2 20.6 0,50
3x150+1x16+70 3x150 19 14,5 0,206 344 1x16 10.2 20.6 0,50
3x150+2x16+70 3x150 19 14,5 0,206 344 2x16 10.2 20.6 0,50
3x120+95 3x120 19 12.8 0,253 300 - 12.9 27,9 0,343
3x120+1x16+95 3x120 19 12.8 0,253 300 1x16 12.9 27,9 0,343
3x120+2x16+95 3x120 19 12.8 0,253 300 2x16 12.9 27,9 0,343
3x150+95 3x150 19 14,5 0,206 344 - 12.9 27,9 0,343
3x150+1x16+95 3x150 19 14,5 0,206 344 1x16 12.9 27,9 0,343
3x150+2x16+95 3x150 19 14,5 0,206 344 2x16 12.9 27,9 0,343





1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor 0
