Czterożyłowy, miedziany kabel zasilający w izolacji XLPE, niskonapięciowy 0,6/1 kV KEMA. Kabel elektryczny
Przewodnik: Kompaktowy przewód miedziany, kl. 2 zgodnie z IEC 60228
Izolacja: XLPE (usieciowany polietylen) o temperaturze 90 ℃
Powłoka zewnętrzna: PVC
KOD Oznaczenie:
YJ: Izolacja XLPE
V: Osłona z PCV
Aplikacje:
Nadaje się do stosowania w liniach elektroenergetycznych o napięciu znamionowym 0,6/1 KV. Kable te charakteryzują się niskimi stratami dielektrycznymi, stosowane są w pomieszczeniach zamkniętych, w kanałach kablowych, pod ziemią, w elektrowniach lub rozdzielniach, lokalnych zakładach energetycznych, zakładach przemysłowych, gdzie nie występuje ryzyko uszkodzeń mechanicznych.
Standardy:
Międzynarodowe: IEC 60502-1, IEC 60228
Chiny: GB/T 12706.1-2008
Niemcy: VDE 0276
Wielka Brytania: BS 7889
Dane techniczne:
Napięcie znamionowe: 0,6 / 1 kV
Maksymalna temperatura przewodu: poniżej normy (90 ℃), awaryjne (130 ℃) lub zwarcie nie dłuższe niż 5 s (250 ℃).
Min. Temperatura otoczenia 0 ℃, po instalacji i tylko wtedy, gdy kabel jest w ustalonej pozycji
Min. Promień gięcia: 12 x D
D: Średnica zewnętrzna kabla

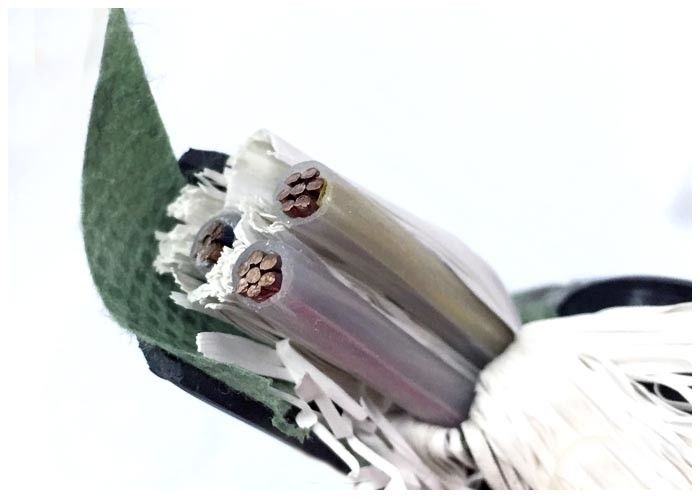

Budowa:
1. Przewód miedziany lity lub skręcony
2. Izolacja XLPE
3. Wypełniacz
4. Zewnętrzna osłona PVC
Certyfikaty:
CE, RoHS, CCC, KEMA i inne na życzenie
Dane techniczne
| Nom. Przekrój przewodu |
Grubość izolacji |
Grubość osłony |
Około. OD |
Około.
Waga |
Maks. Rezystancja DC przewodnika (20 ℃) |
Testowanie napięcia AC |
Aktualna ocena |
| mm |
(mm) |
(mm) |
(mm) |
kg/km |
Ω/km |
kV/5 min |
W powietrzu (A) |
W glebie(A) |
| 4 × 4 |
0,7 |
1.8 |
13,0 |
253 |
4,61 |
3.5 |
34 |
45 |
| 4 × 6 |
0,7 |
1.8 |
14,0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4 × 10 |
0,7 |
1.8 |
17.0 |
501 |
1,83 |
3.5 |
60 |
77 |
| 4×16 |
0,7 |
1.8 |
20.0 |
778 |
1,15 |
3.5 |
83 |
105 |
| 4×25 |
0,9 |
1.8 |
23.0 |
1160 |
0,727 |
3.5 |
105 |
125 |
| 4×35 |
0,9 |
1.8 |
25 |
1554 |
0,524 |
3.5 |
125 |
155 |
| 4x50 |
1,0 |
1.8 |
23 |
2148 |
0,387 |
3.5 |
160 |
185 |
| 4x70 |
1.1 |
1.8 |
27 |
2928 |
0,268 |
3.5 |
200 |
225 |
| 4×95 |
1.1 |
1.9 |
31 |
3854 |
0,193 |
3.5 |
245 |
270 |
| 4×120 |
1.2 |
2.0 |
33 |
4925 |
0,153 |
3.5 |
285 |
310 |
| 4×150 |
1.4 |
2.2 |
38 |
6238 |
0,124 |
3.5 |
325 |
345 |
| 4×185 |
1.6 |
2.3 |
42 |
7562 |
0,0991 |
3.5 |
375 |
390 |
| 4×240 |
1.7 |
2.5 |
47 |
9836 |
0,0754 |
3.5 |
440 |
450 |
| 4×300 |
1.8 |
2.6 |
52 |
12550 |
0,0601 |
3.5 |
505 |
515 |
| 4×400 |
2.0 |
3.1 |
66 |
15929 |
0,0470 |
3.5 |
570 |
575 |
