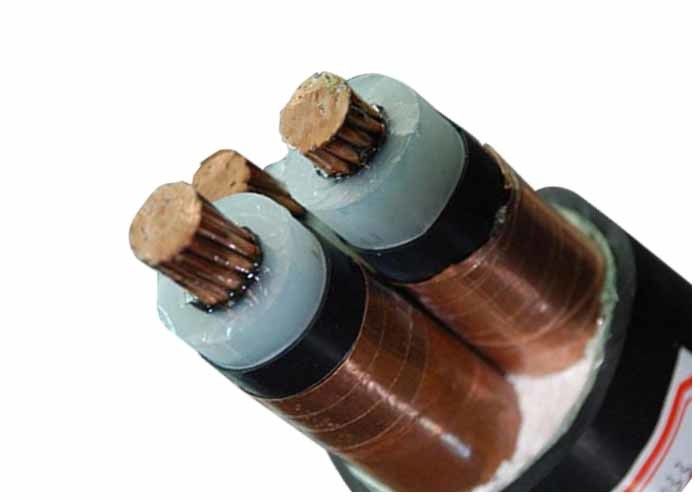

Izolowany kabel zasilający XLPE, trzyżyłowy z kablem zasilającym średniego napięcia z ekranem z taśmy miedzianej
Opis:
Izolowany elektryczny kabel zasilający 0,6/1 kv XLPE
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. ISO
Konstrukcje:
Przewodnik: Kompaktowy przewód miedziany, kl. 2 zgodnie z IEC 60228
Izolacja: XLPE (usieciowany polietylen) o temperaturze 90 ℃
Płaszcz: PVC typu ST2 zgodnie z IEC 60502, czarny
Notatka:Kolor izolacji zgodnie ze standardami lub wymaganiami klienta
Aplikacje:
Do układania wewnątrz i na zewnątrz. Wytrzymuje pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne. Niedopuszczalne jest układanie kabla jednożyłowego w kanałach magnetycznych.
Standardy:
Międzynarodowe: IEC 60502, IEC 60228
Chiny: GB/T 12706.1-2008
Inne standardy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne:
Napięcie znamionowe: 0,6/1kV
Maks. Temperatura przewodu: normalna (90 ℃), zwarcie nie dłuższe niż 5 s (160 ℃ przy przekroju
poniżej 300 mm2, 140 ℃, gdy powierzchnia przekroju przekracza 300 mm2)
Min. Temperatura otoczenia: Kabel należy wstępnie podgrzać, jeśli temperatura otoczenia jest niższa niż 0 ℃
Min. Promień zgięcia: kabel jednożyłowy 20(d+D)±5%
Kabel wielożyłowy 15(d+D)±5%
Certyfikaty:
CE, RoHS, CCC, KEMA i inne na życzenie
Dane techniczne:
| Nom. Przekrój przewodu |
Grubość izolacji |
Grubość osłony |
Około. OD |
Około.Waga |
Maks. Rezystancja DC przewodnika (20 ℃) |
Testowanie napięcia AC |
Aktualna ocena |
| mm2 |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5 min |
W powietrzu (A) |
W glebie(A) |
| 1 × 25 |
3.4 |
2 |
20.0 |
598 |
0,727 |
21 |
140 |
150 |
| 1 × 35 |
3.4 |
2 |
22.0 |
719 |
0,524 |
21 |
175 |
180 |
| 1×50 |
3.4 |
2 |
23.0 |
884 |
0,387 |
21 |
205 |
215 |
| 1 × 70 |
3.4 |
2 |
24.0 |
1097 |
0,268 |
21 |
260 |
265 |
| 1 × 95 |
3.4 |
2 |
26,0 |
1378 |
0,193 |
21 |
315 |
315 |
| 1 × 120 |
3.4 |
2 |
28,0 |
1658 |
0,153 |
21 |
365 |
360 |
| 1×150 |
3.4 |
2 |
30,0 |
1967 |
0,124 |
21 |
415 |
405 |
| 1 × 185 |
3.4 |
2 |
31,0 |
2335 |
0,0991 |
21 |
475 |
455 |
| 1 × 240 |
3.4 |
2 |
34,0 |
2908 |
0,0754 |
21 |
565 |
530 |
| 1 × 300 |
3.4 |
2 |
36,0 |
3507 |
0,0601 |
21 |
645 |
595 |
| 1 × 400 |
3.4 |
2.5 |
39,0 |
4503 |
0,0470 |
21 |
750 |
680 |
| 1 × 500 |
3.4 |
2.5 |
42,0 |
5479 |
0,0366 |
21 |
865 |
765 |
| 1 × 630 |
3.4 |
2.5 |
48,0 |
6952 |
0,0283 |
21 |
990 |
860 |
| 1 × 800 |
3.4 |
2.6 |
52,0 |
7120 |
0,0221 |
21 |
1140 |
950 |
| 1 × 1000 |
3.4 |
2.8 |
57,0 |
10500 |
0,0176 |
21 |
1250 |
1040 |
| 3×25 |
3.4 |
2.3 |
41,0 |
895 |
0,727 |
21 |
120 |
125 |
| 3×35 |
3.4 |
2.4 |
44,0 |
2293 |
0,524 |
21 |
145 |
155 |
| 3×50 |
3.4 |
2.5 |
46,0 |
2812 |
0,387 |
21 |
175 |
180 |
| 3×70 |
3.4 |
2.6 |
50,0 |
3508 |
0,268 |
21 |
220 |
220 |
| 3 × 95 |
3.4 |
2.7 |
53,0 |
4402 |
0,193 |
21 |
265 |
265 |
| 3×120 |
3.4 |
2.8 |
56,0 |
5319 |
0,153 |
21 |
305 |
300 |
| 3×150 |
3.4 |
2.9 |
59,0 |
6309 |
0,124 |
21 |
350 |
340 |
| 3×185 |
3.4 |
3.0 |
62,0 |
7319 |
0,0991 |
21 |
395 |
380 |
| 3×240 |
3.4 |
3.2 |
68,0 |
9218 |
0,0754 |
21 |
470 |
435 |
| 3×300 |
3.4 |
3.4 |
72,0 |
11159 |
0,0601 |
21 |
535 |
485 |
| 3 × 400 |
3.4 |
3.6 |
81,0 |
15107 |
0,0470 |
21 |
610 |
520 |
