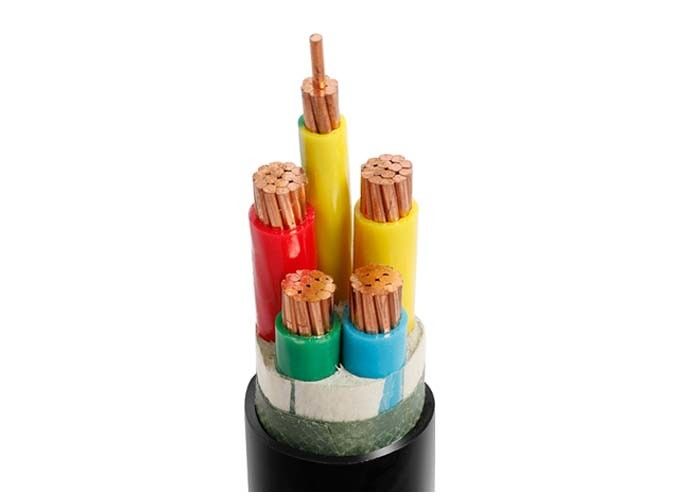

Niskonapięciowy, wielożyłowy, miedziany, izolowany kabel zasilający XLPE NN z certyfikatami
Aplikacje: Kabel izolowany XLPE służy jako linia dystrybucyjna i przesyłowa przy napięciu znamionowym 0,6 / 1KV.
Budowa:
| Dyrygent |
Przewodnik miedziany zgodnie z IEC 60228, klasa 2 |
| Przewodnik okrągły lub kształtowy |
| Elastyczny przewodnik (klasa 5) opcjonalny. |
| Izolacja |
XLPE (polietylen usieciowany) o temperaturze 90 ℃, wiele kolorów opcjonalnie |
| Opcjonalny ekran metaliczny |
Opcjonalnie taśma miedziana lub oplot z drutów miedzianych |
| Osłona |
PVC lub FR-PVC typ ST2 zgodnie z IEC 60502, czarny lub czerwony lub na zamówienie |
Porady dotyczące zamawiania
Napięcie znamionowe
Norma zastosowania: IEC/BS/UL/GB
Liczba rdzeni i oznaczenie żył kabla
Rozmiar i konstrukcja przewodnika
Rodzaj izolacji
Opancerzony lub nieopancerzony. Jeśli zbroja, typ i materiał zbroi
Wymóg osłony
Długość kabla i wymagania dotyczące pakowania
Inne wymagania
Dane techniczne:Napięcie znamionowe: niskie napięcie 0,6/1 kV
Maksymalna temperatura przewodu: w warunkach normalnych (90 ℃), awaryjnych (130 ℃) lub zwarciowych nie dłużej niż 5 s (250 ℃).
Min. Temperatura otoczenia 0 OC, po montażu i tylko wtedy, gdy kabel jest w ustalonej pozycji
Min. Promień gięcia: 20 x średnica zewnętrzna kabla dla pojedynczego rdzenia bez pancerza
15 x średnica zewnętrzna kabla dla wielu rdzeni bez pancerza
15 x średnica zewnętrzna kabla dla pojedynczego rdzenia ze zbroją
12 x średnica zewnętrzna kabla dla wielu rdzeni ze zbroją
Standardy:Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne normy, takie jak BS, DIN, VDE i ICEA na żądanie
Instalacja
1. Temperatura instalacji nie powinna przekraczać 20 ℃. Jeśli temperatura otoczenia jest niższa niż 0 ℃, kabel należy wstępnie podgrzać.
2. Promień gięcia kabla nie powinien być mniejszy niż 8 razy.
3. Po zamontowaniu kabel należy poddać próbie napięciowej przez 15 minut. 3,5 kV prądu stałego
Parametr techniczny:
Arkusz danych czterożyłowego kabla zasilającego
| Nom. Przekrój przewodu |
Grubość izolacji |
Grubość osłony |
Około. OD |
Około.
Waga |
Maks. Rezystancja DC przewodnika (20 ℃) |
Testowanie napięcia AC |
Aktualna ocena |
| 4 × 4 |
0,7 |
1.8 |
13,0 |
253 |
4,61 |
3.5 |
34 |
45 |
| 4 × 6 |
0,7 |
1.8 |
14,0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4 × 10 |
0,7 |
1.8 |
17.0 |
501 |
1,83 |
3.5 |
60 |
77 |
| 4×16 |
0,7 |
1.8 |
20.0 |
778 |
1,15 |
3.5 |
83 |
105 |
| 4×25 |
0,9 |
1.8 |
23.0 |
1160 |
0,727 |
3.5 |
105 |
125 |
| 4×35 |
0,9 |
1.8 |
25 |
1554 |
0,524 |
3.5 |
125 |
155 |
| 4×50 |
1,0 |
1.8 |
23 |
2148 |
0,387 |
3.5 |
160 |
185 |
| 4x70 |
1.1 |
1.8 |
27 |
2928 |
0,268 |
3.5 |
200 |
225 |
| 4×95 |
1.1 |
1.9 |
31 |
3854 |
0,193 |
3.5 |
245 |
270 |
| 4×120 |
1.2 |
2.0 |
33 |
4925 |
0,153 |
3.5 |
285 |
310 |
| 4×150 |
1.4 |
2.2 |
38 |
6238 |
0,124 |
3.5 |
325 |
345 |
| 4×185 |
1.6 |
2.3 |
42 |
7562 |
0,0991 |
3.5 |
375 |
390 |
| 4×240 |
1.7 |
2.5 |
47 |
9836 |
0,0754 |
3.5 |
440 |
450 |
| 4×300 |
1.8 |
2.6 |
52 |
12550 |
0,0601 |
3.5 |
505 |
515 |
| 4×400 |
2.0 |
3.1 |
66 |
15929 |
0,0470 |
3.5 |
570 |
575 |
|
Pakowanie i wysyłka:Jesteśmy w stanie dotrzymać najbardziej rygorystycznych harmonogramów dostaw zgodnie z każdym zamówieniem. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ jakiekolwiek opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel dostarczany jest w drewnianych szpulach, pudełkach z tektury falistej i zwojach. Końcówki kabli są uszczelnione taśmą samoprzylepną BOPP i niehigroskopijnymi zatyczkami uszczelniającymi, które chronią końcówki kabli przed wilgocią. Wymagane oznakowanie należy wydrukować przy użyciu materiału odpornego na warunki atmosferyczne na zewnątrz bębna, zgodnie z wymaganiami klienta.
Obsługa posprzedażna
My, Shanghai Shenghua Cable Group, specjalizujemy się w badaniach i rozwoju oraz produkcji kabli i przewodów. Przeszliśmy Międzynarodowy Certyfikat Systemu Jakości ISO9001:2008 (ZDHY), który obejmuje cały proces zarządzania przedsiębiorstwem. Wdrożono kompleksowy system kontroli jakości, aby zapewnić, że produkty spełniają międzynarodowe standardy. Naszą zasadą jest: Stworzenie najwyższej klasy przedsiębiorstwa, wysokiej klasy produktu, doskonałej obsługi i znanej marki. „Przestrzegaj zapewnienia jakości, mając na celu zawsze dostarczanie użytkownikom niezawodnych produktów” to nasze zaangażowanie w jakość. Produkty naszej firmy są ubezpieczone przez PICC (Chińskie Towarzystwo Ubezpieczeń Ludowych). Ponadto oferujemy szczegółowe gwarancje, jak poniżej:
1. Gwarantujemy, że dotrzymamy wymogów okresu gwarancyjnego określonego w umowie.
2. Będziemy produkowani zgodnie z tą specyfikacją, a Towary będą nowe, nieużywane, najnowsze lub aktualne modele. Po wybraniu będziemy dostarczać Towary ściśle według wymagań Umowy.
3. Gwarancja pozostaje ważna przez dwanaście (12) miesięcy od daty dostarczenia Towaru lub jakiejkolwiek jego części
w zależności od przypadku, zostały dostarczone i przyjęte w miejscu przeznaczenia
wskazanych w SCC lub przez osiemnaście (18) miesięcy od daty wysyłki z portu lub
miejsce załadunku w kraju pochodzenia, w zależności od tego, który okres kończy się wcześniej.
4. W okresie gwarancyjnym nabywca może zgłosić bezpośrednio producentowi w formie pisemnej lub za pośrednictwem agenta ewentualne problemy z jakością Towaru. Producent dokona naprawy lub wymiany w rozsądnym terminie i poniesie wszelkie związane z tym wydatki.
