Qingdao Yilan Cable Co., Ltd.
Wiadomość e-mail sales3@holdonecable.com Teren 86-- 19026815676
Do domu > produkty > Kabel izolowany XLPE >

Miejsce pochodzenia CHINY
Nazwa handlowa QINGDAO YICABLE CABLE
Orzecznictwo CE, RoHS, CCC, KEMA, BV
Szczegóły produktu
Nazwa produktu:
XLPE Izolacja elektryczna kabel zasilania
Nominalny obszar dyrygenta:
35mm2 do 500mm2
Napięcie testowe:
42 kV/ 5min.
Standard:
IEC 60502-2, IEC 60228, BS 6622, VDE 0276
Aplikacja:
Do układania wewnątrz lub na zewnątrz z rurką
Napięcie znamionowe:
12/20KV
Izolacja:
Izolacja XLPE
Pakowanie bębna:
Traktowany stalowy drewniany bęben z dobrą ochroną / Cały drewniany bęben lub cały metalowy bęben
Podkreślić:

xlpe electrical cable

,

cross linked polyethylene cable

Warunki płatności i wysyłki
Minimalne zamówienie
500m
Cena
Zbywalny
Szczegóły pakowania
drewniane żelazne opakowanie bębna (z ochroną) / Cały drewniany bęben / Cały metalowy bęben
Czas dostawy
10-15 dni roboczych po otrzymaniu zaliczki
Zasady płatności
T / T lub LC
Możliwość Supply
100 km na miesiąc
Opis produktu

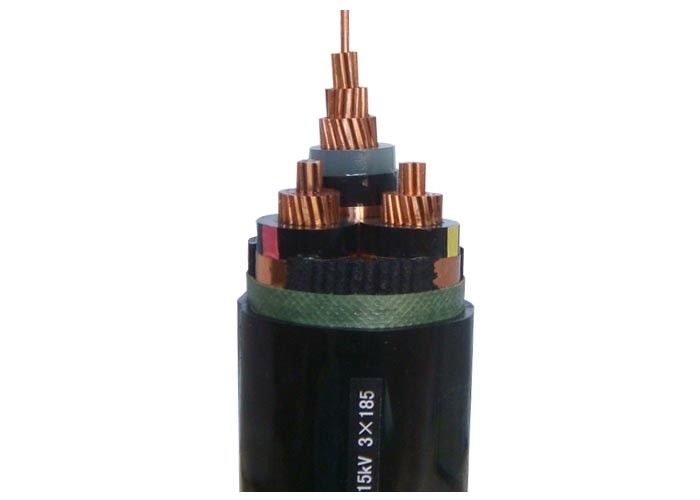

XLPE Wyizolowany kabel zasilania trójrodkowy z miedzianą taśmą ekranową

Opis:

12/20kv XLPE izolowany kabel zasilania elektrycznego

CU/XLPE/PVC, IEC 60502-2

IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.

CE, CCC, KEMA, ISO

Konstrukcje:

Przewodnik: Kompaktowy przewodnik miedziany z wiązkami, Cl.2 zgodnie z IEC 60228
Izolacja: XLPE ((politylen połączony krzyżowo) o temperaturze 90 °C
Obudowa: PVC typu ST2 do IEC 60502, czarna

Uwaga:Kolor izolacji zgodnie ze standardami lub wymaganiami klienta

Zastosowanie:

Do układania w pomieszczeniach i na zewnątrz. W stanie wytrzymać pewną trakcję podczas montażu, ale nie zewnętrzne siły mechaniczne. Nie jest dozwolone układanie kabli jednokomórkowych w kanałach magnetycznych.

Standardy:

Międzynarodowe: IEC 60502, IEC 60228, IBS 6622, VDE 0276

Chiny: GB/T 12706.2-2008

Inne normy, takie jak BS, DIN i ICEA na żądanie

Dane techniczne:

Włókno: 12/20 kV

Maksymalna temperatura przewodnika: normalna (90°C), zwarcie nie dłuższe niż 5 s (160°C przy powierzchni przekroju)

poniżej 300 mm2, 140°C, gdy powierzchnia przekroju przekracza 300 mm2)

Min. Temperatura otoczenia.:Kabel należy podgrzać, jeżeli temperatura otoczenia jest niższa niż 0 °C

Min. Promienie zgięcia: kabl jednojadrowy 20 ((d+D) ± 5%

Kabel wielojadrowy 15 ((d+D) ± 5%

Świadectwa:

CE, RoHS, CCC, KEMA i inne na życzenie

Specyfikacje techniczne:

Nazwa przekroju poprzecznego przewodnika Grubość izolacji Gęstość obudowy Przybliżenie. Przybliżona waga Max. D.C. Opór przewodnika (20 °C) Próbkowanie napięcia AC Obecny rating
mm2 mm mm mm kg/km Ω /km kV/5min W powietrzu (A) W glebie ((A)
1x50 5.5 2.0 29 846 0.641 42 215 255
1 × 70 5.5 2.0 30 959 0.443 42 265 280
1 × 95 5.5 2.0 32 1093 0.320 42 325 340
1 × 120 5.5 2.0 34 1236 0.253 42 370 385
1 × 150 5.5 2.0 35 1373 0.206 42 420 435
1x185 5.5 2.0 38 1573 0.164 42 485 495
1×240 5.5 2.5 40 1817 0.125 42 575 580
1 × 300 5.5 2.5 43 2084 0.100 42 660 660
1 × 400 5.5 2.5 45 2455 0.0778 42 775 765
1 × 500 5.5 2.5 48 2861 0.0605 42 890 885
1 × 630 5.5 2.6 49 3863 0.0469 42 1060 1010
1 × 800 5.5 2.8 57 3985 0.0367 42 1230 1160
1 × 1000 5.5 2.9 61 4718 0.0291 42 1410 1300
1×1200 5.5 3.1 65 5460 0.0247 42 1540 1410
3x35 5.5 3.0 57 2696 0.868 42 130 130
3x50 5.5 3.0 60 2973 0.641 42 160 155
3x70 5.5 3.0 63 3321 0.443 42 195 190
3x95 5.5 3.5 67 3825 0.320 42 240 225
3×120 5.5 3.5 71 4262 0.253 42 275 285
3x150 5.5 3.5 74 4846 0.206 42 310 325
3x185 5.5 3.5 78 5361 0.164 42 355 380
3x240 5.5 3.5 84 6263 0.125 42 420 430
3x300 5.5 4.0 89 7141 0.1000 42 475 490
3x400 5.5 4.1 96 8647 0.0778 42 555 485
