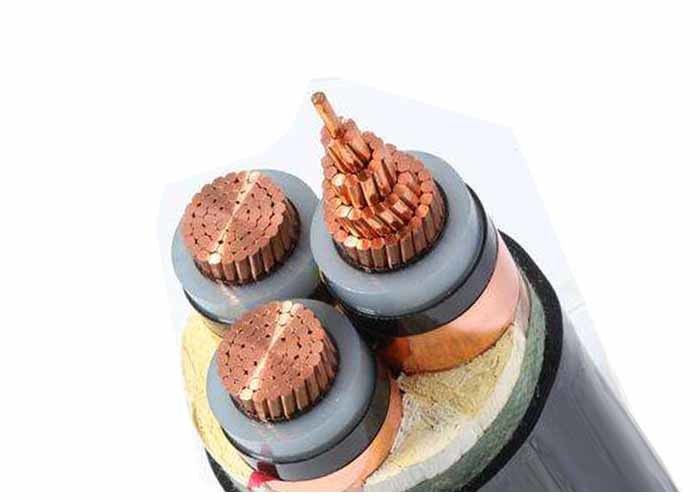

3C 240sqmm 33kV XLPE Izolowany kabel zasilania 240mm2 Medium Voltage Copper Cable IEC60502-2
Budowa
Przewodnik: Kompaktowy przewodnik miedziany z wiązkami, Cl.2 zgodnie z IEC 60228
Ekran przewodzący: półprzewodnik
Izolacja: XLPE (politylen połączony krzyżowo) o wartości nominalnej 90 oC
Ekran izolacyjny: półprzewodnik
Ekran: miedziana taśma
Obudowa: PVC lub FR-PVC typu ST2 do IEC 60502, czarna
Wnioski
Do układania w pomieszczeniach i na zewnątrz. W stanie wytrzymać pewną trakcję podczas montażu, ale nie zewnętrzne siły mechaniczne. Nie jest dozwolone układanie kabli jednokomórkowych w kanałach magnetycznych.
Standardy
Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla ZR-YJV)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla ZR-YJV)
Inne normy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne
Nomienne napięcie:33kV
Maksymalna temperatura przewodnika: w warunkach normalnych (90 oC), awaryjnych (130 oC) lub zwarcia nie więcej niż 5 s (250°C).
Min. Temperatura otoczenia 0 oC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 20 x kabla O.D dla pojedynczego rdzenia
15 x kabli O.D. dla wielojadrowych
Specyfikacje
| Nazwa przekroju poprzecznego przewodnika |
Numer włókien konduktoru |
Grubość izolacji |
Gęstość obudowy |
Przybliżenie. |
Przybliż. |
Max. D.C. Opór przewodnika (20 °C) |
Próbkowanie napięcia AC |
Obecny rating |
| Waga |
| mm2 |
PC/mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
W powietrzu (A) |
W glebie ((A) |
| 1 × 50 |
10/2.52 |
8 |
2 |
33 |
1560 |
0.387 |
63 |
210 |
215 |
| 1 × 70 |
14/2.52 |
8 |
2.1 |
35 |
1840 |
0.268 |
63 |
260 |
265 |
| 1 × 95 |
19/2.52 |
8 |
2.1 |
36 |
2140 |
0.193 |
63 |
320 |
315 |
| 1 × 120 |
24 godziny na dobę.52 |
8 |
2.2 |
38 |
2450 |
0.153 |
63 |
370 |
360 |
| 1 × 150 |
30/2.52 |
8 |
2.2 |
39 |
2790 |
0.124 |
63 |
420 |
405 |
| 1 × 185 |
37/2.52 |
8 |
2.3 |
41 |
3200 |
0.0991 |
63 |
480 |
455 |
| 1 × 240 |
48/2.52 |
8 |
2.3 |
43 |
3800 |
0.0754 |
63 |
565 |
530 |
| 1 × 300 |
61/2.52 |
8 |
2.4 |
45 |
4460 |
0.0601 |
63 |
650 |
595 |
| 1 × 400 |
61/2.97 |
8 |
2.5 |
49 |
5530 |
0.047 |
63 |
755 |
680 |
| 1 × 500 |
61/3.23 |
8 |
2.6 |
53 |
6160 |
0.0366 |
63 |
865 |
765 |
| 1 × 630 |
61/3.50 |
8 |
2.7 |
56 |
8020 |
0.0283 |
63 |
1000 |
860 |
| 3 × 50 |
10/2.52 |
8 |
2.8 |
55 |
5290 |
0.387 |
63 |
175 |
180 |
| 3 × 70 |
14/2.52 |
8 |
2.9 |
59 |
6240 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
3 |
62 |
7360 |
0.193 |
63 |
255 |
265 |
| 3 × 120 |
24 godziny na dobę.52 |
8 |
3.1 |
66 |
8350 |
0.153 |
63 |
290 |
300 |
| 3 × 150 |
30/2.52 |
8 |
3.2 |
69 |
9520 |
0.124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
3.4 |
72 |
10830 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
3.5 |
77 |
12810 |
0.0754 |
63 |
495 |
435 |
| 3 × 300 |
61/2.52 |
8 |
3.7 |
82 |
14920 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
61/2.97 |
8 |
3.9 |
90 |
18110 |
0.047 |
63 |
640 |
520 |
