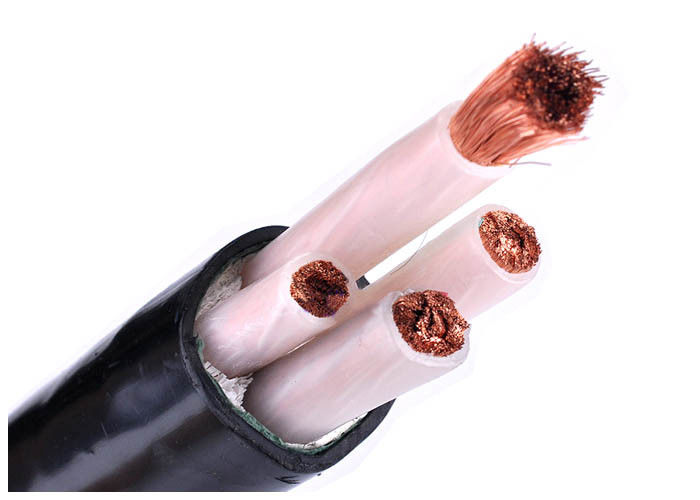

Niskonapięciowy przewód miedziany klasy 5 IEC60228 Elastyczny kabel zasilający z izolacją XLPE z PVC
Budowa
Przewodnik: Wyżarzony elastyczny przewodnik (klasa 5) zgodnie z IEC 60228
Izolacja: XLPE o temperaturze 90 ℃
Opcjonalnie ekran metalowy: opcjonalnie taśma miedziana lub oplot z drutów miedzianych
Opcjonalnie opancerzony:: Drut aluminiowy lub taśma ze stali nierdzewnej do kabla jednożyłowego, drut stalowy lub stal
taśma do kabla wielożyłowego
Płaszcz: PVC lub FR-PVC typu ST2 zgodnie z IEC 60502, czarny lub czerwony lub dostosowany
| Typ |
Opis |
Napięcie znamionowe |
NIE. rdzeni |
Przekrój nominalny (mm2) |
Aplikacje |
| YJV YJLV |
Przewód Cu lub Al, izolowany XLPE. Kabel elektryczny w osłonie PVC |
0,6/1KV |
1,2,3,4 |
1,5 do 400 |
Do układania wewnątrz i na zewnątrz. Izolowany kabel zasilający LV XLPE jest stosowany w systemach przesyłowych i dystrybucyjnych przy napięciu znamionowym U(Um) ≤10KV. Izolowany kabel zasilający HV XLPE odnosi się do transmisji kabla zasilającego w zakresie 10KV-35KV, często jest stosowany do głównej drogi przesyłu energii. Wytrzymuje pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne. |
| 3+1 |
3×4+1×2,5 do 3×400+1×185 |
| 6/6 kV |
1,3 |
25 do 500 |
| 8,7/10 kV 8,7/15 kV 12/20 kV |
1 |
25 do 500 |
| 3 |
25 do 300 |
| 21/35kv |
1 |
50 do 500 |
| |
|
|
|
|
|
Aplikacje:
Stosowane na zewnątrz jako kable energetyczne i oświetleniowe, w kanałach kablowych, pod ziemią, w normalnych warunkach
i słona woda, jeśli została specjalnie przygotowana.
Standardy:
Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne standardy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne:
Napięcie znamionowe: 0,6/1 kV niskiego napięcia
Maksymalna temperatura przewodu: poniżej normy (90 ℃), sytuacji awaryjnej (160 ℃) lub zwarcia nie
warunki dłuższe niż 5 s (250 ℃).
Min. Temperatura otoczenia 0 OC, po montażu i tylko wtedy, gdy kabel jest w ustalonej pozycji
Min. Promień gięcia: 20 x średnica zewnętrzna kabla dla pojedynczego rdzenia bez pancerza
15 x średnica zewnętrzna kabla dla wielu rdzeni bez pancerza
15 x średnica zewnętrzna kabla dla pojedynczego rdzenia ze zbroją
12 x średnica zewnętrzna kabla dla wielu rdzeni ze zbroją
Certyfikaty
ISO, CE, KEMA, IEC, RoHS, CCC, P3C i inne na życzenie
Porady dotyczące zamawiania
Napięcie znamionowe
Standard zastosowania: IEC/BS/UL/GB
Liczba rdzeni
Rozmiar i konstrukcja przewodnika
Rodzaj izolacji
Opancerzony lub nieopancerzony. Jeśli zbroja, typ i materiał zbroi
Wymóg osłony
Długość kabla i wymagania dotyczące pakowania
Inne wymagania
Pakowanie i wysyłka
Jesteśmy w stanie dotrzymać najbardziej rygorystycznych harmonogramów dostaw w zależności od zamówienia.
Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może się do tego przyczynić
do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel dostarczany jest w drewnianych szpulach, pudełkach z tektury falistej i zwojach. Końcówki kabli są uszczelnione BOPP
taśma samoprzylepna i niehigroskopijne zaślepki zabezpieczające końcówki kabli przed wilgocią.
Wymagane oznakowanie należy wydrukować na zewnątrz bębna przy użyciu materiału odpornego na warunki atmosferyczne
zgodnie z wymaganiami klienta.
