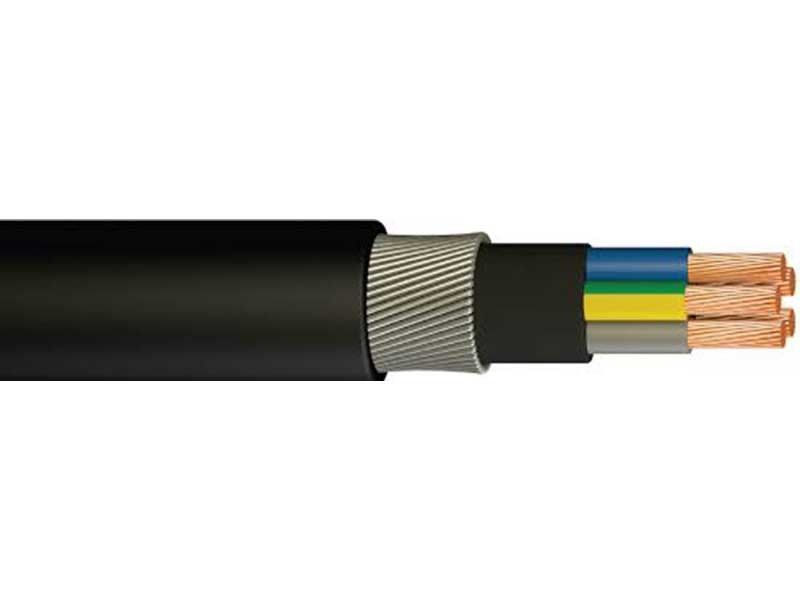

Elastyczny miedziany izolowany kabel zasilający XLPE 4-żyłowy kabel niskiego napięcia
XLPE, usieciowany polietylen, ma stabilne wiązania międzycząsteczkowe między cząsteczkami polietylenu, powstałe w wyniku działania termochemicznego, z powodu obecności nadtlenku organicznego.
XLPE ma takie same właściwości elektryczne jak konwencjonalny polietylen, a dzięki stabilnym wiązaniom międzycząsteczkowym ma znacznie lepsze właściwości termiczne i mechaniczne. Zapewnia to stosowanie kabli izolowanych XLPE przy maksymalnej ciągłej temperaturze przewodu 90 ° C, podczas gdy konwencjonalne kable izolowane polietylenem do stosowania przy 75 ° C. Maksymalna temperatura pracy przewodu przeciążeniowego wynosi 130 ° C (praca w temperaturze przeciążenia awaryjnego nie może przekraczać 100 godzin rocznie). Maksymalna temperatura zwarcia przewodu wynosi 250 ° C. Zapewnia to istotną przewagę znamionową kabli i ma szczególne znaczenie w krajach lub sytuacjach, w których temperatura otoczenia jest wysoka i należy zastosować współczynniki obniżające.
Charakterystyka fizyczna i elektryczna
Liczba rdzeni x | Izolacja grubość | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Aktualne oceny pochowany 20 ℃ | |
cross-sec. | grubość | około. | około. | ||||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12,7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13,9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18,6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0,9 | 0,7 | 1.8 | 22,2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0,9 | 0,7 | 1.8 | 24,6 | 1475 | 139 | 164 |
3 × 50 + 1 × 25 | 1 | 0,9 | 1.8 | 27,7 | 1951 | 173 | 198 |
3 × 70 + 1 × 35 | 1.1 | 0,9 | 1.9 | 31,9 | 2662 | 222 | 246 |
3 × 95 + 1 × 50 | 1.1 | 1 | 2.1 | 36,2 | 3578 | 271 | 293 |
3 × 120 + 1 × 70 | 1.2 | 1.1 | 2.2 | 39,9 | 4567 | 318 | 334 |
3 × 150 + 1 × 70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
3 × 185 + 1 × 95 | 1.6 | 1.1 | 2.5 | 49,4 | 6850 | 427 | 422 |
3 × 240 + 1 × 120 | 1.7 | 1.2 | 2.7 | 54,9 | 8741 | 507 | 492 |
3 × 300 + 1 × 150 | 1.8 | 1.4 | 2.9 | 62,9 | 11052 | 599 | 560 |
Korzystanie z funkcji:
Przewód elektryczny w izolacji XLPE / PVC obejmuje szereg produktów z drutu, a jego temperatura pracy jest różna w zależności od różnych materiałów izolacyjnych, głównie 70 i 90 stopni itp.
W zależności od rodzaju przewodu, w tym przewód elektryczny w izolacji z pełnego drutu PVC / XL .PE, drut izolowany w standardzie PVC / XL PE, elastyczny przewód izolowany PVC / XLPE o różnych kolorach.
W zależności od kształtu, w tym drutu płaskiego, drutu okrągłego itp. O różnych kolorach.
Zgodnie z numerem rdzenia, w tym drutem jednożyłowym, drutem wielożyłowym itp. O różnych kolorach.
Najwyższa dopuszczalna temperatura pracy przewodu dla długotrwałej pracy wynosi 90oC. W przypadku zwarcia (maks. Długotrwały to nie więcej niż 5 sekund). Najwyższa temperatura przewodnika wynosi nie więcej niż 250.
Rezystancja przewodu DC jest zgodna z przepisami GB / T3956-1997.
Podczas leżenia temperatura otoczenia nie powinna być niższa niż 0. W przeciwnym razie należy go podgrzać. Kabel należy ułożyć bez poziomego ograniczenia opadania. Min. Promień gięcia kabla trzyżyłowego powinien być mniejszy niż 12 razy średnica zewnętrzna kabla.
Test częściowego rozładowania: Objętość rozładowania nie powinna przekraczać 10pC poniżej 1,73Uo dla kabla.
ZALECANE PARAMETRY ZAMAWIANIA
W celu niezwłocznej wyceny / dostaw prosimy upewnić się, że zapytania i zamówienia zabezpieczają następujące dane:
1 Międzynarodowy lub specjalny standard. (Alternatywnie, dokładne użycie kabla.)
2 Napięcie znamionowe.
3 przewody miedziane lub aluminiowe.
4 Rozmiar każdego przewodu.
5 Materiał izolacyjny: PVC XLPE lub inny.
6 Liczba i identyfikacja przewodów.
7 Inne wymagania.
8 Pakowanie.
9 Wymagany czas dostawy.
10 Wymagana ważność.
Jeśli wydaje Ci się to zbyt techniczne, skontaktuj się z nami. Z niecierpliwością czekamy na pomoc w znalezieniu najlepszych produktów do konkretnego zastosowania i odpowiemy na wszelkie pytania.
