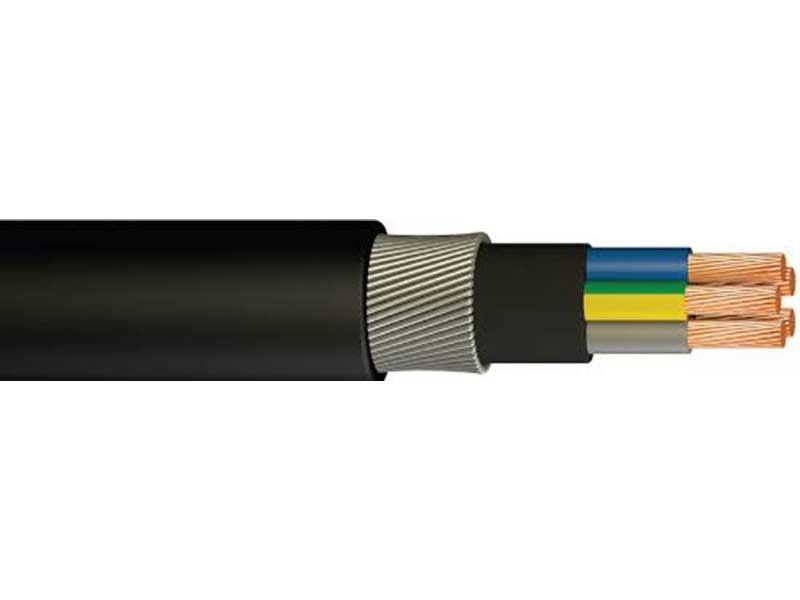

BS 7889 Niskonapięciowy kabel zasilający średniego napięcia z izolacją XLPE i osłoną z PVC
Właściwości mechaniczne XLPE przewyższają wiele innych izolacji, oferując większą wytrzymałość na rozciąganie, wydłużenie i odporność na uderzenia. Dodatek sadzy można zastosować w celu dalszego zwiększenia odkształcenia na gorąco i odporności na przecięcie. Izolacja XLPE nie topi się ani nie kapie, nawet w temperaturach lutownicy, ma zwiększone opory przepływu i lepszą charakterystykę starzenia.
Charakterystyka fizyczna i elektryczna
| Liczba rdzeni x |
Izolacja
grubość |
Osłona |
Zewnętrzna Ř |
waga |
Aktualne oceny w powietrzu 30 ℃ |
Aktualne oceny zakopane w temperaturze 20 ℃ |
| przekrój poprzeczny |
grubość |
ok. |
ok. |
| Nominalny |
| Faza |
Neutralny |
wartość |
| mm² |
mm |
mm |
mm |
mm |
kg/km |
A |
A |
| 3×4+1×2,5 |
0,7 |
0,7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3×6+1×4 |
0,7 |
0,7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3×10+1×6 |
0,7 |
0,7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3×16+1×10 |
0,7 |
0,7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3×25+1×16 |
0,9 |
0,7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0,9 |
0,7 |
1.8 |
24,6 |
1475 |
139 |
164 |
| 3×50+1×25 |
1 |
0,9 |
1.8 |
27,7 |
1951 |
173 |
198 |
| 3×70+1×35 |
1.1 |
0,9 |
1.9 |
31,9 |
2662 |
222 |
246 |
| 3×95+1×50 |
1.1 |
1 |
2.1 |
36.2 |
3578 |
271 |
293 |
| 3×120+1×70 |
1.2 |
1.1 |
2.2 |
39,9 |
4567 |
318 |
334 |
| 3×150+1×70 |
1.4 |
1.1 |
2.3 |
45 |
5514 |
370 |
375 |
| 3×185+1×95 |
1.6 |
1.1 |
2.5 |
49,4 |
6850 |
427 |
422 |
| 3×240+1×120 |
1.7 |
1.2 |
2.7 |
54,9 |
8741 |
507 |
492 |
| 3×300+1×150 |
1.8 |
1.4 |
2.9 |
62,9 |
11052 |
599 |
560 |
Korzystanie z funkcji:
Przewód elektryczny w izolacji XLPE/PVC obejmuje szereg produktów z drutu, a jego temperatura robocza różni się w zależności od różnych materiałów izolacyjnych, głównie temperatury 70 i 90 stopni itp.
W zależności od rodzaju przewodu, w tym przewód elektryczny w izolacji PVC/XL .PE z przewodnikiem pełnym, stojący przewód w izolacji PVC/XL PE, elastyczny przewód w izolacji PVC/XLPE w różnych kolorach.
Zgodnie z jego kształtem, w tym drutem płaskim, drutem okrągłym itp. W różnych kolorach.
Według numeru rdzenia, w tym drutu jednożyłowego, drutu wielożyłowego itp. W różnych kolorach.
Najwyższa dopuszczalna temperatura pracy przewodu przy długotrwałej pracy wynosi 90oC. W przypadku zwarcia (maks. Długotrwałe nie dłużej niż 5 sekund). Najwyższa temperatura przewodnika nie przekracza 250.
Rezystancja DC przewodu jest zgodna z przepisami GB/T3956-1997.
Podczas układania temperatura otoczenia nie powinna być niższa niż 0. W przeciwnym wypadku należy go podgrzać. Kabel układa się bez ograniczenia spadku poziomego. Min. Promień gięcia kabla trójżyłowego powinien być mniejszy niż 12-krotność zewnętrznej średnicy kabla.
Test częściowego rozładowania: Objętość wyładowania nie powinna przekraczać 10 pC poniżej 1,73 Uo dla kabla.
ZALECANE PARAMETRY ZAMÓWIENIA
Aby uzyskać szybką wycenę/dostawę, upewnij się, że Twoje zapytania i zamówienia zabezpieczają następujące dane:
1 Norma międzynarodowa lub specjalna. (Alternatywnie dokładne użycie kabla.)
2 Napięcie znamionowe.
3 Przewodniki miedziane lub aluminiowe.
4 Rozmiar każdego przewodnika.
5 Materiał izolacyjny: PVC XLPE lub inny.
6 Liczba i identyfikacja przewodów.
7 Inne wymagania.
8 Pakowanie.
9 Wymagany czas dostawy.
10 Wymagana ważność.
Jeśli to wszystko wydaje Ci się zbyt techniczne, skontaktuj się z nami. Chętnie pomożemy Ci w wyborze najlepszych produktów do Twojego konkretnego zastosowania i odpowiemy na wszelkie pytania.
Jesteśmy producentem w tej branży od wielu lat, możemy zaoferować naszym klientom kable o dobrej jakości i cenie.
Serdecznie zapraszamy klientów w kraju i za granicą do negocjacji i współpracy z nami!!!
