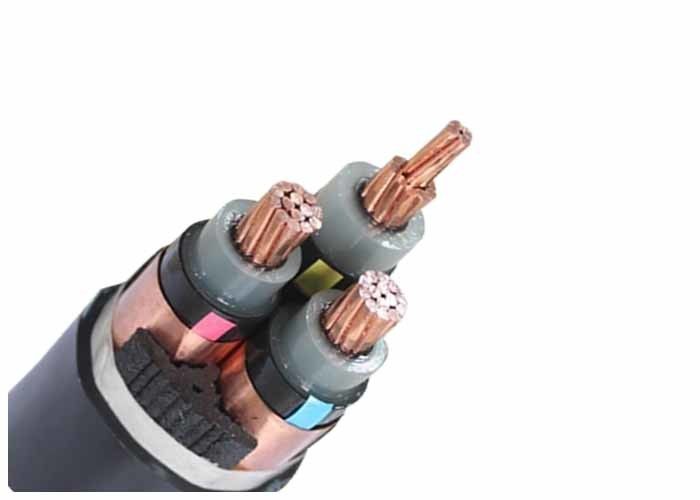

Standardowy kabel elektryczny IEC60502-2 3X185MM2 11 kV 33 kV
Aplikacja
Izolowany kabel zasilający XLPE o napięciu medialnym służy do przesyłania i dystrybucji energii w systemie przesyłu i dystrybucji energii o napięciu 35 kV lub niższym. Jest powszechnie stosowany w takich dziedzinach, jak energetyka, budownictwo, kopalnie, metalurgia, przemysł petrochemiczny i komunikacja, przy całkowitym zastąpieniu kabla zasilającego w izolacji papierowej zanurzonej w oleju.
Nieruchomość
Ten produkt ma zastosowanie w liniach przesyłowych i dystrybucyjnych energii o napięciu znamionowym prądu przemiennego (U0/U) w systemie 3,6/6 kV–26/36 kV. Jest on prowadzony odpowiednio w powietrzu (rama mostu kablowego, wspornik ściany wewnętrznej i korytko) i glebie (bezpośrednio zakopany, kanał kablowy, rura itp.) zgodnie z różnicą w strukturze warstwy ochronnej.
1. Najwyższa dopuszczalna temperatura pracy przewodu przy długotrwałej pracy wynosi 90 stopni.
2. Zwarcie (maksymalny czas trwania to nie więcej niż 5 sekund). Najwyższa temperatura przewodnika nie przekracza 250 stopni.
3.Kabel układa się bez poziomego ograniczenia spadku. Podczas układania temperatura otoczenia nie powinna być niższa niż 0. W przeciwnym razie należy go wstępnie podgrzać.
4.Doskonałe parametry elektryczne, odporność na korozję chemiczną.
5. Po ułożeniu wytrzymują zalecaną przyczepność. Wytrzymują przyczepność z zewnątrz. Po spaleniu pozostawiają bezhalogenowy dym o niskiej zawartości dymu. Opóźniają spalanie kabla.
Budowa
| Dyrygent |
Kompaktowy przewód miedziany typu linka, klasa 2 zgodnie z IEC 60228 |
| Okrągły, lity przewodnik miedziany, klasa 1 zgodnie z IEC 60228 |
| Elastyczny przewód miedziany typu linka, klasa 5 zgodnie z IEC 60228 |
| Ekran dyrygenta |
Półprzewodnik |
| Izolacja |
XLPE (polietylen usieciowany) |
| Ekran izolacyjny |
Półprzewodnik |
| Metalowa Tarcza |
Ekran z taśmy miedzianej lub drut miedziany i taśma miedziana |
| Podsadzkarz |
Pasek wypełniający |
| Taśma do pakowania |
Taśma pakowa z włókniny lub taśma pakowa lsoh |
| Wewnętrzne pokrycie |
Wytłaczany PVC lub LSOH |
| Zbroja |
Pancerz z taśmy stalowej |
| Ogólna osłona |
PVC, FR-PVC, PE lub LSOH |
Dane techniczne
| Kabel zasilający SN (6 do 35 kv). |
| Model i opis Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Liczba rdzeni |
Powierzchnia przekroju przewodu (mm2) |
| izolacja xlpe |
1 rdzeń 3 rdzenie |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Rdzeń Cu |
Al Core |
| YJV, N2XSY;Kabel zasilający w osłonie PCV |
YJLV, NA2XSY; Kabel zasilający w osłonie PCV |
| YJV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC |
YJLV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC |
| YJV32, YJV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV |
YJLV32, YJLV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV |
| izolacja PCV |
| Cu rdzeń |
Al Core |
| VV(VY);Kabel zasilający w osłonie PVC(PE). |
VLV(VLY);Kabel zasilający w osłonie PVC(PE). |
| VV22(VV23); kabel zasilający opancerzony taśmą stalową, w osłonie z PVC(PE). |
VLV22(VLV23); kabel zasilający opancerzony taśmą stalową, w osłonie z PVC(PE). |
| VV32(VV33),VV42(VV43); kabel zasilający w opancerzeniu z drutu stalowego, w osłonie z PVC(PE) |
VLV32(VLV33),VLV42(VLV43); kabel zasilający w opancerzeniu z drutu stalowego, w osłonie z PVC(PE) |
Dane techniczne
| Napięcie testowe |
6/10 kV |
[kV] |
21 / 5 min. |
| |
12/20 kV |
[kV] |
42 / 5 minut |
| |
18/30 kV |
[kV] |
63 / 5 minut |
| Zakres temperatur |
w ruchu |
|
-20°C do +90°C |
| |
naprawił |
|
-20°C do +90°C |
| Temperatura robocza |
zwarcie |
°C |
250 |
| Czas zwarcia |
maks. |
[sek] |
5 |
| Promień gięcia |
min. |
x średnica |
15 |
| Palność |
standard |
|
EN 50265-2-1 |
| Nom. Przekrój przewodu |
Nr żyły/śr. Dyrygent |
Grubość izolacji |
Grubość osłony wewnętrznej |
Grubość taśmy stalowej |
Grubość osłony |
Około. OD |
Około. Waga |
Maks. Rezystancja DC przewodnika (20 ℃) |
Testowanie napięcia AC |
Aktualna ocena |
| mm2 |
szt./mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5 min |
W powietrzu (A) |
W glebie(A) |
| 3×35 |
7/2,52 |
5.5 |
1.8 |
2 × 0,5 |
2.9 |
58,0 |
4840 |
0,524 |
42 |
140 |
155 |
| 3×50 |
10/2,52 |
5.5 |
1.8 |
2 × 0,5 |
3.0 |
61,0 |
5463 |
0,387 |
42 |
165 |
180 |
| 3×70 |
14/2,52 |
5.5 |
2.0 |
2 × 0,5 |
3.1 |
65,0 |
6446 |
0,268 |
42 |
210 |
220 |
| 3 × 95 |
19/2,52 |
5.5 |
2.0 |
2 × 0,5 |
3.2 |
68,0 |
7457 |
0,193 |
42 |
255 |
265 |
| 3×120 |
24/2,52 |
5.5 |
2.0 |
2 × 0,5 |
3.3 |
71,0 |
8459 |
0,153 |
42 |
290 |
300 |
| 3×150 |
30/2,52 |
5.5 |
2.2 |
2 × 0,5 |
3.4 |
75,0 |
10555 |
0,124 |
42 |
330 |
340 |
| 3×185 |
37/2,52 |
5.5 |
2.2 |
2 × 0,5 |
3.5 |
78,0 |
11925 |
0,0991 |
42 |
375 |
380 |
| 3×240 |
48/2,52 |
5.5 |
2.2 |
2 × 0,8 |
3.7 |
83,0 |
13959 |
0,0754 |
42 |
435 |
435 |
| 3×300 |
61/2,52 |
5.5 |
2.2 |
2 × 0,8 |
3.9 |
88,0 |
16314 |
0,0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2,97 |
5.5 |
2.3 |
2 × 0,8 |
4.1 |
95,0 |
19032 |
0,047 |
42 |
565 |
520 |
Cechy produktu:
- Doskonałe właściwości elektryczne i fizyczne - znacznie mniejsze straty w transmisji energii elektrycznej, oszczędność energii.
- Możliwość przenoszenia dużych prądów - wyższa temperatura pracy.
- Wyższa wytrzymałość i stabilność - zapobiega odkształceniom termicznym, pęknięciom naprężeniowym oraz starzeniu termicznemu.
- Łatwość instalacji — brak ograniczeń układu linii, topografii i wysokości.
- Nie wymaga konserwacji - Długa żywotność do 60 lat.
