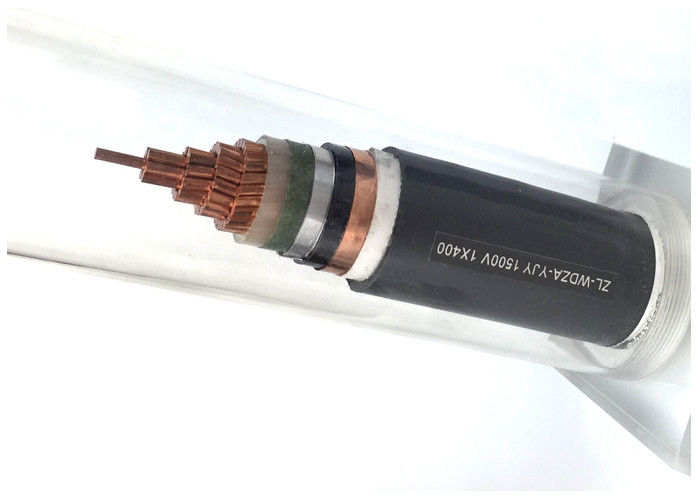

Europejski XLPE-izolowany kabel napędowy średniego napięcia VDE 0295 i HD 383
Kable napędowe średniego napięcia do 30 kV z izolacją XLPE Izolacja XLPE posiada bardzo dobre właściwości elektryczne, mechaniczne i termiczne w sieciach średniego napięcia.Ten rodzaj izolacji jest doskonały chemicznie odporny, a także odporny na zimnoZe względu na różne zalety, XLPE-izolowany typ w znacznym stopniu zastąpił tradycyjne klasyczne papierowe izolowane typy w wielu sektorach.Kable średniego napięcia izolowane XLPE są zaprojektowane z podłużnie wodoodpornymiW porównaniu z kable PVC i papierowo izolowane, zaletami XLPE izolowanych kabli napędowych średniego napięcia jest posiadanie niskiego współczynnika dielektrycznego.Dobre właściwości izolowanych przewodów XLPE pozostają stałe w długim zakresie temperaturKable te mogą być układane w ziemi, w powietrzu lub w rurach.
Instalacja kabli
Aby uniknąć uszkodzenia, izolowane przez XLPE kable napędowe średniego napięcia należy starannie układać i zamontować, aby nie wyciągały się przez twarde lub ostre krawędzie.Koniec kabla musi być szczelnyPo obcięciu długości oba końce muszą być natychmiast uszczelnione.
Zaleca się głębokość instalacji od 60 do 80 cm. Kable pojedynczego przewodnika są zazwyczaj rozmieszczone w kształcie trójkąta lub trójkąta.
W przypadku instalacji w przewodach należy uwzględnić szczególnie wpływ izolacji termicznej przestrzeni powietrznej między kablem a ścianą wewnętrzną przewodu.Wewnętrzna średnica przewodu powinna wynosić co najmniej 10,5-krotność średnicy kabla.
Główna kwota techniczna
1.Oporność prądu stałego:rezystancja przewodnika gotowego kabla w temperaturze 20'C na kilometr nie przekracza następujących wartości:
Sekcja nominalna
Powierzchnia ((mm 2) |
1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800 |
| Rdzeń miedziany |
12.1 7.41 4.61 3.08 1.83 1.15 0.727 0.524 0.387 0.268 0.193 0.153 0.124 0.0991 0.0754 0.0601 0.0470 0.0366 0.0283 0.0221 |
| Rdzeń aluminiowy |
18.1 12.1 7.41 4.61 3.08 1.91 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164 0.125 0.100 0.778 0.0605 0.0469 0.0367 |
Opakowanie i wysyłka:Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy według zamówienia.Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, skrzynkach falistych i cewkach.Wymagany oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna zgodnie z wymaganiami klienta..
