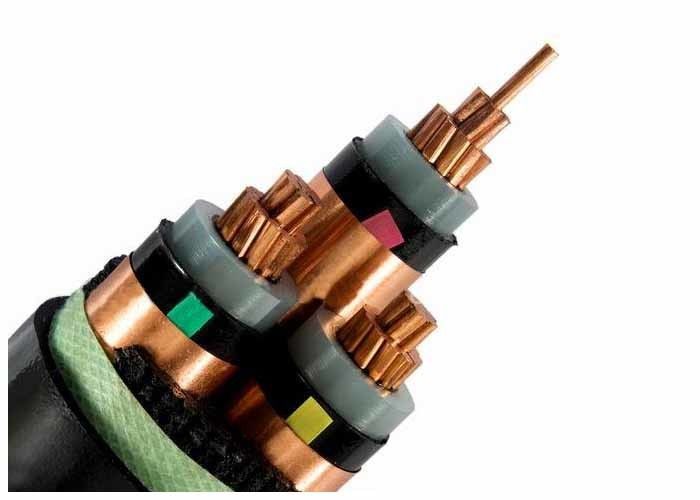

N2XSRY 12/20KV3 x300SQMM CU/XLPE/CTS/PVC XLPE Wyizolowany kabel zasilania wysokiego napięcia
Wnioski: XLPE Kabel izolowany jest używany jako linia dystrybucji i przesyłu energii przy napięciu nominalnym
12/20 kV
Budowa:
| Kierowca |
Przewodnik miedziany zgodnie z IEC 60228, klasa 2 |
| Przewodnik okrągły lub o kształcie |
| Izolacja |
XLPE (Cross-Linked Polyethylene) o temperaturze 90°C, wiele kolorów opcjonalnie |
| Ekran metalowy opcjonalny |
Płyty z taśmy miedzianej lub z drutów miedzianych, opcjonalne |
| Włócznia |
PVC lub FR-PVC typu ST2 do IEC 60502, czarny lub czerwony lub dostosowanie |
Porady dotyczące zamawiania
Napęd nominalny
Standardy stosowania: IEC/BS/UL/GB
Liczba rdzeni
Wielkość i konstrukcja przewodnika
Rodzaj izolacji
W przypadku pancerza, rodzaj pancerza i materiał
Wymóg pokrycia
Długość kabla i wymagania dotyczące opakowania
Inne wymagania
Dane techniczne:Napęd nominalny 8,7/15 kV
Maksymalna temperatura przewodnika: w warunkach normalnych (90°C), awaryjnych (130°C) lub zwarcia nie dłużej niż 5 s (250°C).
Min. Temperatura otoczenia 0 oC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 20 x kabli O.D. dla pojedynczego rdzenia bez pancerza
15 x kabli O.D. dla wielojadrowych bez pancerza
15 x kabli O.D. dla pojedynczego rdzenia z pancerzem
12 x kabli O.D. dla wielojądrowych z pancerzem
Standardy:Międzynarodowe: IEC 60502, IEC 60228, (IEC 60332-3 tylko dla typu FR)
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla typu FR)
Inne normy, takie jak BS, DIN, VDE i ICEA na żądanie
Instalacja
1Temperatura instalacji nie powinna przekraczać 20°C. Jeżeli temperatura otoczenia jest niższa niż 0°C, kabel należy podgrzać.
2. promienie zgięcia kabla nie powinno być mniejsze niż 8 razy.
Parametry techniczne:
| Nazwa przekroju poprzecznego przewodnika |
Numer włókien konduktoru |
Grubość izolacji |
Gęstość obudowy |
Przybliżenie. |
Przybliżona waga |
Max. D.C. Opór przewodnika (20 °C) |
Próbkowanie napięcia AC |
Obecny rating |
| mm2 |
PC/mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
W powietrzu (A) |
W glebie ((A) |
| 1 × 25 |
7/2.14 |
4.5 |
1.8 |
23.0 |
598 |
0.727 |
30.5 |
140 |
150 |
| 1 × 35 |
7/2.52 |
4.5 |
1.8 |
24.0 |
680 |
0.524 |
30.5 |
175 |
180 |
| 1 × 50 |
10/2.52 |
4.5 |
1.9 |
25.0 |
804 |
0.387 |
30.5 |
205 |
215 |
| 1 × 70 |
14/2.52 |
4.5 |
1.9 |
27.0 |
984 |
0.268 |
30.5 |
260 |
265 |
| 1 × 95 |
19/2.52 |
4.5 |
2 |
29.0 |
1201 |
0.193 |
30.5 |
315 |
315 |
| 1 × 120 |
24 godziny na dobę.52 |
4.5 |
2 |
30.0 |
1490 |
0.153 |
30.5 |
365 |
360 |
| 1 × 150 |
30/2.52 |
4.5 |
2.1 |
32.0 |
1765 |
0.124 |
30.5 |
415 |
405 |
| 1 × 185 |
37/2.52 |
4.5 |
2.1 |
34.0 |
2091 |
0.0991 |
30.5 |
475 |
455 |
| 1 × 240 |
48/2.52 |
4.5 |
2.2 |
36.0 |
3034 |
0.0754 |
30.5 |
565 |
530 |
| 1 × 300 |
61/2.52 |
4.5 |
2.4 |
39.0 |
3672 |
0.0601 |
30.5 |
645 |
595 |
| 1 × 400 |
61/2.97 |
4.5 |
2.4 |
42.0 |
4646 |
0.0470 |
30.5 |
750 |
680 |
| 1 × 500 |
61/3.23 |
4.5 |
2.5 |
45.0 |
5651 |
0.0366 |
30.5 |
865 |
765 |
| 1 × 630 |
61/3.50 |
4.5 |
2.5 |
50.0 |
7154 |
0.0283 |
30.5 |
990 |
860 |
| 1 × 800 |
91/3.20 |
4.5 |
2.7 |
55.0 |
8750 |
0.0221 |
30.5 |
1140 |
950 |
| 1 × 1000 |
91/3.75 |
4.5 |
2.9 |
59.0 |
10727 |
0.0176 |
30.5 |
1250 |
1040 |
| 3 × 25 |
7/2.14 |
4.5 |
2.4 |
46.0 |
2573 |
0.727 |
30.5 |
120 |
125 |
| 3 × 35 |
7/2.52 |
4.5 |
2.6 |
48.0 |
2985 |
0.524 |
30.5 |
145 |
155 |
| 3 × 50 |
10/2.52 |
4.5 |
2.7 |
51.0 |
3529 |
0.387 |
30.5 |
175 |
180 |
| 3 × 70 |
14/2.52 |
4.5 |
2.8 |
55.0 |
4197 |
0.268 |
30.5 |
220 |
220 |
| 3 × 95 |
19/2.52 |
4.5 |
2.9 |
58.0 |
5230 |
0.193 |
30.5 |
265 |
265 |
| 3 × 120 |
24 godziny na dobę.52 |
4.5 |
3.0 |
61.0 |
6120 |
0.153 |
30.5 |
305 |
300 |
| 3 × 150 |
30/2.52 |
4.5 |
3.1 |
64.0 |
7207 |
0.124 |
30.5 |
350 |
340 |
| 3 × 185 |
37/2.52 |
4.5 |
3.2 |
68.0 |
8378 |
0.0991 |
30.5 |
395 |
380 |
| 3 × 240 |
48/2.52 |
4.5 |
3.4 |
73.0 |
10177 |
0.0754 |
30.5 |
470 |
435 |
| 3 × 300 |
61/2.52 |
4.5 |
3.5 |
77.0 |
12159 |
0.0601 |
30.5 |
535 |
485 |
| 3 × 400 |
61/2.97 |
4.5 |
3.8 |
86.0 |
15641 |
0.0470 |
30.5 |
610 |
520 |
Opakowanie i wysyłka:Jesteśmy w stanie spełnić najbardziej rygorystyczne harmonogramy dostawy według zamówienia.Przestrzeganie terminu jest zawsze najwyższym priorytetem, ponieważ każde opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel jest dostarczany w drewnianych rolkach, skrzynkach falistych i cewkach.Wymagany oznakowanie jest drukowane materiałem odpornym na działanie pogody na zewnątrz bębna zgodnie z wymaganiami klienta..
