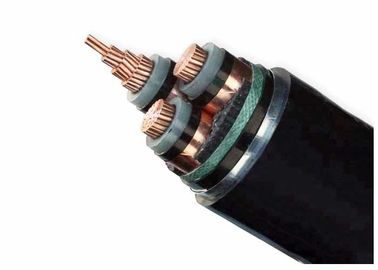

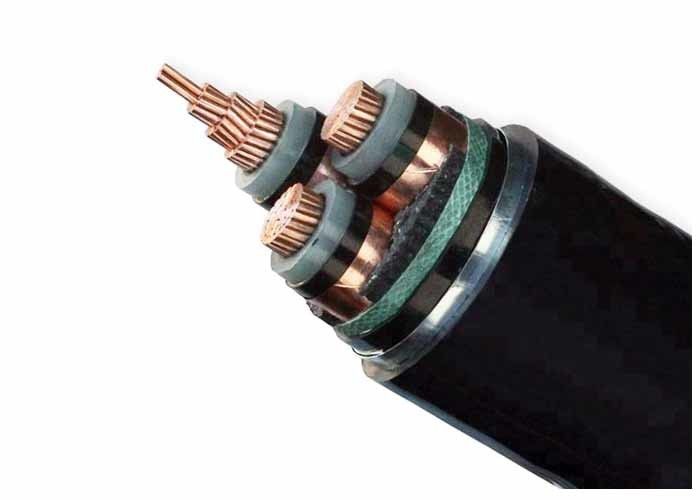

6/10kv Trzy jądra Xlpe Wyizolowana taśma stalowa Armour Power ZR-PVC Kabel zasilania
Budowa
CU/XLPE/STA/PVC Pancerny kabel elektryczny
- okrągłe, gołe rdzenie miedziane, na linii zgodnie z IEC 60228
- Wewnętrzne półprzewodniki
- Izolacja rdzenia XLPE
- zewnętrzna warstwa półprzewodząca
- Taśma półprzewodząca
- Miedziana taśma.
- Wypełniacz
- Wewnętrzna osłona z PVC
- Oszczędności z galwanizowanej stali (STA)
- powłoka zewnętrzna z PVC (FR-PVC)
Nazwa kodu:
YJ: izolacja XLPE
V: powłoka z PVC
32:Obronienie ze stali drutowej
22:Płytkowa taśma opancerzona
72: Aluminiowe pancerze drutowe1 rdzeń
62: Płytka opancerzona ze stali nierdzewnej
ZR: odporny na ogień
Zastosowanie
Wykorzystywane do przewodów przesyłowych i dystrybucyjnych o napięciu nominalnym 35 kV i poniżej.
Kabel napędowy wysokiego i średniego napięcia do zastosowania statycznego na ziemi, wewnątrz i na zewnątrz obiektów, na zewnątrz, w kanałach kablowych, w wodzie,w warunkach, w których kable nie są narażone na większe obciążenia mechaniczne i naprężenia naciągowe.
| MV ((18v/30kv) Kabel zasilania | ||
| Model i Opis Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Numer rdzenia | Powierzchnia przekroju poprzecznego przewodnika ((mm2) |
| izolacja xlpe | 1 rdzeń 3 rdzeń | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Rdzeń Cu | ||
| YJV, N2XSY;PVC owinięty kabel zasilania | ||
| YJV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC | ||
| YJV32, YJV42;przęgło stalowe,kabel zasilania pokryty powłoką PVC | ||
| Al Core | ||
| YJLV, NA2XSY; kable zasilania pokryte powłoką z PVC | ||
| YJLV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC | ||
| YJLV32, YJLV42;przewód stalowy z opancerzeniem,kabel zasilania o powłokę z PVC | ||
Standardowy
Międzynarodowe: IEC 60502, IEC 60228
Chiny: GB/T 12706
Inne normy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne:
Maksymalna temperatura przewodnika: poniżej normy (90OC), awaryjne (130OC) lub w warunkach zwarcia nie dłuższych niż 5 s (250°C).
Min. Temperatura otoczenia 0OC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 15 x kablu O.D dla pojedynczego rdzenia
12 x kabli O.D. dla wielojadrowych
| Napięcie badawcze | 6 / 10 kV | [kV] | 21 / 5 minut. |
| 12 / 20 kV | [kV] | 42 i pół minuty. | |
| 18 / 30 kV | [kV] | 63 i pół minuty. | |
| Zakres temperatury | w ruchu | -5°C do +70°C | |
| ustalone | -20°C do +70°C | ||
| Temperatura pracy | zwarcie | °C | 250 |
| Czas zwarcia | Max. | [sek] | 5 |
| Promień gięcia | Min. | x średnica | 15 |
| Pożarność | standardowy | EN 60332-1-2 |
| Nazwa przekroju poprzecznego przewodnika | Numer włókien konduktoru | Grubość izolacji | Gęstość wewnętrznej osłony | Dia, z branżowego drutu | Gęstość obudowy | Przybliżenie. |
Przybliż. Waga |
Max. D.C. Opór przewodnika (20 °C) | Próbkowanie napięcia AC | Obecny rating | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | W powietrzu (A) | W glebie ((A) |
| 3 × 50 | 10/2.52 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 0.387 | 63 | 175 | 180 |
| 3 × 70 | 14/2.52 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0.268 | 63 | 220 | 220 |
| 3 × 95 | 19/2.52 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 0.193 | 63 | 255 | 265 |
| 3 × 120 | 24 godziny na dobę.52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0.153 | 63 | 290 | 300 |
| 3 × 150 | 30/2.52 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0.124 | 63 | 330 | 340 |
| 3 × 185 | 37/2.52 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0.0991 | 63 | 435 | 380 |
| 3 × 240 | 48/2.52 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0.0754 | 63 | 495 | 435 |
| 3 × 300 | 61/2.52 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0.0601 | 63 | 565 | 485 |
| 3 × 400 | 61/2.97 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0470 | 63 | 640 | 520 |
![]()
