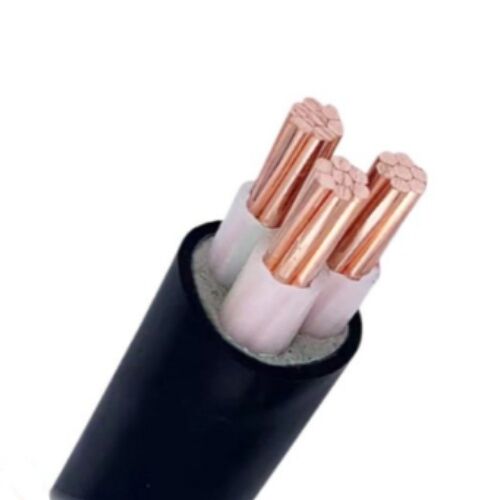

Kable elektryczne z izolacją XLPE
Kabel izolowany XLPEPodanie
Kable zasilające z izolacją XLPE nadają się do przesyłu i dystrybucji energii o napięciu znamionowym do 15 kV.W przypadku montażu stacjonarnego na wolnym powietrzu jest on zakopywany bezpośrednio w korycie kablowym.Kable zbrojone taśmą stalową (STA) mogą wytrzymać siły mechaniczne, ale nie mogą wytrzymać dużych sił rozciągających.Liny opancerzone stalą (SWA) mogą wytrzymać siły mechaniczne i rozciągające.
Napięcie znamionowe: 0,6 / 1kV, 1,8 / 3kV, 3,6 / 6kV, 6 / 6kV, 6 / 10kV, 8,7 / 10kV, 8,7 / 15kV
Charakterystyka fizyczna i elektryczna
| Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
| przekrój sek. | grubość | grubość | około. | około. | |||
| Nominalny | |||||||
| Faza | Neutralny | wartość | |||||
| mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Doskonałe właściwości elektryczne i fizyczne - mniej strat w transmisji elektrycznej i oszczędność energii.
Zdolność do przenoszenia dużego prądu przy wyższej temperaturze roboczej.
Wyższa wytrzymałość i odporność na odkształcenia termiczne, pękanie naprężeniowe i starzenie termiczne.
Łatwy w instalacji - bez ograniczeń układu linii, bez ograniczeń terenu lub wysokości.
Bezobsługowe do 60 lat żywotności.
Nasza przewaga
Używaj tylko wysokiej jakości materiałów izolacyjnych XLPE.
Masowa produkcja zapewnia konkurencyjne ceny.
Zapewnione są bezpłatne próbki i OEM.

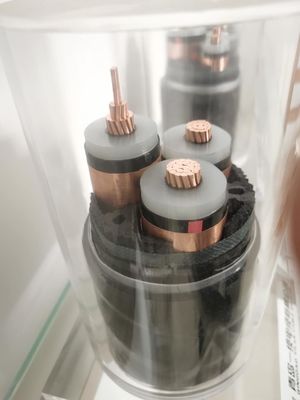

Budowa
Dyrygent: miedź wyżarzona lub miedź cynowana
Okrągły drut miedziany lity IEC 60228 klasa 1 (RE) -
Okrągły pleciony drut miedziany IEC 60228 klasa 2 (RM)
-Sektorowy skręcony przewód miedziany IEC 60228 klasa 2 (SM) -
Okrągły elastyczny przewód miedziany IEC 60228 poziom 5
Warstwa ekranująca przewodnika: taśma półprzewodząca lub wytłaczana półprzewodnikowa
Warstwa izolacyjna: XLPE
Warstwa ekranująca izolacji: taśma półprzewodnikowa lub wytłaczana półprzewodnikowa i / lub taśma miedziana
Wewnętrzna osłona: wypełniacz i taśma owinięte lub wytłaczane
Pancerz metalowy: ocynkowana taśma stalowa (STA) lub ocynkowany drut stalowy (SWA)
Płaszcz: PVC lub PE
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
