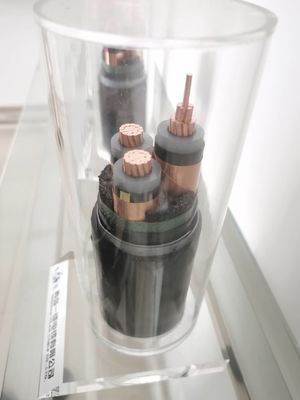

Wodoodporny kabel 220kV z izolacją XLPE
Dane techniczne
Maksymalna temperatura przewodnika: w normalnych (90 ℃), awaryjnych (130 ℃) lub w warunkach zwarcia nieprzekraczająca 5 s (250 ℃).
Minimalna temperatura otoczenia: Jeśli temperatura otoczenia jest niższa niż 0 ℃, kabel należy podgrzać
Minimalny promień gięcia: 20 (d + D) ± 5%
1. Dyrygent:
1.1 Zwarty przewodnik okrągły, złożony z kilku warstw koncentrycznych zwojów spiralnych.
1.2 Przewodniki segmentowe.Przewodniki składają się z wielu segmentowych przewodów połączonych razem, tworząc cylindryczny rdzeń.
2. Warstwa ekranująca półprzewodnik na przewodzie:
Aby zapobiec koncentracji pola elektrycznego, między przewodnikiem a warstwą izolacyjną znajduje się ultra-gładki interfejs półprzewodnikowy XLPE.
3. Izolacja XLPE:
Podczas pracy pod wysokim napięciem warstwa izolacyjna izoluje warstwę ekranującą od warstwy ekranującej pracującej na potencjale ziemi.Materiał izolacyjny musi być w stanie wytrzymać pole elektryczne w znamionowych i przejściowych warunkach pracy.
4. Warstwa ekranująca półprzewodnikowa na warstwie izolacyjnej:
Warstwa ta pełni tę samą funkcję, co ekran przewodnika: stopniowo przechodzi od medium izolacyjnego o niezerowym polu elektrycznym do ośrodka przewodzącego o zerowym polu elektrycznym (tutaj jest to metalowy ekran kabla).
5. Metalowy ekran:
Falista aluminiowy ekran spawany wzdłużnie
Rdzeń: pojedynczy
6. Pochwa:
PVC (IEC60502 ST 2) PE (IEC60502 ST 7)
7. Podstawowe rozpoznanie:
naturalny
8. Oznakowanie kabli:
Tłoczenie lub drukowanie
9. Standard:
IEC 60840 IEC 62067 GB / T 11017 GB / T 18890
10. Zastosowanie:
Służy do prowadzenia linii przesyłowej między dwoma jednostkami sieci dystrybucyjnej, agregatem prądotwórczym i rozdzielczym lub stacją przesyłową lub podstacją.
11. Układanie:
Transport lotniczy lub bezpośredni pochówek

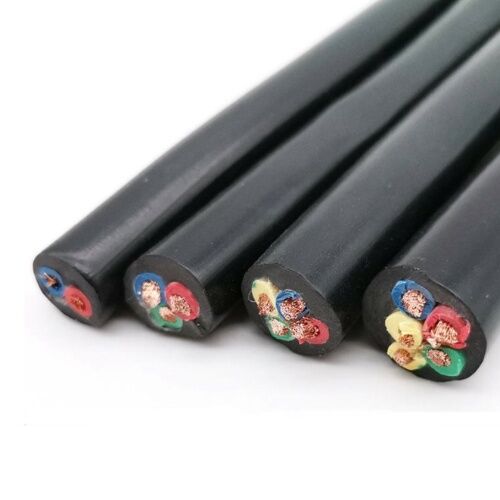

Charakterystyka fizyczna i elektryczna
| Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
| przekrój sek. | grubość | grubość | około. | około. | |||
| Nominalny | |||||||
| Faza | Neutralny | wartość | |||||
| mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Izolacja kabla zasilającego XLPE wykonana jest z XLPE (usieciowany polietylen) o temperaturze znamionowej 90 o C.
Przewodnik: płaski, okrągły, zagęszczony drut aluminiowy lub miedź o wysokiej czystości zgodnie z normą IEC 60228 poziom 2.
Płaszcz zewnętrzny: bezdymny i bezhalogenowy z PVC lub LSOH
Napięcie znamionowe: średnie i niskie napięcie
Standard wykonawczy: wyprodukowany zgodnie z normą GB / T12706-2002 (tak samo jak IEC60502).
Pancerz: drut stalowy ocynkowany lub taśma stalowa.
Budowa
Dyrygent: miedź wyżarzona lub miedź cynowana
Okrągły drut miedziany lity IEC 60228 klasa 1 (RE) -
Okrągły pleciony drut miedziany IEC 60228 klasa 2 (RM)
-Sektorowy skręcony przewód miedziany IEC 60228 klasa 2 (SM) -
Okrągły elastyczny przewód miedziany IEC 60228 poziom 5
Warstwa ekranująca przewodnika: taśma półprzewodząca lub wytłaczana półprzewodnikowa
Warstwa izolacyjna: XLPE
Warstwa ekranująca izolacji: taśma półprzewodnikowa lub wytłaczana półprzewodnikowa i / lub taśma miedziana
Wewnętrzna osłona: wypełniacz i taśma owinięte lub wytłaczane
Pancerz metalowy: ocynkowana taśma stalowa (STA) lub ocynkowany drut stalowy (SWA)
Płaszcz: PVC lub PE
