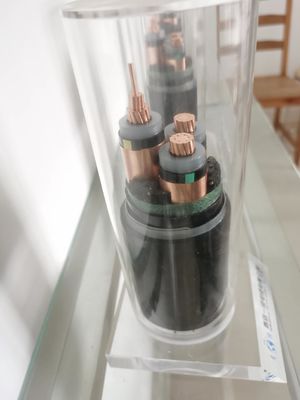

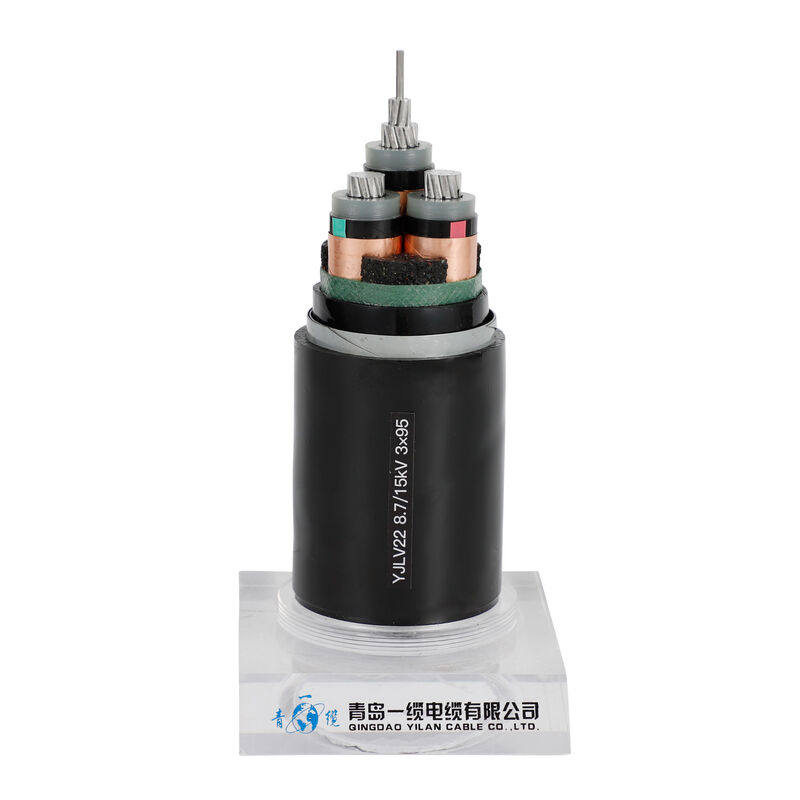

3-żyłowy kabel zasilający z izolacją XLPE
Kabel izolowany XLPE
XLPE oznacza usieciowany polietylen lub wulkanizowany polietylen.Krótko mówiąc, kabel zasilający XLPE to kabel, który jest odpowiednio izolowany związkiem XLPE.Kable zasilające XLPE są czasami nazywane kablami PEX lub kablami XLPE.
Ponieważ XLPE jest usieciowanym polietylenem, w porównaniu z kablami PVC, kable zasilające XLPE mają wyższy prąd znamionowy i dłuższą żywotność.W warunkach zwarciowych kable zasilające XLPE mogą wytrzymać temperatury do 250ºC, a kable PVC mogą wytrzymać temperatury do 160ºC.Kable zasilające XLPE mają również wyższą zdolność przeciążeniową w sytuacjach awaryjnych.
Charakterystyka fizyczna i elektryczna
| Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
| przekrój sek. | grubość | grubość | około. | około. | |||
| Nominalny | |||||||
| Faza | Neutralny | wartość | |||||
| mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Izolacja kabla zasilającego XLPE wykonana jest z XLPE (usieciowany polietylen) o temperaturze znamionowej 90 o C.
Przewodnik: płaski, okrągły, zagęszczony drut aluminiowy lub miedź o wysokiej czystości zgodnie z normą IEC 60228 poziom 2.
Płaszcz zewnętrzny: bezdymny i bezhalogenowy z PVC lub LSOH
Napięcie znamionowe: średnie i niskie napięcie
Standard wykonawczy: wyprodukowany zgodnie z normą GB / T12706-2002 (tak samo jak IEC60502).
Pancerz: drut stalowy ocynkowany lub taśma stalowa.
Charakterystyka przestrzenna izolatora XLPE
Długie łańcuchy molekularne polietylenu są ze sobą sieciowane w procesie podobnym do wulkanizacji gumy, tworząc w ten sposób trójwymiarową strukturę sieciową z silnymi wiązaniami.Czysty polietylen jest materiałem termoplastycznym, to znaczy po podgrzaniu mięknie i staje się plastyczny, a po schłodzeniu twardnieje.Czysty polietylen zostanie przekształcony w termoutwardzalny XLPE, czyli po podgrzaniu trwale zestali się.Dzięki procesowi sieciowania polietylenowa warstwa izolacyjna kabla ma stabilność termiczną, a także znacznie poprawiono temperaturę topnienia.Dlatego kable izolowane XLPE mają wyższą odporność na ciepło, a tym samym lepszą odporność na odkształcenia termiczne.Ze względu na doskonałe parametry termiczne, obciążalność prądowa kabli XLPE jest wyższa niż w przypadku tradycyjnych kabli.
