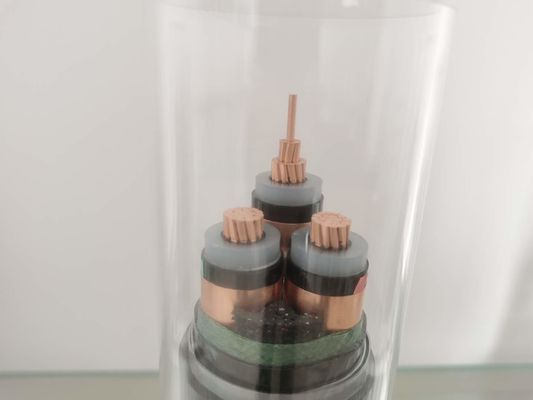

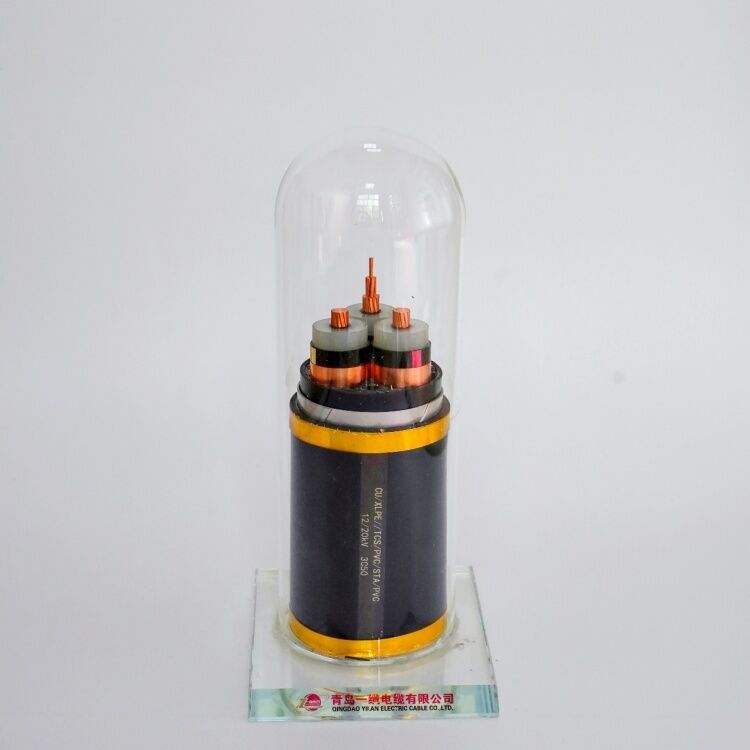

Wodoodporny kabel zasilający XLPE do transmisji 220KV
Kabel XLPE
Kabel XLPE odnosi się do usieciowanego kabla zbrojonego z rdzeniem aluminiowym z izolacją polietylenową.W kablu XLPE skrętka aluminiowa jest najpierw ekranowana w postaci wytłoczki półprzewodnikowej.Aluminiowy drut wielodrutowy może zapewnić gładką powierzchnię przewodu i zapobiegać tworzeniu się wnęki na powierzchni przewodu podczas zginania kabla.Przewód ekranujący jest izolowany ekstrudowaną mieszanką XLPE.Warstwa izolacyjna jest dodatkowo ekranowana warstwą niemetalowego materiału półprzewodnikowego, na którą nakładana jest niemagnetyczna metalowa warstwa ekranująca w postaci taśmy miedzianej lub aluminiowej.Jeśli jest to kabel wielożyłowy, należy umieścić drut rdzeniowy razem z odpowiednim wypełnieniem w szczelinie i owinąć taśmą PVC lub ekstrudowanym PVC.W celu ochrony mechanicznej na wewnętrznej powłoce znajduje się niemagnetyczny zbrojenie z drutu / taśmy / taśmy aluminiowej do kabli jednożyłowych i zbroje z drutu stalowego do kabli wielożyłowych.Wyciągnij warstwę PVC / PE jako płaszcz zewnętrzny, zwykle z tylnym kolorem, aby zapobiec przedostawaniu się wilgoci.
Charakterystyka fizyczna i elektryczna
Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
przekrój sek. | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Izolacja kabla zasilającego XLPE wykonana jest z XLPE (usieciowany polietylen) o temperaturze znamionowej 90 o C.
Przewodnik: płaski, okrągły, zagęszczony drut aluminiowy lub miedź o wysokiej czystości zgodnie z normą IEC 60228 poziom 2.
Płaszcz zewnętrzny: bezdymny i bezhalogenowy z PVC lub LSOH
Napięcie znamionowe: średnie i niskie napięcie
Standard wykonawczy: wyprodukowany zgodnie z normą GB / T12706-2002 (tak samo jak IEC60502).
Pancerz: drut stalowy ocynkowany lub taśma stalowa.
Podanie
Kable XLPE są odpowiednie do ogólnych zastosowań wysokiego i ultra wysokiego napięcia 132 kV.Kabel może być używany do długich ścieżek kablowych w przesyle wysokiego napięcia, gdzie główną rolę odgrywają straty dielektryczne.W porównaniu z innymi kablami wysokiego napięcia, ten kabel jest lekki, więc można go łatwo rozciągnąć.Ponieważ nigdy nie ma migracji oleju z izolatora, można go bez wahania zainstalować do pracy pochylonej lub pionowej.Materiał izolacyjny XLPE ma wyjątkowo wysoką odporność na wilgoć, więc nie są wymagane żadne specjalne środki ostrożności podczas podłączania i kończenia.Podłączenie kabli XLPE zajmuje mniej czasu niż jakiekolwiek inne tradycyjne kable podobnej klasy.Kable te można bezpiecznie stosować w dowolnym układzie drgań, takim jak mosty.Kable te mają lepszą odporność na wodę gruntową, chemikalia, olej i korozyjne sole fluorkowe.Nie stwarzają zagrożenia pożarowego.Kable te są mniej podatne na awarie z powodu starzenia i mają dłuższą żywotność.
