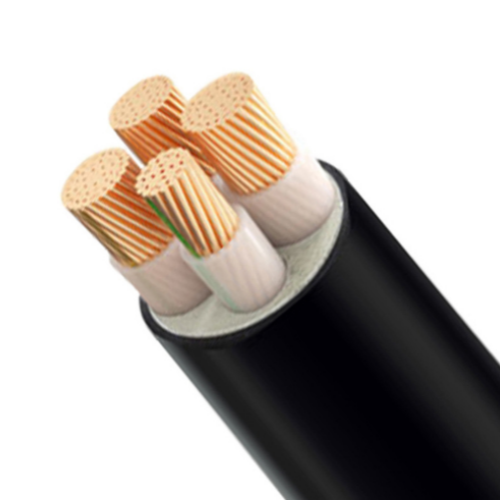

Multi Core IEC 60502-1 Low Voltage XLPE Power Cable

Wielordzeniowy kabel zasilający XLPE o niskim napięciu IEC 60502-1

  • High Light

    Kabel zasilający niskonapięciowy XLPE

    ,

    kabel zasilający IEC 60502-1 XLPE

    ,

    kabel zasilający wielordzeniowy XLPE

  • Imię
    Kabel miedziany
  • Materiał przewodnika
    Miedź
  • Standard
    IEC 60502-1
  • Powłoka zewnętrzna
    PCV
  • kolor
    Dostosowane
  • Rodzaj
    Kabel podziemny XLPE
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    HOLD-ONE
  • Orzecznictwo
    CE/IEC/KEMA/VDE
  • Minimalne zamówienie
    Do negocjacji
  • Cena
    Negotiable
  • Szczegóły pakowania
    Żelazno-drewniany bęben lub cały drewniany bęben
  • Czas dostawy
    8-15 dni
  • Zasady płatności
    L / C, T / T
  • Możliwość Supply
    100 km na miesiąc

Wielordzeniowy kabel zasilający XLPE o niskim napięciu IEC 60502-1

Kabel zasilający niskonapięciowy XLPE



Kabel XLPE


Kabel XLPE odnosi się do usieciowanego kabla zbrojonego z rdzeniem aluminiowym z izolacją polietylenową.W kablu XLPE skrętka aluminiowa jest najpierw ekranowana w postaci wytłoczki półprzewodnikowej.Aluminiowy drut wielodrutowy może zapewnić gładką powierzchnię przewodu i zapobiegać tworzeniu się wnęki na powierzchni przewodu podczas zginania kabla.Przewód ekranujący jest izolowany ekstrudowaną mieszanką XLPE.Warstwa izolacyjna jest dodatkowo ekranowana warstwą niemetalowego materiału półprzewodnikowego, na którą nakładana jest niemagnetyczna metalowa warstwa ekranująca w postaci taśmy miedzianej lub aluminiowej.Jeśli jest to kabel wielożyłowy, należy umieścić drut rdzeniowy razem z odpowiednim wypełnieniem w szczelinie i owinąć taśmą PVC lub ekstrudowanym PVC.W celu ochrony mechanicznej na wewnętrznej powłoce znajduje się niemagnetyczny zbrojenie z drutu / taśmy / taśmy aluminiowej do kabli jednożyłowych i zbroje z drutu stalowego do kabli wielożyłowych.Wyciągnij warstwę PVC / PE jako płaszcz zewnętrzny, zwykle z tylnym kolorem, aby zapobiec przedostawaniu się wilgoci.



Charakterystyka fizyczna i elektryczna



Liczba wyników x Izolacja Osłona Ø zewnętrzna waga Aktualne oceny w powietrzu 30 ℃ Obecne oceny pochowane 20 ℃
przekrój sek. grubość grubość około. około.
  Nominalny
Faza Neutralny wartość
mm² mm mm mm mm kg / km ZA ZA
3 × 4 + 1 × 2,5 0,7 0,7 1.8 12.7 277 37 47
3 × 6 + 1 × 4 0,7 0,7 1.8 13.9 363 47 60
3 × 10 + 1 × 6 0,7 0,7 1.8 16.1 527 64 81
3 × 16 + 1 × 10 0,7 0,7 1.8 18.6 766 85 106
3 × 25 + 1 × 16 0.9 0,7 1.8 22.2 1140 113 137
3 × 35 + 1 × 16 0.9 0,7 1.8 24.6 1475 139

164





Cecha produktu


Izolacja kabla zasilającego XLPE wykonana jest z XLPE (usieciowany polietylen) o temperaturze znamionowej 90 o C.
Przewodnik: płaski, okrągły, zagęszczony drut aluminiowy lub miedź o wysokiej czystości zgodnie z normą IEC 60228 poziom 2.
Płaszcz zewnętrzny: bezdymny i bezhalogenowy z PVC lub LSOH
Napięcie znamionowe: średnie i niskie napięcie
Standard wykonawczy: wyprodukowany zgodnie z normą GB / T12706-2002 (tak samo jak IEC60502).
Pancerz: drut stalowy ocynkowany lub taśma stalowa.


Jaka jest różnica między kablami z izolacją XLPE i PVC?



XLPE to usieciowany polietylen.Proces sieciowania lub wulkanizacji polega na tworzeniu wiązań chemicznych w odstępach między długimi łańcuchami molekularnymi w celu uzyskania efektu „klatki schodowej”, który zapobiega poślizgowi między cząsteczkami.W wyniku usieciowania materiał staje się odporny na ciepło i nie mięknie w wysokich temperaturach.Może wytrzymać pękanie naprężeniowe i starzenie.Wraz ze zmianą struktury XLPE uzyskał doskonałe właściwości elektryczne.W porównaniu z kablami PVC, kable XLPE mają wyższy prąd znamionowy i dłuższą żywotność.W warunkach zwarcia kabel wytrzymuje temperatury do 250ºC w porównaniu do 160ºC kabli PVC.

W sytuacjach awaryjnych ma również wyższą zdolność przeciążeniową.Kabel XLPE jest idealnym wyborem do przesyłu i dystrybucji energii, ponieważ ma wysoką odporność na korozję w zanieczyszczonym środowisku atmosferycznym i ma lepszą odporność na chemikalia i korozyjne zasady.Nie tylko to, może również wytrzymać wibracje i szok termiczny.W porównaniu z PVC jego odporność na wilgoć jest 100 razy większa.
