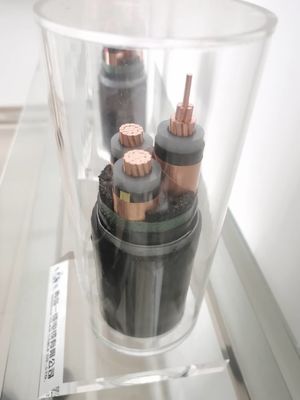

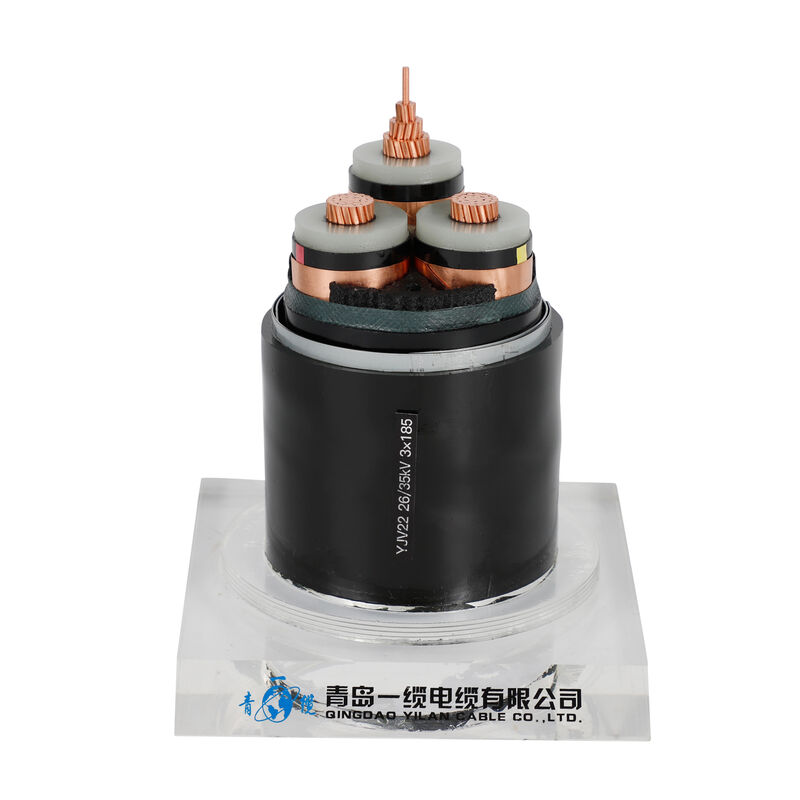

XLPE izolowane kable pokryte powłoką PVC
Krótkie wprowadzenie izolowanego kabla zasilania XLPE
Od lat sześćdziesiątych XX wieku Chiny zastąpiły kable izolowane olejem i papierem z doskonałą wydajnością elektryczną, dobrym przeciążeniem, wysokim napięciem, dużą pojemnością przesyłową, niską wagą, bez ograniczeń spadków,i charakterystyki układania pionowego, osiągnęła znaczący postęp w zakresie kabli XLPE.Kabel XLPE może być szeroko stosowany nie tylko w zakresie niskiego i średniego napięcia 35 KV i poniżejPonadto w niektórych krajach rozwiniętych przemysłowych otworzono 500-kV ultra wysokonapięciowe kable XLPE.
Charakterystyka fizyczna i elektryczna
| Liczba rdzeni x | Izolacja | Włócznia | Ø zewnętrzny | masę | Wartości bieżące w powietrzu 30°C | Wskaźniki prądu zakopane 20°C | |
| sekundowe. | grubość | grubość | Ok. | Ok. | |||
| Nazwa | |||||||
| Faza | Neutralne | wartość | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3x4+1x2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3x6+1x4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3x10+1x6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3x16+1x10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3x25+1x16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3x35+1x16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Wybór napięcia znamionowego kabla:
Narysowane napięcie kabla powinno być odpowiednie dla napięcia systemu i warunków użytkowania użytego kabla, wyrażonych w U0 / U (Um), które są wartościami skutecznymi, a jednostką jest KV.
U0 - napięcie znamionowe między przewodnikiem kablowym a warstwą osłonową lub metalową osłoną.
U ---Nominalne napięcie częstotliwości przemysłowej między przewodnikami stosowanymi w projektowaniu kabli.
Um - maksymalne napięcie urządzenia (maksymalne użyte napięcie lub maksymalna wartość systemu urządzenia).
Różnica między kable XLPE a kable PVC
Główną różnicą:
1Maksymalna temperatura pracy przewodnika: kabel XLPE ma wyższy prąd nominalny i dłuższą żywotność niż kabel PVC.XLPE jest 90 stopni Celsjusza..
2Najwyższa temperatura zwarcia (trwająca mniej niż 5 sekund): w warunkach zwarcia izolowany kabel PVC wynosi 160 stopni Celsjusza,a połączony polietylen jest 250 stopni Celsjusza.
3W porównaniu z PVC, jego odporność na wilgoć jest 100 razy większa.
4Żywotność: Ogólnie rzecz biorąc, kable izolowane XLPE są dłuższe niż kable izolowane PVC.
5Ceny: Ogólnie rzecz biorąc, cena izolowanych kabli XLPE jest wyższa niż cena izolowanych kabli PVC.
6. wodoodporność w środowisku zastosowania: kable izolowane PVC są lepsze niż kable izolowane XLPE.
7Ochrona środowiska: Ponieważ XLPE nie zawiera chloru i po spaleniu uwalnia toksyczne gazy, kable izolowane XLPE są bardziej przyjazne dla środowiska niż kable izolowane PVC.
Główną różnicą między nimi jest to, że XLPE może być stosowany do zastosowań wysokiego napięcia i niskiego napięcia.Izolacja PVC nie wytrzyma tak dużego ciśnienia., co oznacza, że nadaje się tylko do zastosowań niskiego napięcia.
