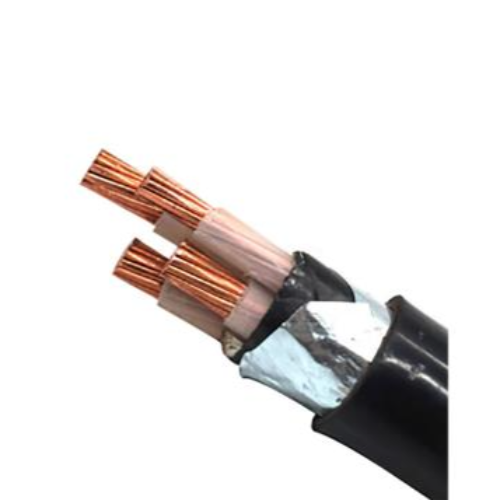

Kabel izolowany XLPE 90c 4cx50mm2
Kabel XLPE
Kable o dużej wytrzymałości z izolacją XLPE zostały wprowadzone na całym świecie w połowie lat 60.Kable te przezwyciężają ograniczenia kabli izolowanych PVC, takie jak degradacja termiczna, słaba odporność na wilgoć i termoplastyczność
Charakterystyka fizyczna i elektryczna
Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
przekrój sek. | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Podanie
Stosowany w miejscach, w których występuje zagrożenie pożarem, takich jak hotele, szpitale, centra handlowe, elektrownie, centra informatyczne, a także miejsca, w których ludzie są przewożeni koleją i składowany jest cenny sprzęt.Kable te nie przewodzą płomienia podczas pożaru, nie wytwarzają dużych stężeń dymu i nie tworzą środowiska korozyjnego, dzięki czemu zapewniają lepszą ochronę.Może być stosowany wewnątrz, na zewnątrz lub pod ziemią bez naprężeń mechanicznych.
W porównaniu z kablami izolowanymi PVC, kable z izolacją XLPE mają następujące zalety:
Zalety techniczne:
Prąd znamionowy jest wyższy, a odporność na zwarcie jest wyższa.To 1,2 raza więcej niż PCV.
Termoutwardzalny.
Rezystancja izolacji jest 1000 razy większa niż w przypadku kabli PVC.
Wyższa odporność na wilgoć.
Lepsza odporność na prąd udarowy.
Niskie straty dielektryczne.
Lepsza odporność chemiczna.
Dłuższa żywotność.
Stosunkowo wysoka temperatura pracy kabla 90 ° C i temperatura zwarcia 250 ° C
Korzyści biznesowe:
Ze względu na małą średnicę kabla i większą wagę *, koszt układania jest obniżony.
Niższe koszty instalacji, ponieważ średnica kabla jest stosunkowo mała, a promień gięcia mały, więc przestrzeń wymagana do ułożenia kabla jest niewielka.
** W porównaniu z kablami izolowanymi PVC można zastosować mniejszy kabel.
