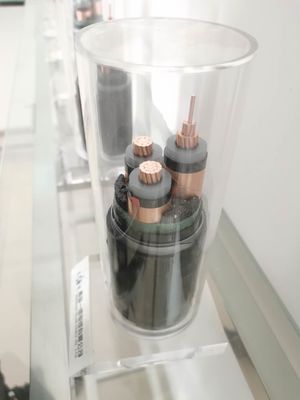

3-rdzeniowy miedziany rdzeniowy XLPE izolowany kabel zasilania

W przypadku linii izolowanych z PVC lub XLPE lub linii przesyłowych bez izolacji lub przewodów neutralnych, przewody fazowe mogą być AAC lub AAAC lub ACSR lub miedziane.
W przypadku kabli powietrznych izolowanych wielojadrowych z PVC lub XLPE, z lub bez przewodników Messenger lub neutralnych oraz z lub bez przewodników oświetlenia ulicznego, przewodników fazowych i oświetlenia ulicznego
Przewodnik jest AAC z izolacją PVC, podczas gdy Messenger lub neutralny przewodnik linii przesyłowej
Jest AAAC lub ACSR z izolacją PVC (XLPE) lub bez niej.
standardowy:
DIN VDE 0276 Część 620 -622
HD 620 S1

3-rodzeniowy miedziany rdzeń XLPE izolowany kabel zasilania

Struktura:

1) Konduktor:
Przewodnik: zgodny z normą IEC 60228
Typ 2 / VDE 0276 Typ 2 skompresowane okrągłe przewodniki miedziane lub aluminiowe.
Blokowanie wody
Aby zapobiec przepływowi wody przez kabel podczas przechowywania, obsługi, instalacji i
Proces działania
środkowa

Przewodnik 3-rdzeniowy miedziany rdzeniowy XLPE izolowany kabel zasilania

2) Warstwa osłony przewodnika:
Warstwa osłony przewodnika składa się z ekstrudowanej warstwy złożonej z niemetalicznych półprzewodników, która jest mocno przymocowana do warstwy izolacyjnej w celu wykluczenia wszystkich próżni powietrza.
Minimalna grubość
Jest to 0,3 mm w temperaturze 90 °C, a maksymalna rezystywność objętościowa wynosi 500 ohm-m.

3) Izolacja:

Izolacja wykonana jest z ekstrudowanego materiału kompozytowego 2XL1 XLPE zgodnie z DIN VDE 0207 część 22 i HD 620.1
Z
Wysoki stopień łączenia krzyżowego, brak zanieczyszczeń, brak porów i odporność na ciepło w procesie suchego utwardzania.

3-rodzeniowy miedziany rdzeń XLPE izolowany kabel zasilania

4) Warstwa izolacyjna:

Izolacyjna warstwa osłonowa składa się z niemetalicznego, półprzewodnikowego związku wytłaczanego wytłaczanego na warstwie izolacyjnej.Powierzchnia półprzewodnikowa wytłuszczona powinna składać się z kleju lub mieszaniny półprzewodnikowej podlegającej podaniu na zimno, którą można usunąć w celu połączenia lub zakończenia.Minimalna grubość wynosi 0, 3 mm.
,
Maksymalna rezystywność objętościowa w temperaturze 90°C wynosi 500 Ohmm.
Pozbądź się powietrza.

Pustki i można je łatwo odkręcić ręcznie na miejscu.

3-rodzeniowy miedziany rdzeń XLPE izolowany kabel zasilania

5) Przewodzący
Warstwa blokująca wodę: w izolacyjnej warstwie osłony można użyć wody o półprzewodzącej odporności
Przy pokryciu taśma rozszerza się pod wpływem wilgoci wody, zapewniając długotrwałą szczelność.

6) Metalowa warstwa ochronna: warstwa ochronna taśmą miedzianą lub warstwa ochronna drutem miedzianym (CTS / CWS)
Na przewodzącej warstwie wody należy zastosować drut miedziany o średnicy co najmniej 0,5 mm.
Następnie spiralnie zwinąć miedzianą taśmę o minimalnej grubości 0,1 mm na drut miedziany
Całkowity przekrój metalowej warstwy osłonowej przedstawiony jest w tabeli 2.
W przypadku maksymalnej temperatury 160°C warstwa osłonowa może wytrzymać prąd uszkodzenia ziemi o mocy 1000 A przez jedną sekundę.
Jak pokazano na rysunku, minimalny przekrój przewodów koncentrycznych jest zgodny z normami DIN VDE 0273 i 0276.

7) Warstwa izolacyjna/
Warstwa blokująca wodę: sieć drutowa może być pokryta nieprzewodzącą taśmą blokującą wodę, która rozszerza się pod wpływem wilgoci wody w celu zapewnienia
Pionowa
Wodoszczelność.

3-rodzeniowy miedziany rdzeń XLPE izolowany kabel zasilania

8) Obudowa izolacyjna (dla przewodów opancerzonych):
Powierzchnia izolacyjna obejmuje warstwę wytłuszczonego PVC, PE lub LSZH, która jest nakładana pod pancerz.

9) Pancerz (dla przewodów pancernych): Pancerz obejmuje: pojedyncze rdzeń: aluminium pancerne (AWA)
Wielojadrowe: osłona ze stali (SWA) lub osłona ze stali (STA)
(1) Podwójna warstwa taśmy stalowej ocynkowanej jest nakładana spiralnie w odpowiedni sposób wewnętrznego nakładania.
Wciśnięte
Oddzielić osłonę.

(2) Powierzchnia galwanizowanego płaskiego drutu stalowego o grubości 0,8 mm spiralnie
Na powierzchni osłony,
Poziom pokrycia wynosi co najmniej 90%, a następnie taśma stalowa o nominalnej grubości 0,3 mm
Węgiel spiralny z częstotliwością pokrycia 50%, aby pokryć powierzchnię płaskiego drutu.

10) Okładka zewnętrzna:
Cała obudowa zawiera warstwę wytłuszczonego związku PE DMP2 według typów HD620.1 i 2YM3
Zgodnie z DIN

Numer produktu:

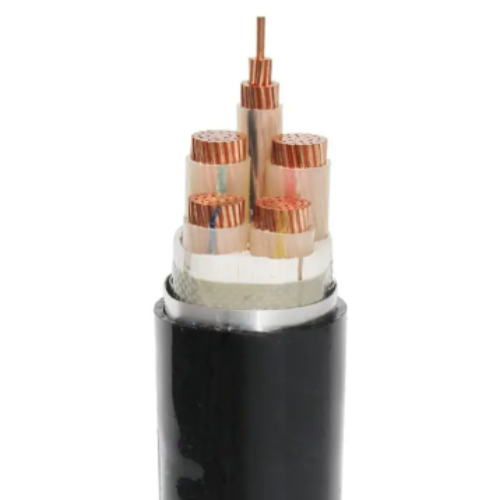

Vv, vv22, YJV, YJV22 1, 1-5
Rdzeń przewodnika z miedzi czystej
2. izolacja z PVC, z lub bez stalowej osłony, z osłoną z PVC
3Wysoka jakość, certyfikacja ISO 9001, CCC, CE, ROHS
4Zapewniam usługi OEM.
1. Będzie produkowany zgodnie z chińską normą krajową GB/T12706.2-12706.3 równoważną IEC 60502
Przewód zasilania XLPE.

Zastosowanie

Produkt ten nadaje się do systemów linii przesyłowych i dystrybucyjnych o napięciu nominalnym od 6/6kV do 26/35kV.może być stosowany do układania powietrza i pod ziemią.
