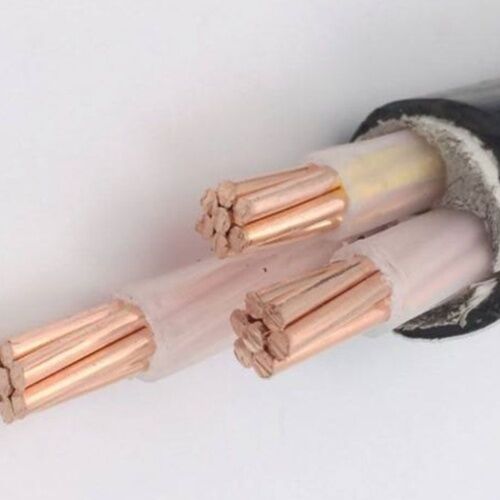

3-rdzeniowy podziemny kabel zasilający z izolacją XLPE z taśmą stalową
Opis wielożyłowego kabla zasilającego:
1. Przewodnik: miedź lub aluminium.
2. Zapewnij opancerzone i niezbrojone kable zasilające.
3. Napięcie znamionowe: 0,6 / 1kv 3,6 / 6kv 6 / 10kv 8,7 / 15kv 26 / 35kv
4. Izolacja z PVC lub XLPE.
5. Normy: IEC, BS, ASTM, NFC, AS, GOST itp. Lub inne specjalne funkcje zgodnie z wymaganiami klienta.
6. Maksymalna długotrwała temperatura pracy kabla izolowanego PVC wynosi 70 ° C, a usieciowanego polietylenu 90 ° C.
7. Temperatura instalacji kabla nie powinna być niższa niż 0 ° C.
8. Maksymalna temperatura zwarcia wynosi: PVC nie przekracza 160 ° C, XLPE 250 ° C, nie więcej niż 5 sekund
9. Kabel o dopuszczalnym promieniu gięcia: nie mniej niż 10 razy D (D: średnica zewnętrzna kabla)
Cechy i zastosowania kabli zasilających z izolacją XLPE:
Kabel zasilający z izolacją z usieciowanego polietylenu charakteryzuje się wysoką wytrzymałością mechaniczną, dużą odpornością na naprężenia środowiskowe, doskonałymi parametrami elektrycznymi i dużą odpornością na prąd.
Korozja chemiczna.Ponadto lekki i prosty produkt jest łatwy w użyciu.Ten produkt jest odpowiedni do systemów przesyłowych i dystrybucyjnych o napięciu znamionowym 0,6 / 1kV.
Posiada główne cechy kabli ognioodpornych.Kable nie są łatwe do zapalenia się lub dalszego spalania w określonym zakresie.Nadaje się do elektrowni, metra, tuneli, wieżowców i na dużą skalę
Gęsto rozmieszczone kable w przedsiębiorstwach przemysłowych i górniczych, polach naftowych, kopalniach węgla i innych miejscach.
Standard wykonawczy:
GB / T 12706, IEC 60502 i powiązane normy krajowe i zagraniczne, takie jak BS, VDE, JIS, AEIC itp.
Charakterystyka fizyczna i elektryczna
Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
przekrój sek. | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 | 164 |
Podanie
Okablowanie do obwodów bezpieczeństwa pożarowego, takich jak systemy sygnalizacji pożaru w wieżowcach, oświetlenie awaryjne i zasilacze, systemy nagłośnieniowe i awaryjne systemy łączności głosowej, usługi sterowania i oprzyrządowania dla kompleksów przemysłowych, handlowych i mieszkalnych.
Funkcje specjalne na życzenie:
• Odporność na olej
• Odporność na promieniowanie UV
• Ognioodporny kat.A, B, C
• Niepalny
•bielec
• Gryzonie
• Niski poziom dymu, zero halogenów
