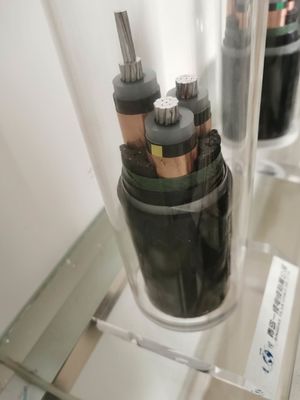

Kabel zasilający z izolacją PVC XLPE 25 mm²
Kabel zasilający z izolacją PVC XLPE:
Kable elektroenergetyczne z izolacją PVC XLPE nadają się do linii przesyłowych i dystrybucyjnych o napięciu znamionowym AC Uo / U nie przekraczającym 0,6 / 1kV.
W przypadku montażu na zewnątrz i wewnątrz w wilgotnym i wilgotnym środowisku, należy go umieścić bezpośrednio na gruncie, na którym występuje nadmierne obciążenie mechaniczne w pochyłym i ruchomym terenie, w miejscu pionowym lub pochyłym, w miejscu łatwym do przesuwania.

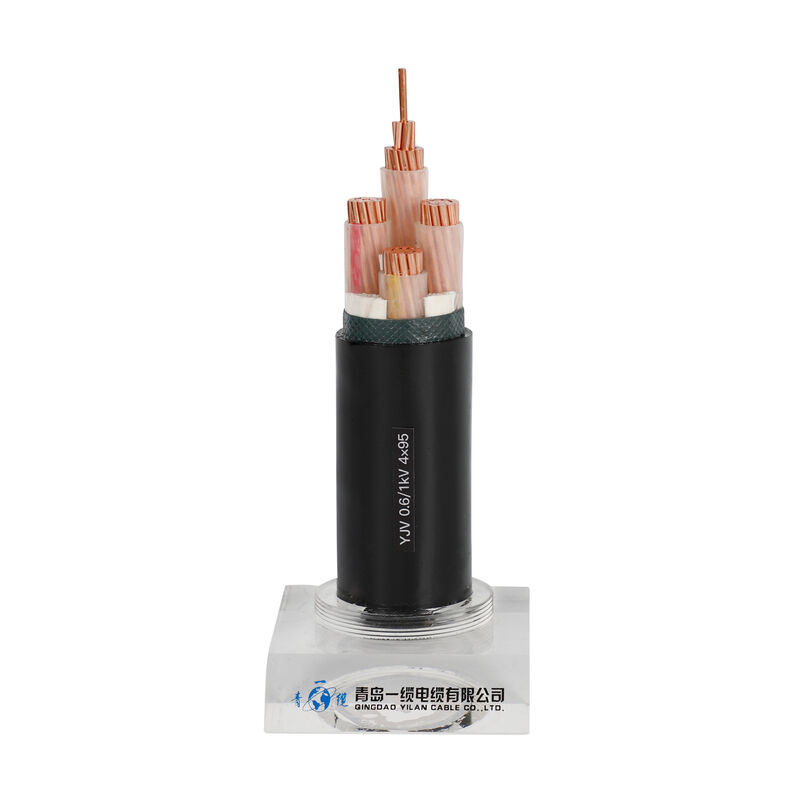

Główne typy kabli zasilających YJV22 / YJV32 to:
YJ: izolacja XLPE
V: izolacja PVC
V: osłona z PVC
22: Pancerz z ocynkowanej taśmy stalowej
32: Pancerz z drutu stalowego ocynkowanego
Charakterystyka fizyczna i elektryczna
| Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
| przekrój sek. | grubość | grubość | około. | około. | |||
| Nominalny | |||||||
| Faza | Neutralny | wartość | |||||
| mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Struktura
Dyrygent: Zwykły drut miedziany o przekroju okrągłym, zgodny z normą IEC 60228 poziom 2
Izolacja: PVC, XLPE
Warstwa wewnętrzna: PVC
Opancerzenie: drut, taśma stalowa, drut aluminiowy
W zależności od wymagań, powłoka: PVC spełnia wymagania normy IEC 60502, kolor czarny
Uwaga: Kolor izolacji, taki jak zgodnie z normą lub wymaganiem
Kabel zasilający jednożyłowy 25 mm2
Charakterystyka przewodnika: miedź
Izolacja: czarny XLPE
Grubość izolacji: 0,7 mm
Płaszcz: PVC
Grubość płaszcza: 1,4 mm
w przybliżeniu.Waga kabla: 294 kg / km
Całkowita średnica kabla: 10,7 mm
Maksymalna rezystancja DC przy 20C: 0,727
Podanie
Stosowana jako linia dystrybucyjno-przesyłowa o napięciu znamionowym 0,6 / 1kV.
Nadaje się do zakopywania w ziemi, układania studni i pod wodą.Potrafi wytrzymać pewne naprężenie wału.
Normy międzynarodowe: IEC 60502-1, IEC 60228;
Wymagania innych norm, takich jak ASTM BS, DIN i ICEA
