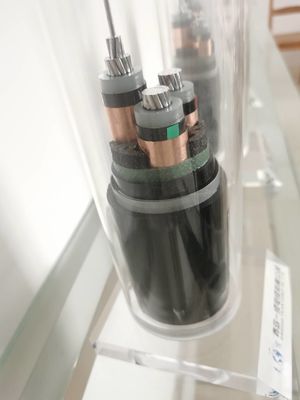

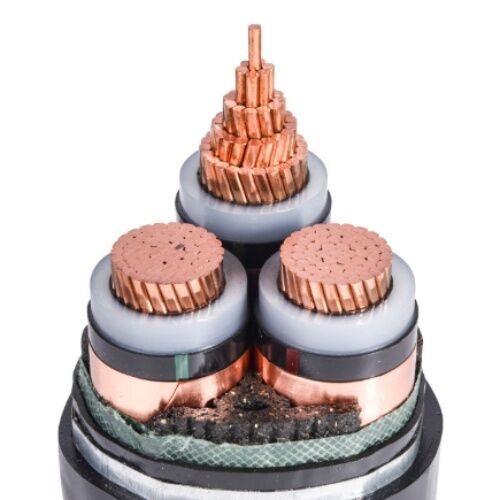

Kabel zasilający w osłonie z PVC:
Kable energetyczne w izolacji z polichlorku winylu mają nie tylko wysoką wytrzymałość mechaniczną, dobrą odporność na obciążenia środowiskowe, dobre właściwości elektryczne i odporność na korozję chemiczną, ale także mają prostą konstrukcję, niewielką wagę i są łatwe w użyciu.Nadaje się do linii przesyłowych i dystrybucyjnych o napięciu znamionowym AC U0 / U do 0,6 / 1kV.
Główną cechą ognioodpornych kabli zasilających z PVC jest to, że nie są one łatwe do zapalenia lub ciągłe spalanie kabla jest bardzo ograniczone podczas pożaru.Nadaje się do miejsc, w których ułożonych jest wiele kabli, takich jak elektrownie, metro, tunele, wieżowce, duże fabryki, kopalnie, pola naftowe i kopalnie węgla.
Charakterystyka fizyczna i elektryczna
| Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
| przekrój sek. | grubość | grubość | około. | około. | |||
| Nominalny | |||||||
| Faza | Neutralny | wartość | |||||
| mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Podstawowe informacje
Model: YJV YJLV VV VLV VY VLY VV22 VV23 VV33 itp.
Kształt materiału: odpowiedni do drutu okrągłego
Zakres: sieć energetyczna i wszystkie branże
Certyfikat: ISO9001, ISO14001, CCC, CE
Dane techniczne: 0,5 mm2-630 mm2
Zastosowania: sieci energetyczne, linie przesyłowe, budownictwo, transport kolejowy, zakłady chemiczne, telekomunikacja, przemysł naftowy, produkcja sprzętu, przemysł oprzyrządowania itp.
Napięcie: 35KV, 10KV, 0,6 / 1KV, 450 / 750V, 300 / 500V
Prąd: AC＆DC
Materiał izolacyjny: XLPE, PVC itp.
Materiał osłony: XLPE, PVC itp.
Kształt materiału: drut okrągły
Podanie
1. Napięcie znamionowe U0 / U wynosi od 0,6 / 1kV do 26 / 35kV.
2. Podczas normalnej pracy maksymalna temperatura przewodu wynosi 90oC.
3. Maksymalna temperatura przewodu będącego w stanie zwarcia (najdłuższy czas trwania nie przekracza 5s) nie przekracza 250oC.
4. Minimalna temperatura otoczenia instalacji nie jest niższa niż 0oC.
Promień gięcia instalacji jest nie mniejszy niż następująca określona wartość:
Kabel nieopancerzony jednożyłowy: 20D
Kabel pancerny jednożyłowy: 15D
3-żyłowy kabel niezbrojony: 15D
3-żyłowy kabel zbrojony: 12D
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
