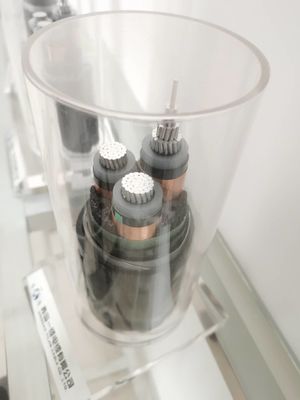

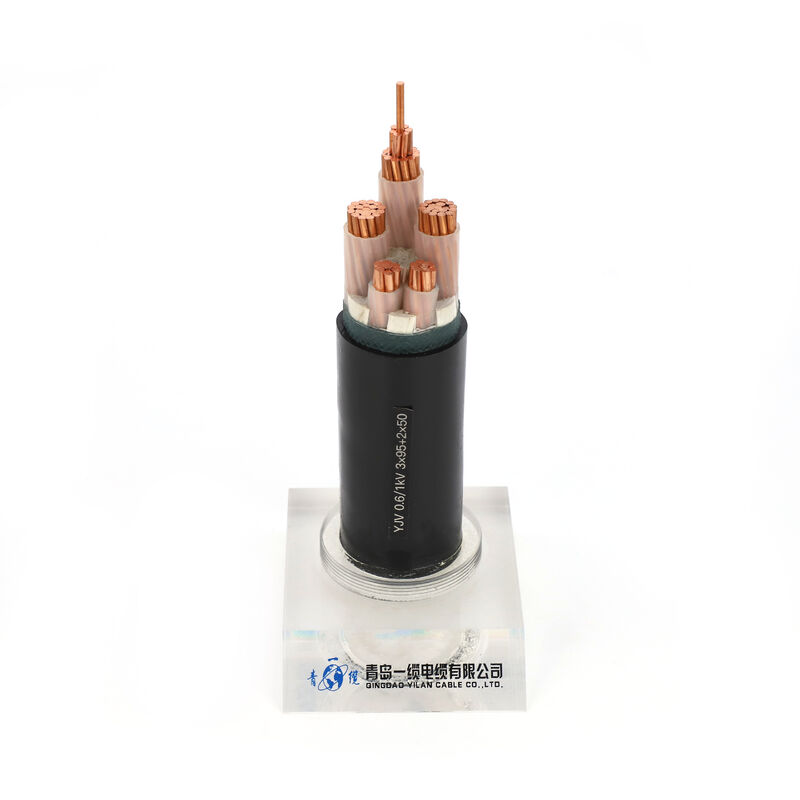

Kabel zasilający jednożyłowy / trzyżyłowy 16-300mm²
Przewód zasilający:
Kable elektroenergetyczne 16-300 mm2, stosowane jako linie energetyczne i przesyłowe na napięcie znamionowe 0,6 / 1kV.
Nadaje się do zakopywania w ziemi, układania studni i pod wodą.Potrafi wytrzymać pewne naprężenie wału.
Charakterystyka fizyczna i elektryczna
| Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
| przekrój sek. | grubość | grubość | około. | około. | |||
| Nominalny | |||||||
| Faza | Neutralny | wartość | |||||
| mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Obowiązujące normy:
Możemy produkować zgodnie z normami IEC60502-1, BS 5467, ICEA S-95-658, CSA C22.2, NFC 33-210 / NFC 32-322, AS-NZS 5000.1 i innymi.
Funkcja:
1. Napięcie znamionowe: 0,6 / 1KV
2. Liczba rdzeni kabla: 1 rdzeń, 2 rdzenie, 3 rdzenie, 4 rdzenie, 5 rdzeni, 3 + 1 rdzenie (3,5 rdzenia), 3 + 2 rdzenie, 4 + 1 rdzenie itd.
3. Najwyższa temperatura pracy przewodu przez długi czas.Izolowany PVC
Maksymalna temperatura to 70 ℃, a maksymalna temperatura izolacji XLPE to 90 ℃.Temperatura izolacji PVC wynosi 160 ℃, temperatura izolacji XLPE 250 ℃.
Struktura:
Przewodnik: Cu / Al (lity / wielożyłowy)
Izolacja: XLPE / PVC / PE / LSHF
Płaszcz wewnętrzny (stosowany w przypadku warstwy pancerza): PVC / PE
Warstwa zbroi (jeśli wymagana): taśma aluminiowa / drut aluminiowy / drut stalowy / taśma stalowa
Płaszcz zewnętrzny: PVC / PE / LSHF
W przypadku montażu na zewnątrz i wewnątrz w wilgotnym środowisku, należy go umieścić bezpośrednio na gruncie (dobrze chronione miejsce), rurach, rowkach i stalowych ramach wsporczych.Stosowany w systemach przesyłu i dystrybucji energii o napięciu 35 kV i niższym.Może całkowicie zastąpić impregnowane olejem kable zasilające z izolacją papierową, a także może częściowo zastąpić kable zasilające izolowane polichlorkiem winylu.Jest szeroko stosowany w energetyce, budownictwie, górnictwie, metalurgii, petrochemii i komunikacji.
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
