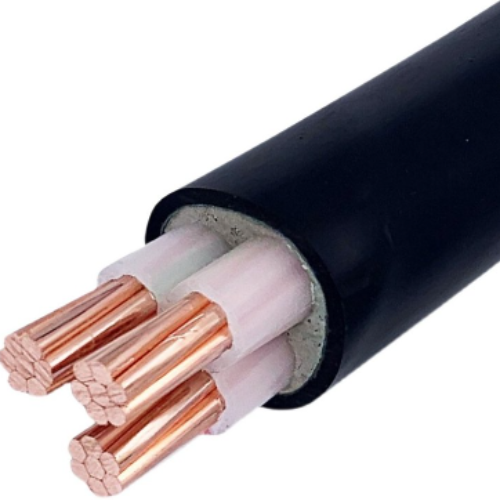

Kabel średniego napięcia Niezbrojony kabel zasilający w izolacji XLPE
Zastosowania kabli średniego napięcia z izolacją XLPE:
Kable średniego napięcia (kable SN) z izolacją XLPE służą do przesyłu i dystrybucji mocy w systemach przesyłu i dystrybucji mocy o napięciu 35 kV lub niższym.Jest szeroko stosowany w elektroenergetyce, budownictwie, górnictwie, metalurgii, petrochemii i polach komunikacyjnych i całkowicie zastępuje zanurzone w oleju kable zasilające z izolacją papierową.►Charakterystyka 1. Napięcie znamionowe U0 / U (Um) kabla: 3,6 / 6 (7,2) -6/6 (7,2) -6/10 (12) -8,7 / 10 (12) -8,7 / 15 (17,5) - 12/20 (24) -18/30 (36) -21/35 (40,5) -26/35 (40,5) kV.
2. Maksymalna dopuszczalna temperatura pracy przewodnika do długotrwałej pracy to 90 stopni.
3. W przypadku zwarcia (najdłuższy długotrwały nie przekracza 5 sekund).Maksymalna temperatura przewodnika nie przekracza 250 stopni.
4. Podczas układania kabli nie ma poziomego ograniczenia upadku.Temperatura otoczenia podczas układania nie powinna być niższa niż 0. W innym przypadku należy ją podgrzać.
5. Doskonałe właściwości elektryczne, odporność chemiczna.
6. Podczas układania wytrzymują odpowiednią przyczepność.Mogą wytrzymać zewnętrzną przyczepność.Po spaleniu pozostawiamy bez dymu i halogenów.Opóźnij spalanie kabla.
Charakterystyka fizyczna i elektryczna
Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
przekrój sek. | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Budowa
Dyrygent: miedź lub aluminium
Kształt przewodnika: Okrągły splot lub zwarty Okrągły splot
Wygląd Kształt: okrągły
Izolacja: XLPE
Typ pancerza: STA (opancerzony stalową taśmą), SWA (zbrojony drutem stalowym), AWA (opancerzony drutem aluminiowym)
Materiał osłony: PVC lub polietylen
