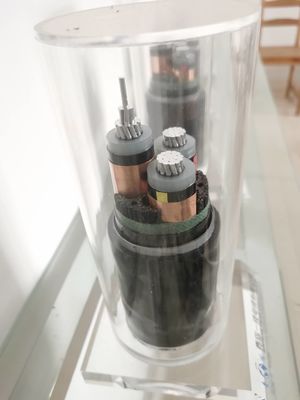

Ognioodporny kabel zasilający z osłoną XLPE

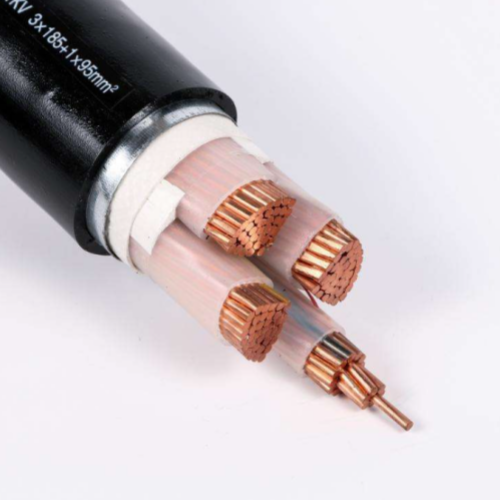

Kabel zasilający z osłoną XLPE
Ten rodzaj kabla ma specjalną ognioodporną powłokę, dzięki czemu ma doskonałą izolację cieplną i ognioodporność.Znajduje zastosowanie głównie w urządzeniach przeciwpożarowych, dozorowych i alarmowych w nowoczesnych budynkach miejskich i miejscach o surowych wymaganiach bezpieczeństwa, takich jak oświetlenie awaryjne, obwody sterujące i zasilające, elektrownie, systemy sygnalizacji pożaru, tunele podziemne, windy, schody ruchome i wieżowce. Budynki.
Podczas palenia ten rodzaj kabla nie rozprasza się i nie pali, nie wydziela halogenu i niskiego dymu, jest nietoksyczny, może chronić ludzi przed uduszeniem i korozją oraz może pomóc przyrządowi uniknąć uszkodzenia.W porównaniu z kablami PVC, kable XLPE mają wyższą długoterminową temperaturę pracy i większy prąd znamionowy.W tych samych warunkach warstwa izolacji z XLPE jest cieńsza niż w przypadku PE lub PVC, co nie tylko poprawia jakość i wydajność kabla, ale także obniża koszty produkcji.
Charakterystyka fizyczna i elektryczna
Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
przekrój sek. | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Charakterystyka produktu
1.1 Dopuszczalna długotrwała temperatura pracy żyły kabla nie przekracza 70 ° C;
1.2.W przypadku zwarcia (najdłuższy czas trwania nie przekracza 5 sekund) maksymalna temperatura żyły kabla nie przekracza 160 ° C;
1.3.Temperatura otoczenia podczas układania kabli nie powinna być niższa niż 0 ° C.
2. Zastosuj cechy
2.1 Maksymalna temperatura znamionowa żyły kabla wynosi 90 ° C, a czas zwarcia (najdłuższy czas nie przekracza 5S), a maksymalna temperatura żyły kabla nie przekracza 250 ° C.
2.2 Temperatura otoczenia podczas układania kabla nie powinna być niższa niż 0 ° C
2.3 Podczas układania należy dopuścić promień gięcia: kable jednożyłowe mają nie mniej niż 15-krotność średnicy zewnętrznej kabla;kable wielożyłowe mają nie mniej niż 10-krotność średnicy zewnętrznej kabla
