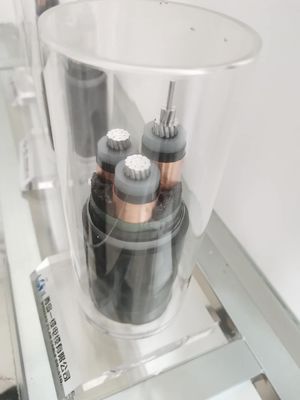

Kabel zasilający zbrojony drutem stalowym w izolacji z PVC w izolacji z PVC
1. Standard kabla XLPE:
Zgodnie z GB12706 (odpowiednik IEC60502), można go również przeprowadzić zgodnie z normami ASTM, BS, DIN i AS / NZS lub innymi wymaganiami.
2. Napięcie znamionowe kabla XLPE:
0,6 / 1KV 6 / 10KV;8,7 / 15KV;12 / 20KV;18 / 20KV;21 / 35KV;6 / 35KV
3.Charakterystyka fizyczna i elektryczna
Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
przekrój sek. | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |

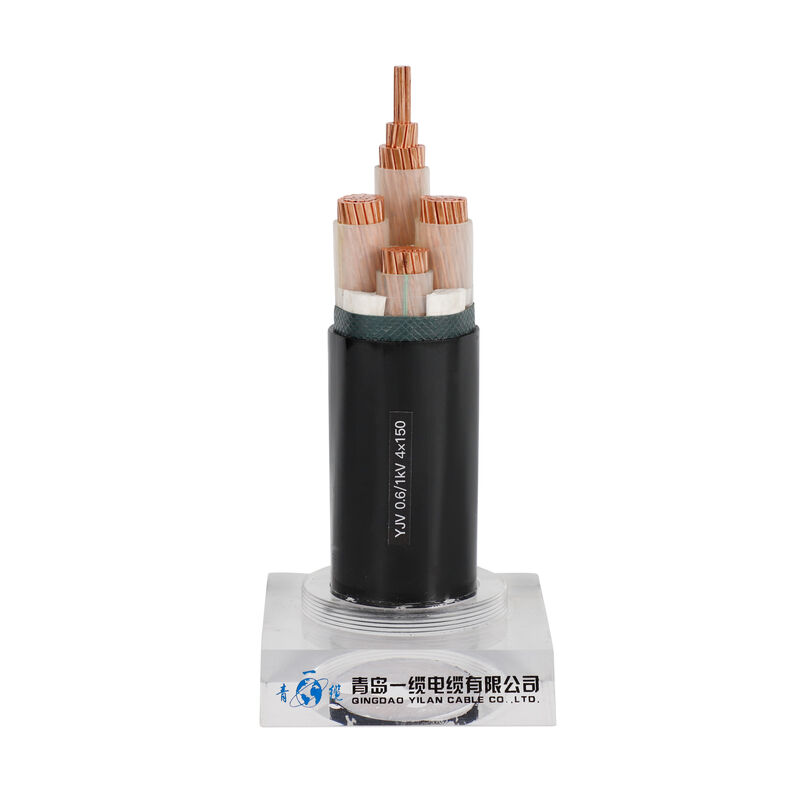

4. Struktura kabla XLPE:
Dyrygent: miedź lub aluminium
Izolacja: XLPE
Płaszcz wewnętrzny: PVC lub PE
Pancerz: ocynkowana taśma stalowa, ocynkowany drut stalowy
Płaszcz zewnętrzny: PVC lub PE
Liczba przekrojów kabli: 1 żyła (pojedynczy rdzeń), 2 żyły (podwójna żyła), 3 żyły, 4 żyły (4 żyły o równej powierzchni przekroju lub 3 równe pola przekroju + 1 neutralny rdzeń z małym przekrój), 5 rdzeni (5 3 rdzenie o jednakowym przekroju poprzecznym + 2 rdzenie neutralne o małej powierzchni lub 4 o równych powierzchniach o przekroju poprzecznym + 1 rdzeń o małej powierzchni) Do powyższych kabli oferujemy typy zbrojone i nieopancerzone.
Może być również wykonany zgodnie z wymaganiami klienta.
5.Korzyść:
Jeden rodzaj.Doskonałe właściwości elektryczne i mechaniczne
b.Najlepsza odporność na korozję chemiczną i starzenie termiczne, stres środowiskowy i ognioodporność
C. Prosta konstrukcja, łatwa w użyciu
re.Zmniejsz wydatki
