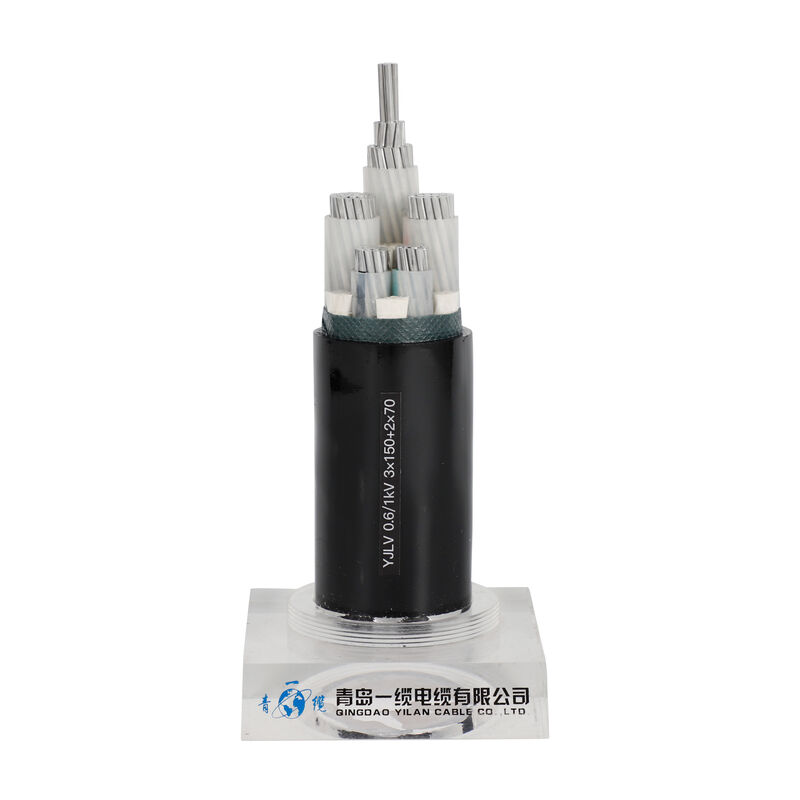

Zbrojony wysokonapięciowy kabel zasilający z trzema rdzeniami
1.Cechy i zastosowania produktu:
Kabel zasilający z izolacją z usieciowanego polietylenu charakteryzuje się wysoką wytrzymałością mechaniczną, dużą odpornością na naprężenia środowiskowe, doskonałymi parametrami elektrycznymi i dużą odpornością na prąd.
Korozja chemiczna.Ponadto lekki i prosty produkt jest łatwy w użyciu.Ten produkt jest odpowiedni do systemów przesyłowych i dystrybucyjnych o napięciu znamionowym 0,6 / 1kV.
Posiada główne cechy kabli ognioodpornych.Kable nie są łatwe do zapalenia się lub dalszego spalania w określonym zakresie.Nadaje się do elektrowni, metra, tuneli, wieżowców i na dużą skalę
Gęsto rozmieszczone kable w przedsiębiorstwach przemysłowych i górniczych, polach naftowych, kopalniach węgla i innych miejscach.
2.Charakterystyka fizyczna i elektryczna
Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
przekrój sek. | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
3.Zakres zastosowania:
1. Charakterystyka pracy:
Maksymalna temperatura pracy przewodu: 90 ° C
Podczas zwarcia (poniżej 5 sekund) maksymalna temperatura żyły kabla nie może przekraczać 250 ° C.Podczas układania kabli temperatura otoczenia nie powinna być niższa niż 0 ° C.
2. Promień gięcia kabla:
Kabel jednożyłowy: kabel niezbrojony 20D, kabel zbrojony 15D
Kabel rdzeniowy: kabel nieopancerzony 15D, kabel zbrojony 12D.
Uwagi: D oznacza rzeczywistą średnicę zewnętrzną kabla
