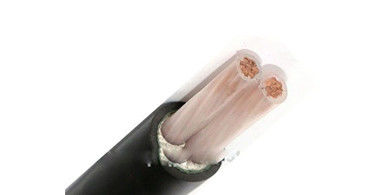

Przewód podziemny XLPE ognioodporny / kabel izolacyjny XLPE mineralny
Budowa
Przewodnik: Kompaktowy przewodnik miedziany z wiązkami, Cl.2 zgodnie z IEC 60228
Izolacja: XLPE (politylen połączony krzyżowo) o wartości nominalnej 90 oC
Obudowa: PVC lub FR-PVC typu ST2 do IEC 60502, czarna
Wnioski
Do układania w pomieszczeniach i na zewnątrz. W stanie wytrzymać pewną trakcję podczas montażu, ale nie zewnętrzne siły mechaniczne. Nie jest dozwolone układanie kabli jednokomórkowych w kanałach magnetycznych.
Charakterystyka fizyczna i elektryczna
| Liczba rdzeni x | Izolacja | Włócznia | Ø zewnętrzny | masę | Wartości bieżące w powietrzu 30°C | Wskaźniki prądu zakopane 20°C | |
| sekundowe. | grubość | grubość | Ok. | Ok. | |||
| Nazwa | |||||||
| Faza | Neutralne | wartość | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3x4+1x2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3x6+1x4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3x10+1x6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3x16+1x10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3x25+1x16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3x35+1x16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Standardy
Międzynarodowe: IEC 60502-1, IEC 60228,
Chiny: GB/T 12706, (GB/T 18380-3 tylko dla ZR-YJV)
Inne normy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne
Nomienna napięcie:00,6/1kV
Maksymalna temperatura przewodnika: poniżej normy (90OC), awaryjne (130OC) lub w warunkach zwarcia nie dłuższych niż 5 s (250°C).
Min. Temperatura otoczenia 0OC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 20 x kablu O.D dla pojedynczego rdzenia
15 x kabli O.D. dla wielojadrowych
Świadectwa
CE, RoHS, , KEMA i więcej innych na życzenie
Produkty handlowe: MOQ: 200m
Warunki płatności: 30% T/T przed produkcją, 70% T/T przed dostawą
Opakowanie: bęben z drewna
