| MOQ: | Do negocjacji |
| Cena £: | negotiable |
| standard packaging: | Żelazno-drewniany bęben lub cały drewniany bęben |
| Delivery period: | 8-15 dni |
| payment method: | L / C, T / T |
| Supply Capacity: | 100 km na miesiąc |

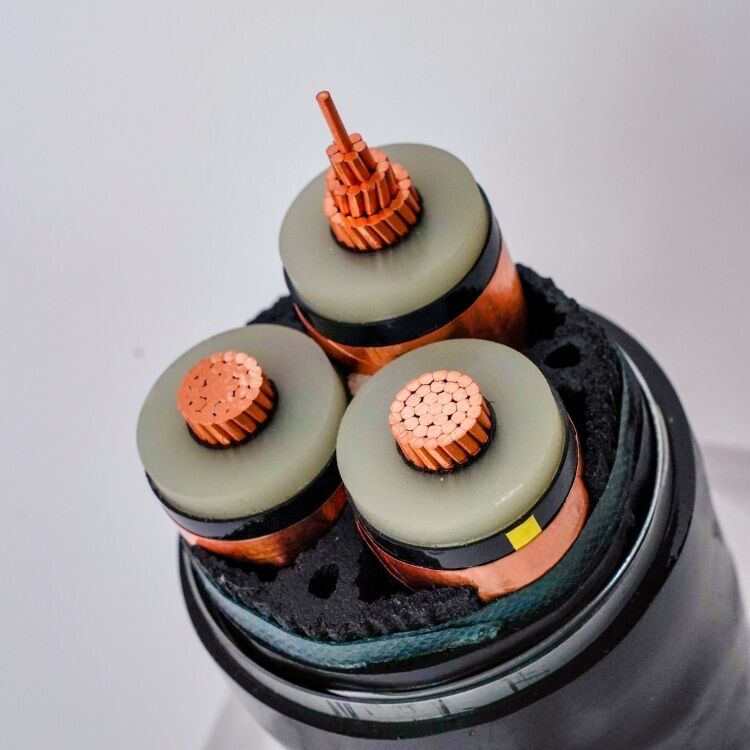

600/1000V, XLPE Kabel izolowany zgodnie z IEC 60502-1
Obszar zastosowania
Kable te są stosowane do zasilania systemów instalacji niskiego napięcia i nadają się do instalacji w pomieszczeniach wewnętrznych i zewnętrznych, kanałach kablowych, podziemnych, stacjach zasilania i wymiany,lokalna dystrybucja energii, i zakłady przemysłowe bez uszkodzeń mechanicznych.
Kierowca
Przewodnik musi być zwykłą lub powlekaną miedzią wygrzaną lub zwykłym aluminium lub stopem aluminium zgodnie z normą IEC 60228 poziom 1 lub 2, lub klasą 5 zwykłą lub powlekaną miedzią.
Izolacja
Materiał i grubość XLPE powinny spełniać wymagania IEC 60502 lub BS 5467 i nadają się do ciągłej pracy w temperaturze 90°C.
Charakterystyka fizyczna i elektryczna
| Liczba rdzeni x | Izolacja | Włócznia | Ø zewnętrzny | masę | Wartości bieżące w powietrzu 30°C | Wskaźniki prądu zakopane 20°C | |
| sekundowe. | grubość | grubość | Ok. | Ok. | |||
| Nazwa | |||||||
| Faza | Neutralne | wartość | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3x4+1x2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3x6+1x4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3x10+1x6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3x16+1x10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3x25+1x16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3x35+1x16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Zestaw/wewnętrzna osłona
W przypadku kabli o okrągłych rdzeniach, z wyjątkiem kabli o więcej niż pięciu rdzeniach,stosowanie nakładających się wewnętrznych powłok jest dozwolone tylko w przypadku, gdy przepaść między rdzeniami została w znacznym stopniu wypełniona. Przed zastosowaniem wytłuszczonej wewnętrznej warstwy osłony dopuszcza się stosowanie odpowiedniego kleju.i materiał stosowany do wewnętrznego pokrycia i warstwy wypełniania powinien być odpowiedni dla temperatury roboczej kabla i kompatybilny z materiałem izolacyjnym; w przypadku kabli wolnych od halogenów, wewnętrzna warstwa pokrycia i wypełnienia powinna być również związkami wolnymi od halogenów.
Pancerz
Zgodnie z normą IEC 60502-1, aluminiowy/oczelany/przewód stalowy jest spiralizowany na wewnętrznej osłonie,i podwójne taśmy aluminiowe/ stalowe oraz miedziane/płytkowane druty miedziane mogą być również wytwarzane zgodnie z wymaganiami.
Obudowa zewnętrzna
Powierzchnia zewnętrzna powinna być wytłuszczonym PVC typu ST1/ST2, polietylenem typu ST3/ST7, związkiem wolnym od halogenów ST8, polichloroprenem,Chlorosulfonowany polietylen lub podobne polimery zgodnie z IEC 60502-1, Typ SE1 jest również dostępny na żądanie.
Wydajność ogniowa obudowy kablowej
Kabel może być wyposażony w specjalną płomienioodporną kurtkę z PVC, aby spełnić wymagania dotyczące badania płomienioodporności określone w IEC 60332-3-22, IEC 60332-3-23 i IEC 60332-3-24,i materiały wolne od halogenów są zgodne z normami IEC 60754-1 / 2 i IEC 60684 -2.
|
|
