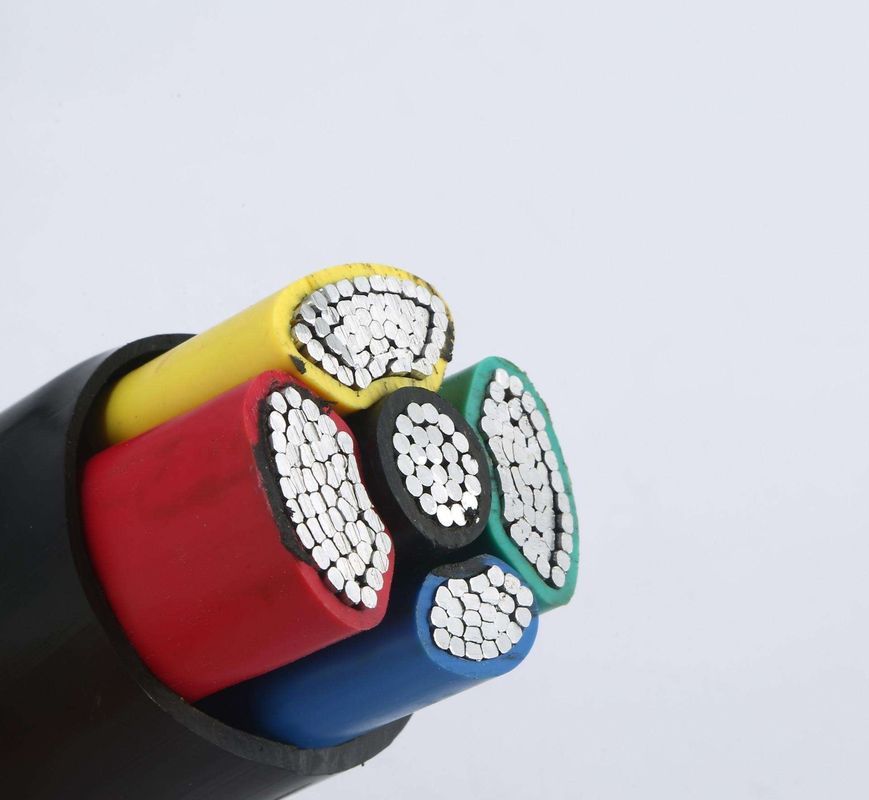

5-żyłowy izolowany elektryczny kabel zasilający 25 Mm2 Pe Xlpe
Numer artykułu: YJLV
Napięcie znamionowe:0,6/1 kV
Standard: GB/T 12706.1-2008, IEC 60502-2004
Ten produkt jest odpowiedni do przesyłu i dystrybucji energii pod napięciem znamionowym AC 0,6/1 kV i liniami o częstotliwości roboczej 50 Hz.
Napięcie znamionowe dla XLPE Przewód zasilający | Liczba x Przekrój nominalny przewodu Liczba x mm2 | |||||||
1 rdzeń | 2 rdzenie | 3 rdzenie | 3+1 rdzeń | 4 rdzeń | 3+2 rdzeń | 4+1 rdzeń | 5 rdzeni | |
0,6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4mm2 + 1x2,5mm2 | 4x4 mm2 | 3x4mm2 + 2x2,5mm2 | 4x4mm2 + 1x2,5mm2 | 5x2,5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25mm2 + 1x16mm2 | 4x25mm2 | 3x25mm2 + 2x16mm2 | 4x25mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35mm2 + 1x16mm2 | 4x35 mm2 | 3x35mm2 + 2x16mm2 | 4x35mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50mm2 + 1x25mm2 | 4x50 mm2 | 3x50mm2 + 2x25mm2 | 4x50mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70mm2 + 1x35mm2 | 4x70 mm2 | 3x70mm2 + 2x35mm2 | 4x70mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95mm2 + 1x50mm2 | 4x95 mm2 | 3x95mm2 + 2x50mm2 | 4x95mm2 + 1x50mm2 | 5x70 mm2 | |
1x120mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185mm2 | 2x185mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400mm2 | ||||||||
1x500 mm2 |
Inne kable zasilające
Izolacja z polietylenu usieciowanego lub PVC, powłoka zewnętrzna z PVC lub polietylenu, kable/kable elektroenergetyczne zbrojone lub nieuzbrojone STA, kable elektroenergetyczne z rdzeniem miedzianym
Rodzaj: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Liczba rdzeni: pojedynczy rdzeń, 2 rdzenie, 3 rdzenie, 4 rdzenie, 5 rdzeni
Zakres produkcji: 1,5mm2, 2,5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 204mm2, 3504mm2, 630mm2
Odpowiednie napięcie: 300/300v, 300/500v, 450/750v, 0,6/1kV
Aplikacje
Ten produkt jest odpowiedni do przesyłania i dystrybucji energii elektrycznej pod napięciem znamionowym AC 0,6/1kv, częstotliwość pracy 50Hz.
Kable elektroenergetyczne niskiego napięcia służą do przesyłu i rozdziału energii w systemach przesyłowych i dystrybucyjnych 1kV.Szeroko stosowany w energetyce, górnictwie, budownictwie, hutnictwie, petrochemii, komunikacji i innych dziedzinach, całkowicie zastępuje impregnowany olejem kabel zasilający z izolacją papierową.
Kable elektroenergetyczne w izolacji z usieciowanego polietylenu Kable elektroenergetyczne w izolacji z usieciowanego polietylenu mają wiele zalet w porównaniu z kablami w izolacji papierowej i PCV.Usieciowany kabel polietylenowy ma zalety wysokiej wytrzymałości elektrycznej, wytrzymałości mechanicznej, wysokiej odporności na starzenie, odporności na obciążenia środowiskowe, odporności na korozję chemiczną, prostej konstrukcji, łatwości użytkowania i wysokiej długotrwałej temperatury pracy.Można go układać bez ograniczeń zejścia.
Zalety usieciowanych kabli polietylenowych
usieciowane kable polietylenowe mają wyższą długotrwałą temperaturę pracy i wyższy prąd znamionowy.W tych samych warunkach środowiskowych usieciowane kable polietylenowe można zmniejszyć o 1 lub 2 stopnie (normalny przekrój) w porównaniu z kablami PVC.Nie tylko poprawiają one jakość i wydajność produktu, ale także obniżają koszty produkcji kabla.Kable zbrojone
